Drucksensor Saunier Duval Thema Condens F24 Ref. S5720500

Mit der Referenz S5720500 kompatible Saunier Duval Heizkessel

Drucksensor mit der Referenz S5720500. Sechs nachgewiesene Kompatibilitäten: F 25 E und C 25 E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. S5720500 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S5720500 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose im Drucksensor S5720500 erfordern

Der Drucksensor misst den Wasserdruck für die Elektronik. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel versucht zu starten, schaltet sich aber sofort ab und zeigt einen Druckfehler an, obwohl der Kreislauf gut gefüllt ist.

  Ursache: Der Sensor sendet einen niedrigen oder keinen Druckwert an die Steuerplatine, was aus Sicherheitsgründen die Zündung unterbricht.

  Überprüfen Sie mit dem Manometer, dass der Druck zwischen 1 und 1,5 bar liegt, bevor Sie den Kollektor wechseln.

• 02

  Die Druckwarnung bleibt auf dem Bildschirm, obwohl das Manometer des Heizkessels den richtigen Druck anzeigt.

  Ursache: Wenn der Kollektor ausfällt, orientiert sich die Platte nach seinem Signal und nicht nach dem tatsächlichen Druck im Kreislauf.

  Vergleiche mehrmals den digitalen Wert mit dem analogen Manometer im Laufe des Tages; wenn sie immer gleich abweichen, notiere den Sensor.

• 03

  Es kommt keine Druckmessung an der Platte an, als ob der Sensor nicht existieren würde.

  Ursache: Ein Kollektor mit unterbrochenem Innenkreis hört auf, ein Signal zu übertragen, und die Platine geht davon aus, dass kein Druck vorhanden ist.

  Überprüfe vor dem Austausch, ob der Stecker nicht locker, oxidiert oder der Draht abisoliert ist.

• 04

  Der Kessel funktioniert eine Zeit lang gut und blockiert dann aufgrund von Druck, ohne dass jemand die Befüllung berührt hat.

  Ursache: Ein Kollektor mit einem intermittierenden Fehler kann anfangs ein gutes Signal liefern und es mit der Nutzung oder der Wärme verlieren.

  Notiere, wie lange es dauert, bis der Fehler nach dem Einschalten auftritt; wenn er wiederholt auftritt, neige zum Sensor und nicht zu einem langsamen Leck.

Fehlercodes von Saunier Duval, die eine Diagnose erfordern

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt des Drucksensors Saunier Duval S5720500

Katalogreferenz

S5720500

SKU intern Uniclima

CPSDTCF24

Marke

Saunier Duval

Teileart

Drucksensoren

Einheiten auf Lager

3 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

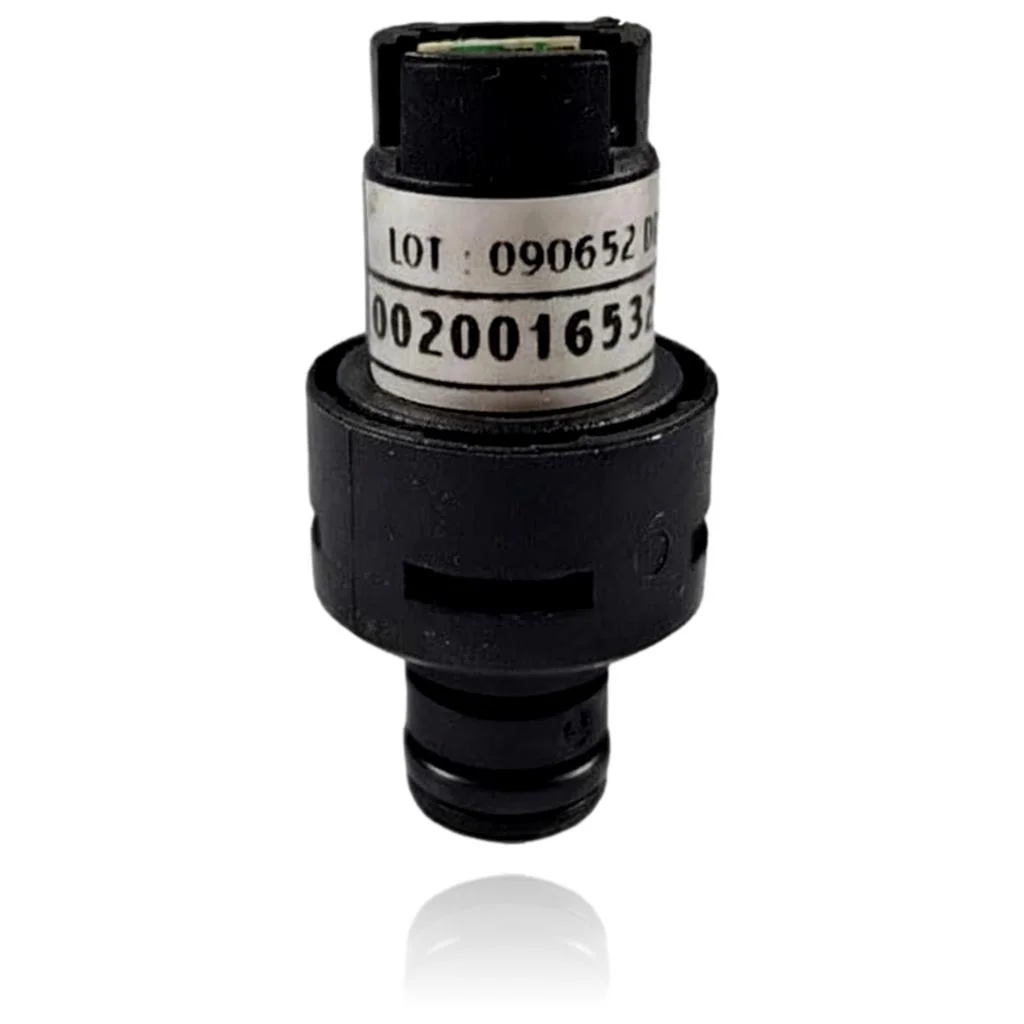

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Teilenummer

0020016532

Chargennummer

LOT : 090652 0... (abgeschnitten am Rand)
