Generalüberholt Fagor Elektronikplatinen

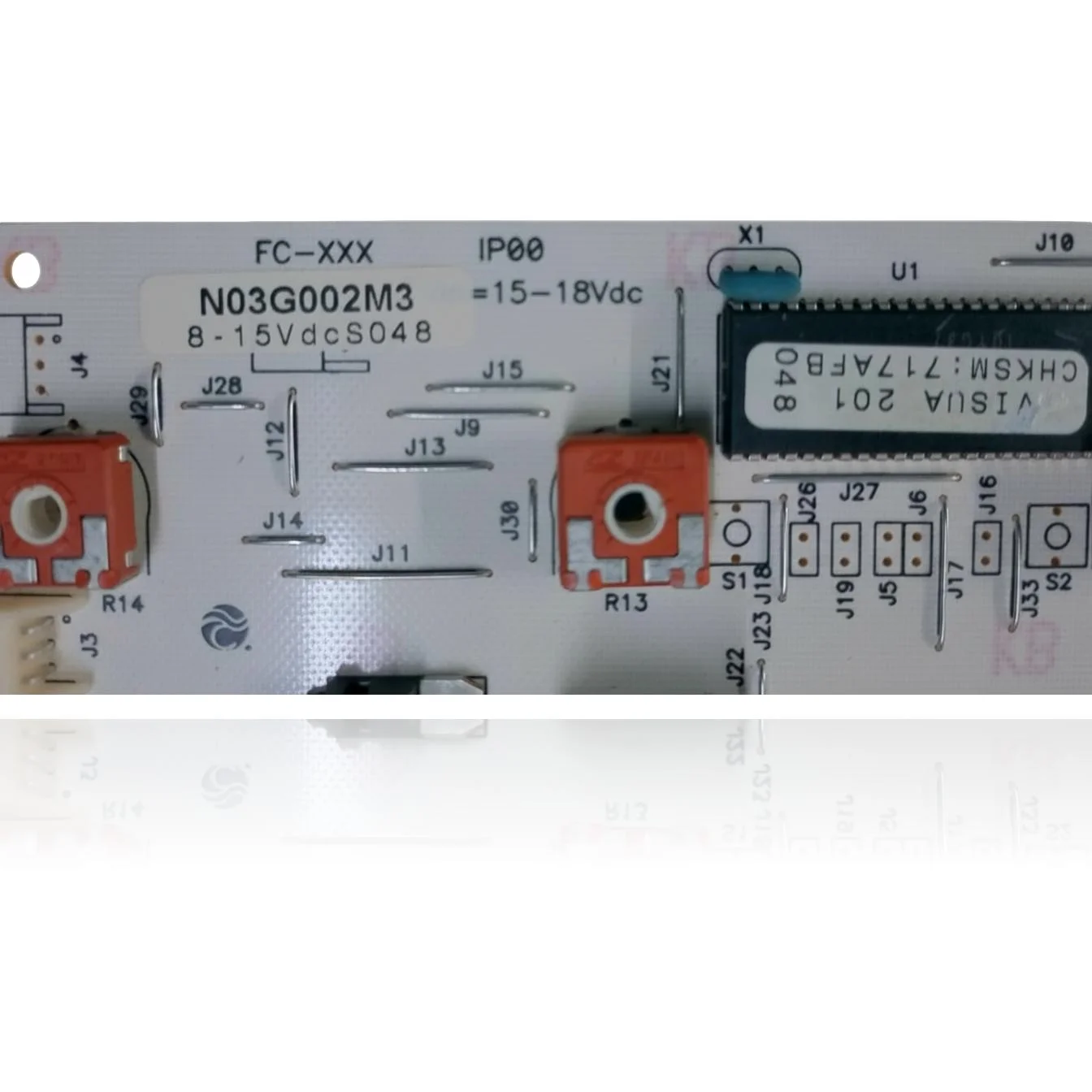

Elektronikplatine Fagor FE24E1N Ref. N03G002M3

Elektronische Steuerplatine hergestellt von Fagor, Referenz N03G002M3, sowohl auf dem Etikett des Teils als auch durch externe Quellen bestätigt. Sie hat den Schutzgrad IP00 und einen integrierten Schaltkreis mit der Bezeichnung VISUA 201. Es ist die Hauptplatine des Heizkessels. Kompatibel mit den Heizkesseln Fagor CE30E1N, FE20E1N und FE24E1N. Der Austausch erfordert zunächst die Bestätigung des Fehlers des Teils durch eine technische Diagnose, selbst wenn die Steuerplatine ausfällt.

Teileart: Elektronikplatinen
Zustand: Generalüberholt
Katalogreferenz: N03G002M3
Garantie: 1 Jahr

inkl. MwSt. Lager · 2 Stk.

Kompatibilität

Fagor-Kessel kompatibel mit der Referenz N03G002M3

Elektronische Platine mit der Referenz N03G002M3. Vier bestätigte Kompatibilitäten: FE-24E und FE24E1N.

Bewährte Kompatibilität

Kesselmodell	Familie	Überprüfung
Fagor FE-24E	Fagor Super Compact	Kontrastiert
Fagor FE24E1N	Fagor Super Compact	Kontrastiert
Fagor FE20E1N	Fagor Super Compact	Kontrastiert
Fagor CE30E1N	Fagor Super Compact	Kontrastiert

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Leitfaden

Wie überprüft man, ob die Ref. N03G002M3 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz N03G002M3 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Diagnose und Fehlercodes

Symptome, die eine Diagnose auf der Elektronikplatine N03G002M3 erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

01
Der Kessel zündet nicht und es gibt keine Reaktion am Bedienfeld.
Ursache: Die Hauptplatine steuert das Zünden; wenn ihre Elektronik ausfällt, erhält kein Bauteil einen Befehl.
Überprüfen Sie, ob der Differenzschutz der Installation nicht ausgelöst hat und ob der Heizkessel Strom erhält, bevor Sie die Platine in Verdacht ziehen.
02
Es wird jedes Mal ein anderer Fehlercode angezeigt, wenn du versuchst, den Heizkessel zu starten.
Ursache: Eine Platine mit intermittierenden Fehlern erzeugt erratische Messwerte der Sensoren und löst Codes aus, die ohne Muster wechseln.
Notiere die Codes, die bei mehreren Versuchen erscheinen; wenn sie ohne Logik variieren, notiere mehr die Platine als einen bestimmten Sensor.
03
Die Fernbedienung reagiert nicht, wenn du eine beliebige Taste drückst, nicht einmal die Einschalttaste.
Ursache: Der Mikrocontroller der Hauptplatine ist derjenige, der die Tasteneingaben des Bedienfelds empfängt und ausführt.
Überprüfen Sie, ob die Verkabelung vom Bedienfeld zur Platine richtig angeschlossen ist, bevor Sie die Platine wechseln.
04
Der Kessel zündet, schaltet sich aber von selbst aus, ohne dass ein sichtbarer Fehlercode angezeigt wird.
Ursache: Die Platine kann ein internes Signal verlieren und den Zyklus unterbrechen, ohne den entsprechenden Fehler anzuzeigen.
Beobachte, ob der Schnitt mit dem Start der Pumpe oder des Brenners übereinstimmt; das hilft, den Fehler einzugrenzen, bevor die Platine gewechselt wird.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Technische Daten

Datenblatt: Fagor N03G002M3

Katalogreferenz: N03G002M3
SKU intern Uniclima: PEMFE24EN
Marke: Fagor
Teileart: Elektronikplatinen
Einheiten auf Lager: 2 Stk.
Zustand: Generalüberholt
Garantie: 1 Jahr
Versand: 4–5 Werktage (Deutschland)
Rückgabe: 14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Plattenreferenz: N03G002M3
Hersteller: Fagor
Schutzart IP: IP00
Integrierter Schaltkreis-Code: VISUA 201 CHKSM:717AFB
Serien-/Chargenkennzeichnung: S048

Vor dem Kauf

Externe Quellen nennen mehr Fagor-Kessel, die mit dieser Referenz kompatibel sind, aber jede nur mit einer Quelle; sie werden erst in das Datenblatt aufgenommen, wenn sie durch eine zweite unabhängige Quelle bestätigt werden.

Häufig gestellte Fragen

Häufige Fragen: N03G002M3

Ist diese Platte Ref. N03G002M3 ein Originalteil von Fagor?

Der Hersteller, der sowohl auf dem Etikett des Teils als auch in externen Quellen angegeben ist, ist Fagor.

Welche Funktion hat diese Platine im Kessel Fagor FE24E1N?

Es ist die Hauptsteuerplatine des Heizkessels.

Ist diese Fagor-Platine N03G002M3 für eine CE30E1N geeignet?

Ja, die CE30E1N steht auf der Liste der kompatiblen Heizkessel, zusammen mit FE20E1N und FE24E1N.

Wie kann ich überprüfen, ob dies die Platine meines Fagor FE 24E N ist?

Überprüfen Sie, ob das Modell Ihres Heizkessels FE24E1N, CE30E1N oder FE20E1N ist und ob die Referenz N03G002M3 mit der auf Ihrem Typenschild übereinstimmt.
