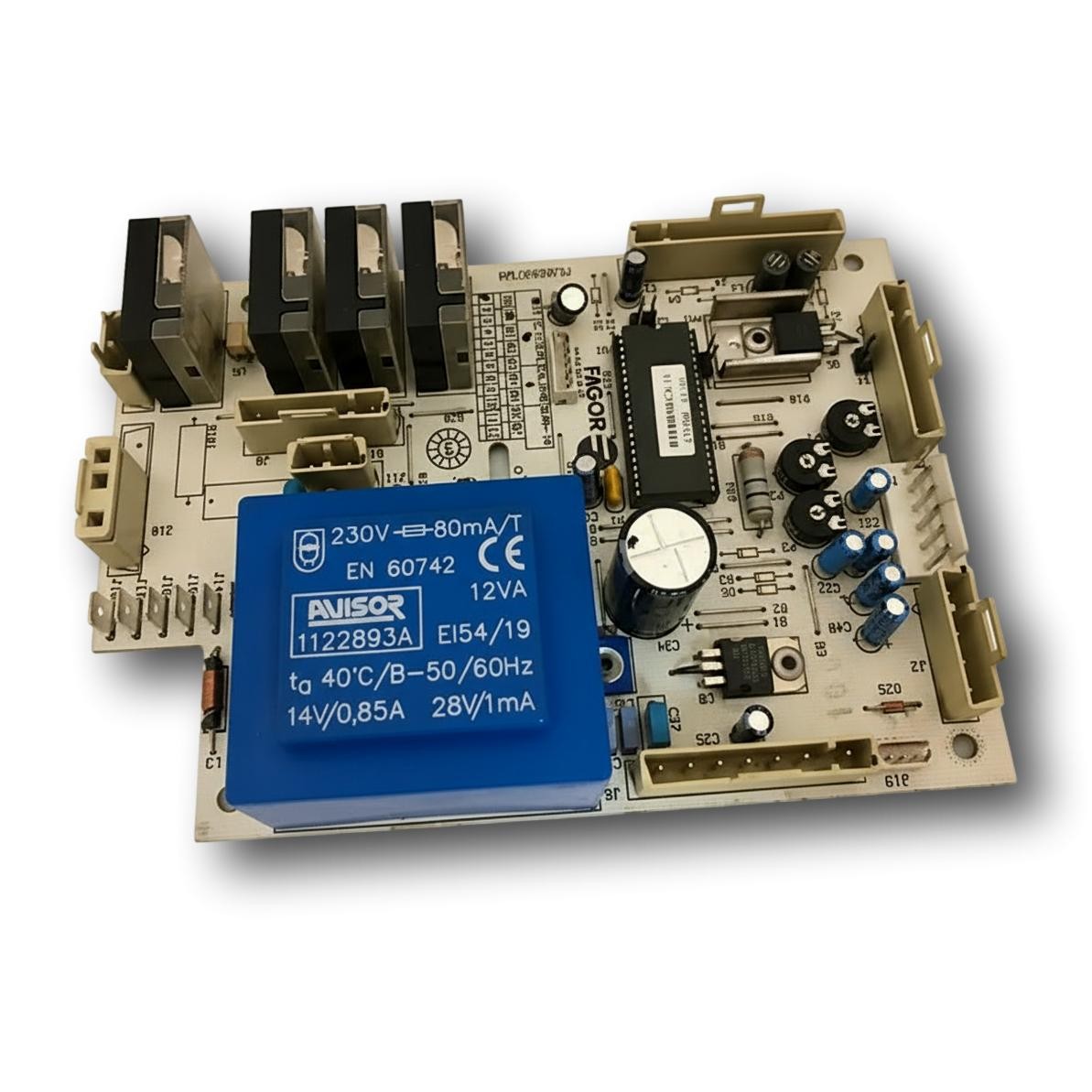

Elektronikplatine Fagor FEB20E1N Ref. MU0870700
Die Steuerplatine Fagor FEB20E1N steuert die Zündung, die Modulation des Brenners, die Pumpe und die Sicherheitsvorrichtungen des Heizkessels. Wenn sie ausfällt, startet der Heizkessel nicht, blockiert oder zeigt ein unberechenbares Verhalten, wobei die Fehlercodes F5 oder F10 angezeigt werden können. Dieses Bauteil ist mit mehreren Modellen von Heizkesseln kompatibel, einschließlich Fagor Ecoplus FEB 20 E, Ecocompact FE 20 E, FA 20 E, unter anderem. Es wird empfohlen, sie zu ersetzen, wenn die genannten Symptome oder die damit verbundenen Fehlercodes festgestellt werden.
inkl. MwSt.
Per WhatsApp anfragenMit der Referenz MU0870700 kompatible Fagor-Kessel
Elektronische Platine mit der Referenz MU0870700. 23 nachgewiesene Kompatibilitäten: FEB 20 E/1 N und FEB20E H/1 N.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Fagor FEB 20 E/1 N | Fagor Ecoplus FEB 20 E | Kontrastiert |
| Fagor FEB20E H/1 N | Fagor Ecoplus FEB 20 E | Kontrastiert |
| Fagor FEB20EF/1 N | Fagor Ecoplus FEB 20 E | Kontrastiert |
| Fagor FEB20EF/1 GLP | Fagor Ecoplus FEB 20 E | Kontrastiert |
| Fagor FEB 20 | Fagor Ecoplus FEB 20 E | Kontrastiert |
| Fagor FE20E/2 N | Fagor Ecocompact FE 20 E | Kontrastiert |
| Fagor FE20E/2 B | Fagor Ecocompact FE 20 E | Kontrastiert |
| Fagor FE20EF/2 N | Fagor Ecocompact FE 20 E | Kontrastiert |
| Fagor FE20EF/2 GLP | Fagor Ecocompact FE 20 E | Kontrastiert |
| Fagor FA20E2 H N | Fagor FA 20 E | Kontrastiert |
| Fagor FA20E2F/1 N | Fagor FA 20 E | Kontrastiert |
| Fagor FA20E2F/1 GLP | Fagor FA 20 E | Kontrastiert |
| Fagor FA20EV2/1 N | Fagor FA 20 E | Kontrastiert |
| Fagor FA20ET2/1 N | Fagor FA 20 E | Kontrastiert |
| Fagor FEE20/2 N | Fagor FEE 20 | Kontrastiert |
| Fagor FEE20/2 B | Fagor FEE 20 | Kontrastiert |
| Fagor FEE20 | Fagor FEE 20 | Kontrastiert |
| Fagor CA 20 E | Fagor CA 20 E | Kontrastiert |
| Fagor CE 20 E-1 | Fagor CA 20 E | Kontrastiert |
| Fagor FES28AE/1 N | Fagor FES 28 AE | Kontrastiert |
| Fagor FES28AE/1 B | Fagor FES 28 AE | Kontrastiert |
| Fagor FE28E/1 B | Fagor FE/FEE 28 | Kontrastiert |
| Fagor FEE28/1 B | Fagor FE/FEE 28 | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. MU0870700 das Teil für Ihren Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz MU0870700 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome und Fehler, die die elektronische Platine MU0870700 behebt.
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Heizkessel zeigt keinerlei Lebenszeichen: weder Lichter, noch Display, noch Geräusche beim Einschalten.
Ursache: Die Platine verteilt keinen Strom an die Steuerkreise, normalerweise aufgrund einer durchgebrannten Sicherung oder eines internen Fehlers.
Überprüfen Sie vor dem Austausch der Platine den Zustand der Sicherung des Transformators und messen Sie, ob Strom an der Eingangsseite ankommt.
- 02
Das Display blinkt mit einem anderen Fehlercode jedes Mal, ohne Änderungen an der Installation.
Ursache: Die Elektronik der Platine funktioniert nicht richtig und erzeugt sporadische Fehler, obwohl die Sensoren in Ordnung sind.
Notiere die Codes, die einige Tage lang erscheinen; wenn sie ohne ersichtlichen Grund wechseln, verdächtige die Platine und nicht den angegebenen Sensor.
- 03
Der Kessel zündet, funktioniert eine Weile und schaltet sich dann selbstständig aus, ohne sichtbare Fehler im Display.
Ursache: Ein intermittierender Fehler in der Platine unterbricht die Steuersequenz zufällig.
Setzen Sie den Kessel zurück und notieren Sie, wie lange es dauert, bis er sich ausschaltet; wenn die Zeit immer unterschiedlich ist, ist es ratsam, zuerst die Temperatursensoren auszuschließen.
- 04
Das Warmwasser oder die Heizung reagieren nicht, obwohl du die Temperatur am Regler erhöhst.
Ursache: Die Platine überträgt die Nachfrage des Thermostats nicht an die Zündstufe.
Versuchen Sie, das manuelle Einschalten über das Bedienfeld des Heizkessels zu erzwingen, um zu überprüfen, ob er ohne die Fernbedienung reagiert.
Fehlercodes von Fagor, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| F5 | Störung der Steuerplatine: interner Defekt der elektronischen Schaltung, der den Heizkessel blockiert. | Es ist der Code, der direkt auf DIESES Teil hinweist (die Hauptleiterplatte MU0870700): Er wird ausgelöst, wenn die Elektronik/Software-Schutzfunktionen der Leiterplatte einen eigenen internen Fehler erkennen. Prüfen durch Austausch oder Überprüfung der Steuerplatine, nachdem die Stromversorgung ausgeschlossen wurde; wenn er nach dem Zurücksetzen (Schalter auf O und wieder in Position) weiterhin besteht, ist die Leiterplatte die Ursache. |
| F10 | Störung bei der Steuerung oder Schließung des Gasventils (der Heizkessel blockiert und lässt sich nicht entriegeln). | Die Fagor-Dokumentation ist ausdrücklich, dass es sich um "einen Fehler im Steuerkreis oder im Gasventil" handeln kann, sodass die Platine MU0870700 (Steuer-/Modulationsstufe des Ventils) eine dokumentierte Ursache ist, nicht nur das Ventil. Überprüfen Sie, indem Sie das Modulationssignal messen, das die Platine an das Ventil liefert; wenn das Ventil und seine Verkabelung in Ordnung sind, liegt die Ursache an der Platine. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt der Elektronikplatine Fagor MU0870700
- Katalogreferenz
- MU0870700
- Marke
- Fagor
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Transformator-Marke
- Anzeige
- Transformatorcode
- 1122893A
- Transformatorleistung
- 12VA
- Primärwicklung des Transformators
- 230V, Sicherung 80mA T (träge)
- Sekundärwicklungen des Transformators
- 14V/0,85A und 28V/1mA
- Transformatorvorschriften
- EN 60742
- Transformatorkern
- EI54/19
- Betriebstemperatur des Transformators
- ta 40°C / Klasse B, 50/60Hz
Häufige Fragen zur Elektronikplatine MU0870700
Welcher Transformator wird in der Platine der Fagor FEB20E1N verwendet?
Passt diese Platine für einen Fagor FA20E2N Kessel?
Wann muss diese Platine in einem Fagor FEB20E1N Kessel ausgetauscht werden?
