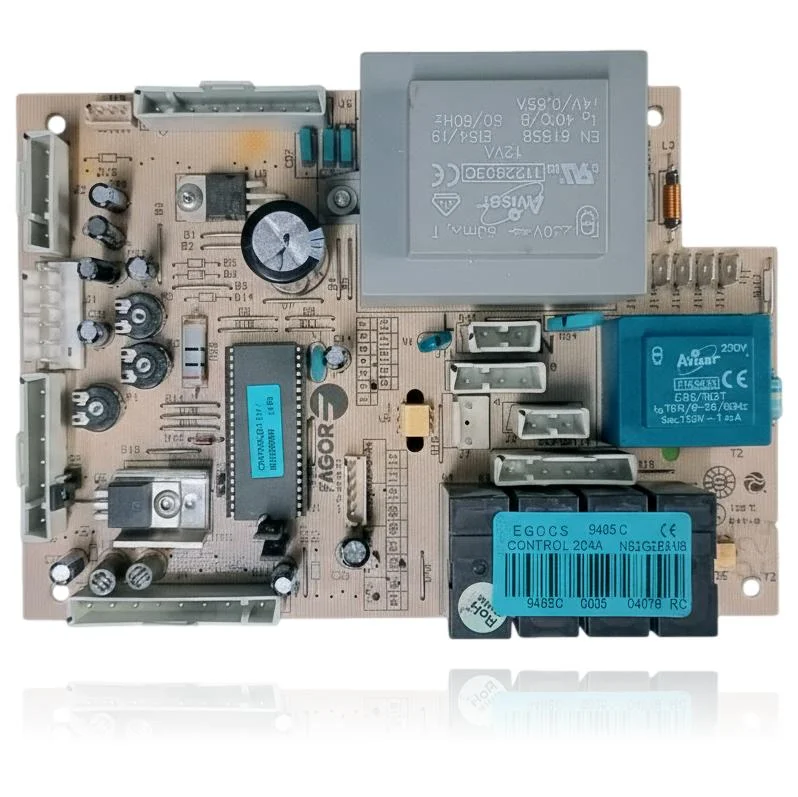

Elektronikplatine Fagor Ref. N03G009M8

Fagor kompatibel mit der Referenz N03G009M8

Elektronische Platine mit der Referenz N03G009M8. 12 bestätigte Kompatibilitäten: FE-24E/1 N und FE-24E/1 B.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. N03G009M8 das Teil für Ihren Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz N03G009M8 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die die elektronische Platine N03G009M8 behebt.

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel zündet nicht und die Zündflamme leuchtet nicht.

  Ursache: Wenn die Platine nicht richtig versorgt, startet weder die Anzeige für die Zündung.

  Messen Sie, dass der Kessel 230V am Eingang erhält, und überprüfen Sie, ob der Fehlerstromschutzschalter nicht ausgelöst wurde, bevor Sie die Platine wechseln.

• 02

  Es erscheint jedes Mal ein anderer Fehlercode, wenn der Heizkessel neu gestartet wird.

  Ursache: Beschädigte Komponenten auf der Platine können fehlerhafte Messwerte erzeugen, die sich bei jedem Start ändern.

  Notiere die angezeigten Codes: Wenn sich keiner wiederholt, ist es wahrscheinlicher, dass es sich um einen Fehler der Platine handelt als um einen spezifischen Sensorfehler.

• 03

  Das Warmwassergerät startet nicht, obwohl der Heizkreis gut funktioniert.

  Ursache: Die Platine steuert den Warmwasser-Zirkulationskreis separat; ein Fehler in diesem Ausgang betrifft nur diese Funktion.

  Stelle sicher, dass der ACS-Hahn einen ausreichenden Durchfluss öffnet, um den Durchflusssensor zu aktivieren, bevor du die Platte beschuldigst.

• 04

  Der Kessel schaltet sich nach einer normalen Betriebszeit von selbst ab.

  Ursache: Ein defektes Relais oder eine fehlerhafte Lötstelle auf der Platine kann die Versorgung ohne offensichtliche äußere Ursache unterbrechen.

  Beobachte, ob der Ausfall immer nach einer ähnlichen Zeit auftritt: das deutet auf ein Problem mit der Platine hin, eher als auf einen externen Defekt.

Fehlercodes von Fagor, die dieses Teil behebt.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Fagor N03G009M8

Katalogreferenz

N03G009M8

Marke

Fagor

Teileart

Elektronikplatinen

Einheiten auf Lager

3 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden

Was wir nicht überprüfen konnten, erscheint hier nicht.

Plattenreferenz (Fagor)

N03G009M8 - gilt für Fagor CE24EN / FE24EN

Transformator - Ablesung 1

Aviser 230V, 60mA T, EI54/19, 12VA, 40C/B, 50/60Hz

Transformator - Ablesung 2

Aviser 230V, 80mA T, EI54/19, 12VA, 40C/B, 50/60Hz, Sekundär 4V/0.85A

Transformator - Ablesung 3

Aviser 230V, 60mA T, EI30/10ST, Sec.150V~1mA

Hilfsrelais - Lesung 1

Aviant 230V, T8R/9-26/60Hz, Sec.150V~1mA

Hilfsrelais - Lesung 2

Aviant 230V, T8R/8-55/60Hz, Sec.150V~1mA

Relaisblock EGO

CONTROL 204A N05G009M8
