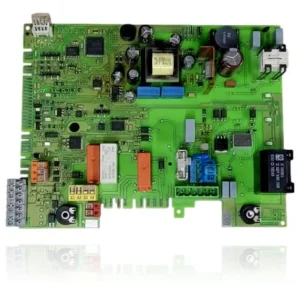

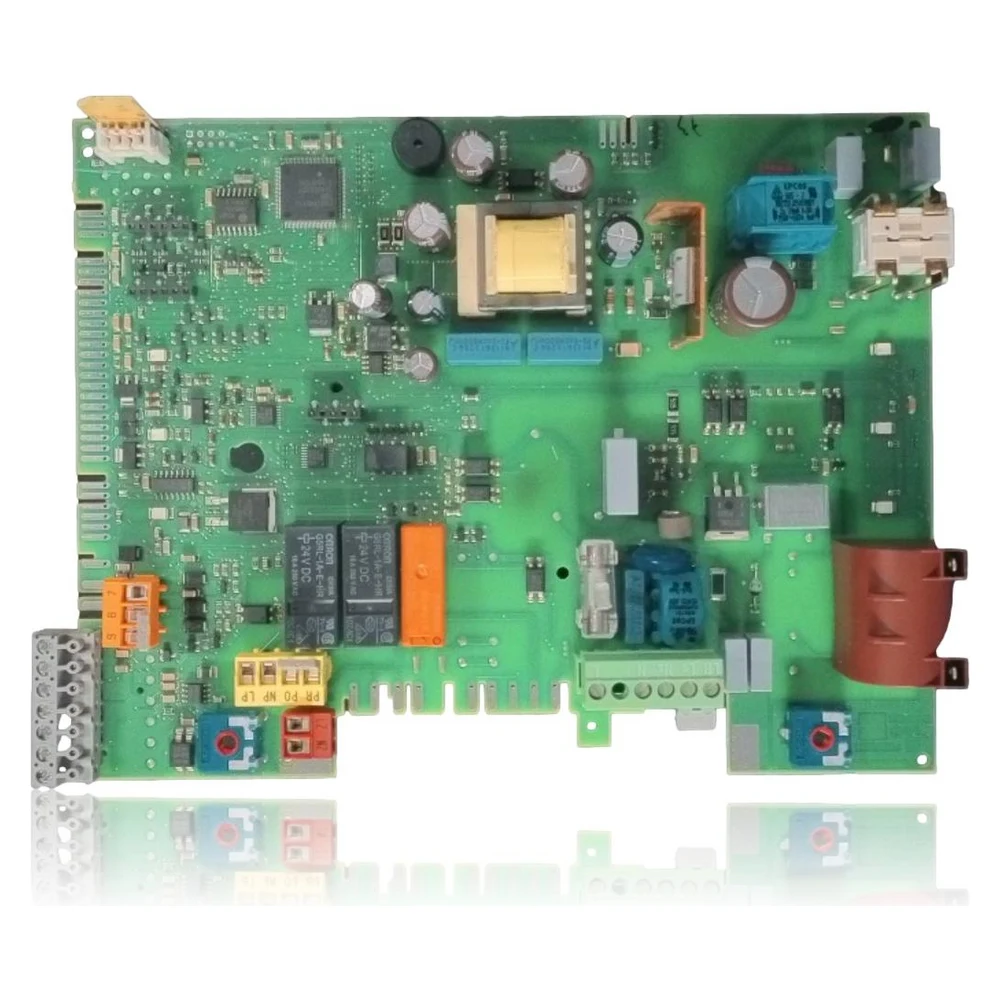

Elektronikplatine Junkers Cerapur/CerapurComfort ZWBC Ref. 8748300923
Hauptplatine Heatronic 3 für die Junkers Cerapur Comfort ZWBC 30-2 C 23. Steuert Zündung, Ventilator, Pumpe, Modulation und Sicherheitsfunktionen. Diese generalüberholte Einheit ersetzt die Originaleinheit bei internen Fehlern (F0), Datenfehlern (b2) oder Kommunikationsfehlern (A8), nachdem Sensoren, Verkabelungen und der codierte Stecker überprüft wurden.
inkl. MwSt.
Per WhatsApp anfragenJunkers Heizkessel kompatibel mit der Referenz 8748300923
Elektronische Platine mit der Referenz 8748300923. 12 nachgewiesene Kompatibilitäten: ZWBC 24-2C und ZWBC 25-2C.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Junkers ZWBC 24-2C | Cerapur Comfort ZWBC (2C) | Kontrastiert |
| Junkers ZWBC 25-2C | Cerapur Comfort ZWBC (2C) | Kontrastiert |
| Junkers ZWBC 28-2C | Cerapur Comfort ZWBC (2C) | Kontrastiert |
| Junkers ZWBC 30-2C | Cerapur Comfort ZWBC (2C) | Kontrastiert |
| Junkers ZWBC 30-2 C 23 (7716010270) | Cerapur Comfort | Kontrastiert |
| Junkers ZWBC 30-2 C 31 (7716010286) | Cerapur Comfort | Kontrastiert |
| Junkers ZWBC 25-2 C 23 (7716010269) | Cerapur Comfort | Kontrastiert |
| Junkers ZWBC 25-2 C 31 (7716010285) | Cerapur Comfort | Kontrastiert |
| Junkers ZWBC 24-2 C 23 (7 736 900 799) | Cerapur | Kontrastiert |
| Junkers ZWBC 24-2 C 31 (7 736 900 801) | Cerapur | Kontrastiert |
| Junkers ZWBC 28-2 C 23 (7 736 900 800) | Cerapur | Kontrastiert |
| Junkers ZWBC 28-2 C 31 (7 736 900 802) | Cerapur | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 8748300923 das Teil für Ihren Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
Symptome und Fehler, die die Elektronikplatine 8748300923 behebt.
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel blockiert mit F0 oder b2 und startet nicht.
Ursache: Interner Fehler in der Elektronik Heatronic 3
Überprüfen Sie 230 V~, Sicherungen und Anschlüsse; wenn das Problem weiterhin besteht, ist die PCB wahrscheinlich defekt.
- 02
Intermittente Kommunikationsverluste (A8) mit Display/Thermostat
Ursache: Fehler im eBUS oder in der Kommunikationsstufe der Platine
Versuchen Sie es mit einem anderen eBUS-/Peripheriekabel; wenn es gleich bleibt, könnte die Platine defekt sein.
- 03
Der Ventilator oder die Pumpe funktioniert nicht trotz Nachfrage.
Ursache: Ausgangs-/Leistungsrelais auf der Platine beschädigt
Den Aktuator extern mit Strom versorgen und die Kontinuität des Kabelbaums überprüfen; wenn der Aktuator außerhalb funktioniert, die PCB überprüfen.
- 04
Fehler der NTC (A7/E2) mit neuen Sonden
Ursache: Beschädigte analoge Messkanäle auf der Platine
NTC-Widerstände und Kontinuität messen; wenn korrekt, ist der Eingang der Platine defekt.
- 05
EA mit vorhandenem Funken und korrektem Gas
Ursache: Fehler in der Ionisationsdetektionseinheit
Überprüfen Sie die Elektroden/Kabel und den Rücklauf; wenn alles in Ordnung ist, die PCB in Verdacht ziehen.
Fehlercodes von Junkers, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| F0 | Interner Fehler | Überprüfen Sie die elektrischen Kontakte, Zündkabel und den Bus; falls das Problem weiterhin besteht, die Elektronikplatine (Heatronic 3) austauschen. |
| b2 | Interner Datenfehler | Eingriff des Technikers; wenn das Problem nicht durch Überprüfung der Verbindungen und einen Reset gelöst wird, könnte die Platine beschädigt sein. |
| A8 | eBUS-Kommunikation unterbrochen | Überprüfen Sie das eBUS-Kabel und die Peripheriegeräte. Wenn der Bus und das Display in Ordnung sind, liegt wahrscheinlich ein Fehler in der Hauptplatine vor. |
| b1 | Kodierter Stecker nicht erkannt | Den codierten Stecker und seine Kabel anbringen/übertragen. Wenn er vorhanden ist und der Fehler weiterhin besteht, Sockel/Platine überprüfen. |
| EA | Flamme wird nicht erkannt | Gas, Elektroden und Drücke überprüfen. Wenn Funke und Gas korrekt sind, aber kein Ionisationssignal vorhanden ist, die Steuerstufe auf der Platine bewerten. |
| C6 | Der Ventilator funktioniert nicht. | Überprüfen Sie den Ventilator und seine Verkabelung. Wenn der Ventilator außerhalb der Platine gut versorgt und betriebsbereit ist, vermuten Sie den Ausgang/Relais der PCB. |
| E2 | Defekte Hinsonde | NTC und Kabel überprüfen. Wenn eine bestätigte erratische Messung vorliegt und der Sensor korrekt ist, könnte ein Defekt des Eingangskanals auf der Platine vorliegen. |
| A7 | Defekte ACS-Sonde | Überprüfen Sie die Kontinuität/Ableitungen der NTC ACS und ihres Kabelbaums. Wenn der Sensor in Ordnung ist, überprüfen Sie den analogen Eingang der PCB. |
| E9 | Temperaturbegrenzer (STB) ausgelöst | Entlüften, Pumpe, Durchfluss und Sicherungen der Platine überprüfen. Wenn der Hydraulikkreis korrekt ist, die Integrität der PCB bestätigen. |
| d3 | Externer Regler/TB1 aktiv oder ohne Brücke 8–9 | Setzen Sie die Brücke 8–9 oder PR–P0, falls erforderlich; dies weist normalerweise nicht auf einen Plattenfehler hin. |
| F7/FA | Anomale/persistente Ionisationssignal | Überprüfen Sie die Elektroden/Kabel und die Feuchtigkeit im Heatronic. Wenn alles in Ordnung ist, bewerten Sie die Erkennungselektronik auf der Platine. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt der Elektronikplatine Junkers 8748300923
- Katalogreferenz
- 8748300923
- Marke
- Junkers
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 7 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Steuerungssystem
- Bosch Heatronic 3 (Hauptplatine)
- Ref. OEM
- 8748300923 (auch 87483009230 in Katalogen)
- Äquivalente Referenzen
- 8748300714, 8748300829, 874183005910, 87483008810, 87483006760, 87483005910
- Kompatibilität bestätigt
- Cerapur/CerapurComfort ZWBC 24/25/28/30-2 C (23 und 31); einschließlich ZWBC 30-2 C 23
- Leistungsrelais
- Omron 24 VDC (laut üblicher Siebdruck)
- Abmessungen (Verpackung REMLE)
- Ungefähr 29 × 22 × 12 cm
- Hersteller der Komponente
- Bosch Thermotechnik (Junkers/Bosch)
- 230 V~ trennen und das Gasventil schließen, bevor der Kessel geöffnet wird.
- Elektrostatische Entladung: Verwenden Sie ein ESD-Armband beim Umgang mit der PCB.
- Überprüfen und gegebenenfalls Dichtungen einer einzigen Montage in Gehäusen/Modulen, die sich öffnen lassen, ersetzen.
- Übertragen Sie den codierten Stecker von der alten Platine; ohne ihn erscheint b1.
- Nach der Änderung die Parameter des Heatronic 3 überprüfen (Leistung, Hysterese, Funktionen 1.A, 2.x).
- Den Kreislauf und den Kondensat-Siphon vor der Inbetriebnahme entlüften.
- Überprüfen Sie das Fehlen von Feuchtigkeit im Elektronikgehäuse; vor der Stromversorgung trocknen.
- Jede Intervention muss von qualifiziertem Personal für Gas und Elektrizität durchgeführt werden.
Handbücher und technische Dokumentation
Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.
- Handbuch Junkers ZWBC 30-2C (PDF)Dokument © Junkers, als technische Referenz bereitgestellt.
Häufige Fragen zur Elektronikplatine 8748300923
Ist diese Platine für mein ZWBC 30-2 C 23 in Spanien geeignet?
Muss ich nach dem Austausch etwas programmieren?
Ich sehe b1 nach der Änderung, was bedeutet das?
Warum zeigen einige Kataloge 87483009230 an?
Habe ich EA, ist immer die Platine defekt?
