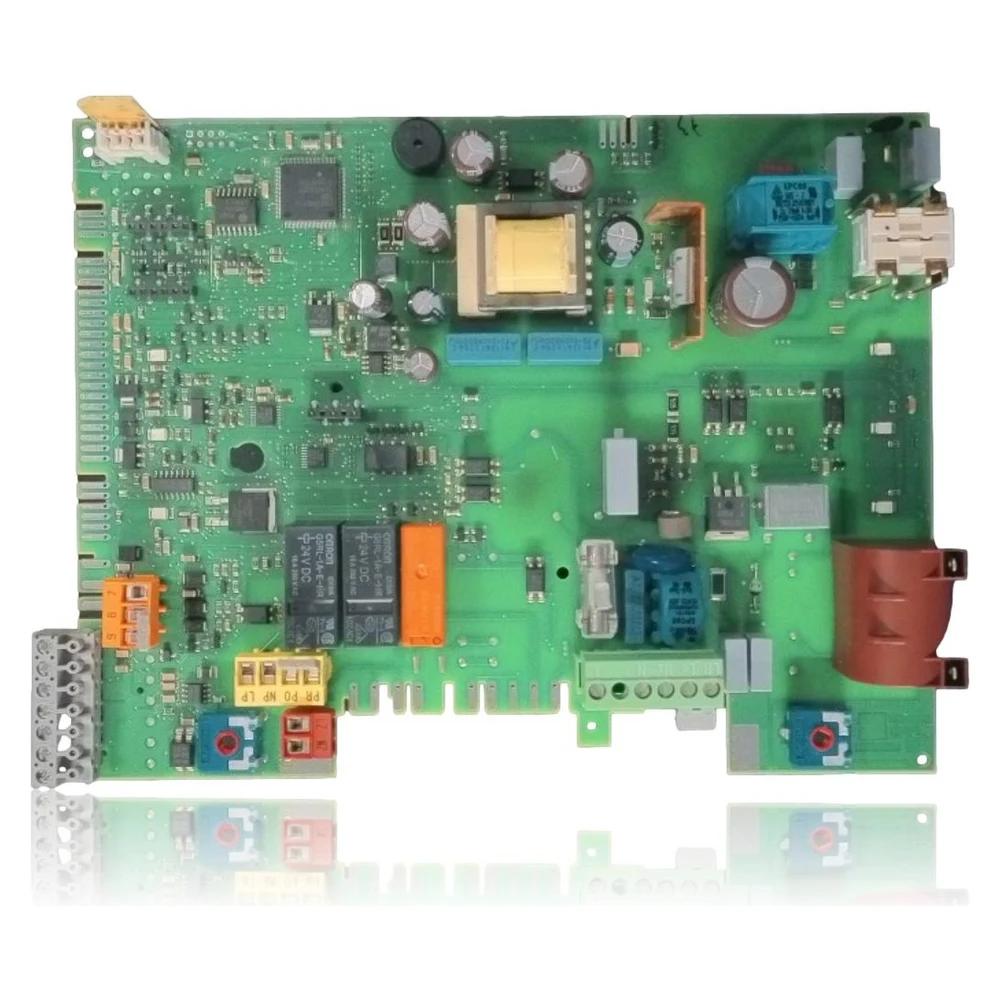

Placa electronica Junkers Cerapur/CerapurComfort ZWBC Cod 8748300923
Placa electronica principala Heatronic 3 pentru Baxi Roca Cerapur Comfort ZWBC 30-2 C 23. Controleaza aprinderea, ventilatorul, pompa, modularea si sigurantele. Aceasta unitate reconditionata inlocuieste pe cea originala atunci cand exista defectiuni interne (F0), erori de date (b2) sau comunicare (A8), dupa verificarea senzorilor, cablajelor si a conectorului codificat.
TVA inclus
Întreabă pe WhatsAppCentrale termice Junkers compatibile cu codul 8748300923
Placa electronica cu cod 8748300923. 12 compatibilitati confirmate: ZWBC 24-2C si ZWBC 25-2C.
Compatibilitate confirmată
| Model de centrala termica | Familie | Verificare |
|---|---|---|
| Junkers ZWBC 24-2C | Cerapur Comfort ZWBC (2C) | Contrastată |
| Junkers ZWBC 25-2C | Cerapur Comfort ZWBC (2C) | Contrastată |
| Junkers ZWBC 28-2C | Cerapur Comfort ZWBC (2C) | Contrastată |
| Junkers ZWBC 30-2C | Cerapur Comfort ZWBC (2C) | Contrastată |
| Junkers ZWBC 30-2 C 23 (7716010270) | Cerapur Comfort | Contrastată |
| Junkers ZWBC 30-2 C 31 (7716010286) | Cerapur Comfort | Contrastată |
| Junkers ZWBC 25-2 C 23 (7716010269) | Cerapur Comfort | Contrastată |
| Junkers ZWBC 25-2 C 31 (7716010285) | Cerapur Comfort | Contrastată |
| Junkers ZWBC 24-2 C 23 (7 736 900 799) | Cerapur | Contrastată |
| Junkers ZWBC 24-2 C 31 (7 736 900 801) | Cerapur | Contrastată |
| Junkers ZWBC 28-2 C 23 (7 736 900 800) | Cerapur | Contrastată |
| Junkers ZWBC 28-2 C 31 (7 736 900 802) | Cerapur | Contrastată |
Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie prin WhatsApp.
Cum să verifici dacă codul 8748300923 este piesa centralei tale termice
Ceea ce decide nu este modelul centralei termice, ci codul serigrafiat pe piesa pe care o ai deja montată.
Simptomele și erorile pe care le rezolvă placa electronică 8748300923
Placa electronica controleaza aprinderea, modularea si sigurantele centralei termice. Acestea sunt simptomele tipice si ce trebuie facut:
Simptome și defecțiuni frecvente
- 01
Centrala termica se blochează cu F0 sau b2 și nu pornește.
Cauza: Fals intern în electronica Heatronic 3
Verifica 230 V~, siguranțele și conectorii; dacă problema persistă, placa electronică este probabil defectă.
- 02
Pierderea intermitentă a comunicației (A8) cu afisajul/termostatul
Cauza: Defecțiune în eBUS sau în etapa de comunicații a plăcii
Testează cu un alt cablu eBUS/periferic; dacă rămâne la fel, placa poate fi defectuoasă.
- 03
Nu actioneaza ventilatorul sau pompa, in ciuda cererii.
Cauza: Ieşire/releu de putere pe placa deteriorat
Alimenta actuatorul extern și verifică continuitatea cablajului; dacă actuatorul funcționează în afara, verifică placa electronică.
- 04
Erori NTC (A7/E2) cu sonde noi
Cauza: Canalele de măsurare analogică deteriorate pe placa electronică
Măsurarea rezistențelor NTC și a continuității; dacă sunt corecte, intrarea plăcii este defectuoasă.
- 05
EA cu scânteie prezentă și gaz corect
Cauza: Defecțiune în etapa de detectare a ionizării
Verifica electrozii/cablurile și returul; dacă totul este în regulă, suspectează placa electronică.
Coduri de eroare Junkers pe care le rezolvă această piesă
| Cod | Defecțiune | Diagnosticare și soluție |
|---|---|---|
| F0 | Fals intern | Verifica contactele electrice, cablurile de aprindere și bus-ul; dacă problema persistă, înlocuiește placa electronică (Heatronic 3). |
| b2 | Eroare internă de date | Intervenția tehnicianului; dacă nu se rezolvă prin verificarea conexiunilor și resetare, placa poate fi deteriorată. |
| A8 | Comunicația eBUS întreruptă | Verifica cablul eBUS și perifericele. Dacă busul și afisajul sunt corecte, este probabil o defecțiune în electronica principală. |
| b1 | Conector codificat nedetectat | Plasați/transferați conectorul codificat și cablurile sale. Dacă este prezent și eroarea continuă, verificați soclul/placa. |
| EA | Nu se detectează flacăra | Verifica gazul, electrozii și presiunile. Dacă scânteia și gazul sunt corecte, dar nu există semnal de ionizare, evaluează etapa de control de pe placa electronică. |
| C6 | Ventilatorul nu funcționează. | Verifica ventilatorul și cablajul acestuia. Dacă ventilatorul este alimentat corect și funcționează în afara plăcii, suspectează ieșirea/releul de pe PCB. |
| E2 | Senzor de ida defectuos. | Verifica NTC și cablul. Dacă există o citire eronată confirmată și senzorul este corect, este posibil să fie o defecțiune a canalului de intrare pe placa electronică. |
| A7 | Senzor ACM defectuos. | Verificați continuitatea/derivările NTC ACM și a mănunchiului său. Dacă senzorul este în regulă, verificați intrarea analogică a plăcii electronice. |
| E9 | Limitator de temperatura (STB) declanșat | Purgează, verifică pompa, debitul și siguranțele plăcii. Dacă circuitul hidraulic este corect, confirmă integritatea PCB-ului. |
| d3 | Controler extern/TB1 activ sau fără punte 8–9 | Plasați puntea 8–9 sau PR–P0, dacă este cazul; de obicei nu indică o defecțiune a plăcii. |
| F7/FA | Semnal de ionizare anormal/persistent | Verifica electrozii/cablurile și umiditatea în Heatronic. Dacă totul este corect, evaluează electronica de detecție de pe placă. |
Aceste simptome pot avea mai multe cauze. Dacă centrala ta termică afișează un cod de eroare, trimite-ni-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.
Fisa placii electronice Junkers 8748300923
- Referință de catalog
- 8748300923
- Marcă
- Junkers
- Tip piesă
- Plăci electronice
- Unități în stoc
- 7 buc.
- Stare
- Recondiționat
- Garanție
- 1 an
- Livrare
- 1–2 zile lucrătoare
- Retur
- 14 zile
Date citite pe piesă și în documentația producătorului
Ceea ce nu am putut verifica nu apare aici.
- Sistem de control
- Bosch Heatronic 3 (placa electronica principal)
- Ref. OEM
- 8748300923 (de asemenea 87483009230 în cataloage)
- Refs. echivalente
- 8748300714, 8748300829, 874183005910, 87483008810, 87483006760, 87483005910
- Compatibilitate confirmată
- Cerapur/CerapurComfort ZWBC 24/25/28/30-2 C (23 si 31); include ZWBC 30-2 C 23
- Releuri de putere
- Omron 24 VDC (conform serigrafia obisnuita)
- Dimensiuni (ambalaj REMLE)
- Aprox. 29 × 22 × 12 cm
- Producătorul componentului
- Bosch Thermotechnik (Junkers/Bosch)
- Deconecta 230 V~ și închide robinetul de gaz înainte de a deschide centrala termică.
- Descărcare electrostatică: folosiți o brățară ESD atunci când manipulați PCB-ul.
- Revizuirea și, dacă este cazul, înlocuirea garniturilor de o singură utilizare în carcase/module care se deschid.
- Transfera conectorul codificat de pe placa veche; fără el va apărea b1.
- După schimbare, verificați parametrii Heatronic 3 (putere, histerezis, funcții 1.A, 2.x).
- Purgați circuitul și sifonul de condensate înainte de punerea în funcțiune.
- Verifica absenta umidităților în cutia electronică; usucă înainte de a alimenta.
- Orice intervenție trebuie efectuată de personal autorizat în gaz și electricitate.
Manuale și documentație tehnică
Documentația oficială a centralei termice, utilă pentru localizarea piesei și compararea codurilor de eroare.
- Manual Junkers ZWBC 30-2C (PDF)Document © Junkers, furnizat ca referință tehnică.
Întrebări frecvente despre placa electronică 8748300923
Această placă este compatibilă cu ZWBC 30-2 C 23 în Spania?
Trebuie să programez ceva după ce am înlocuit-o?
Văd b1 după schimbare, ce înseamnă?
De ce unele cataloage arată 87483009230?
Am EA, este întotdeauna placa?
