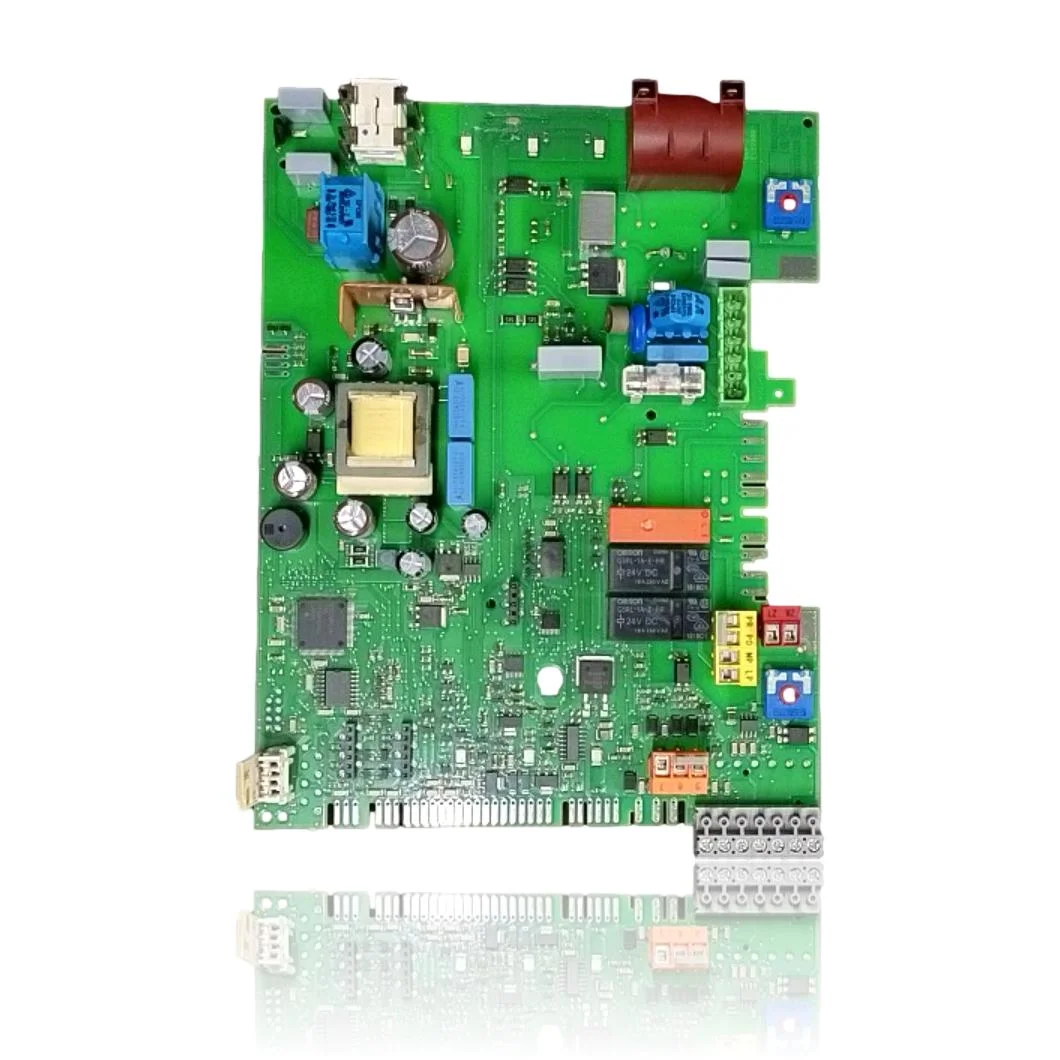

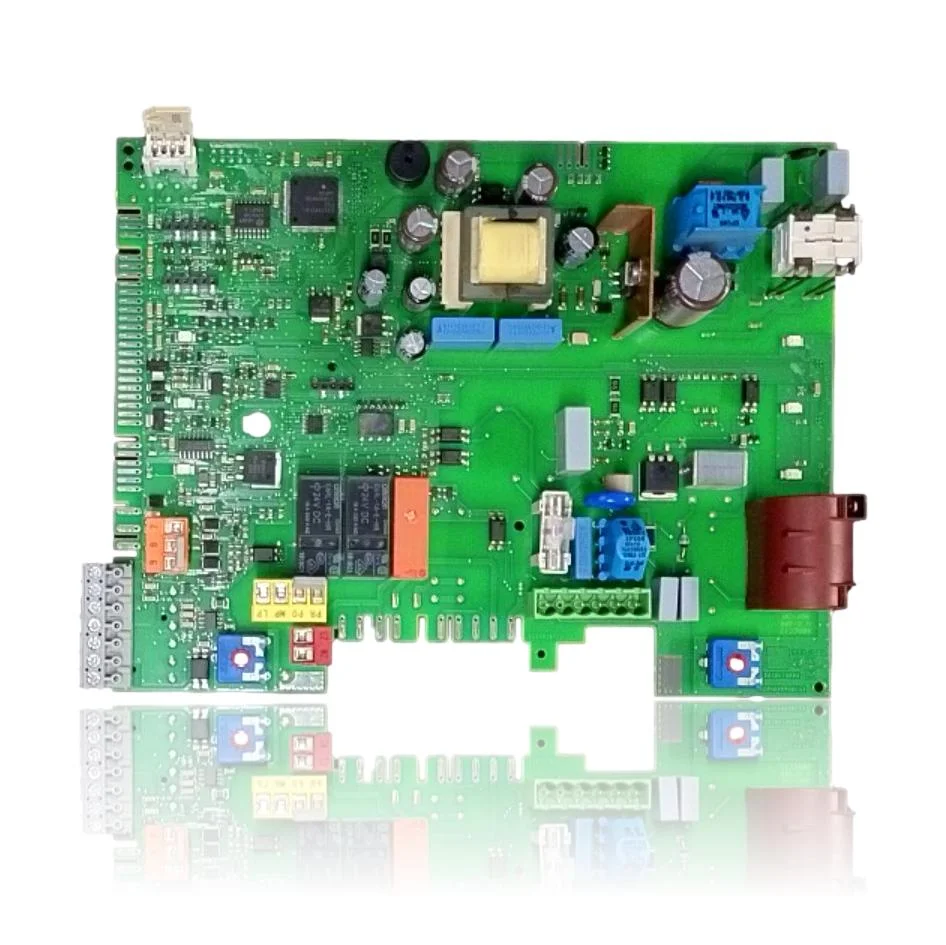

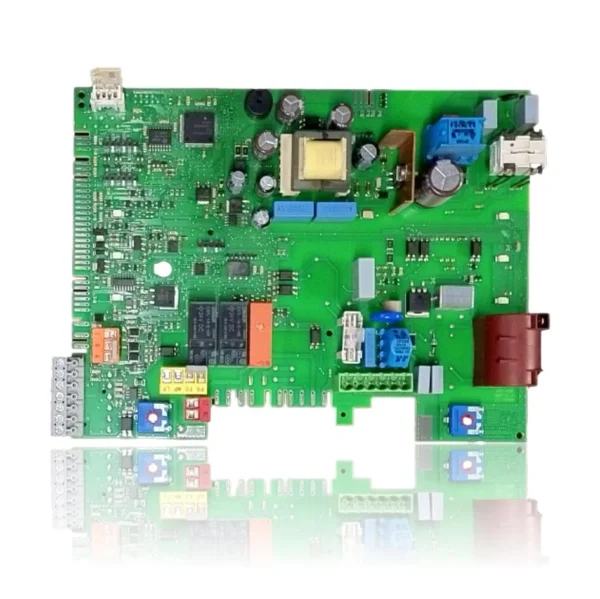

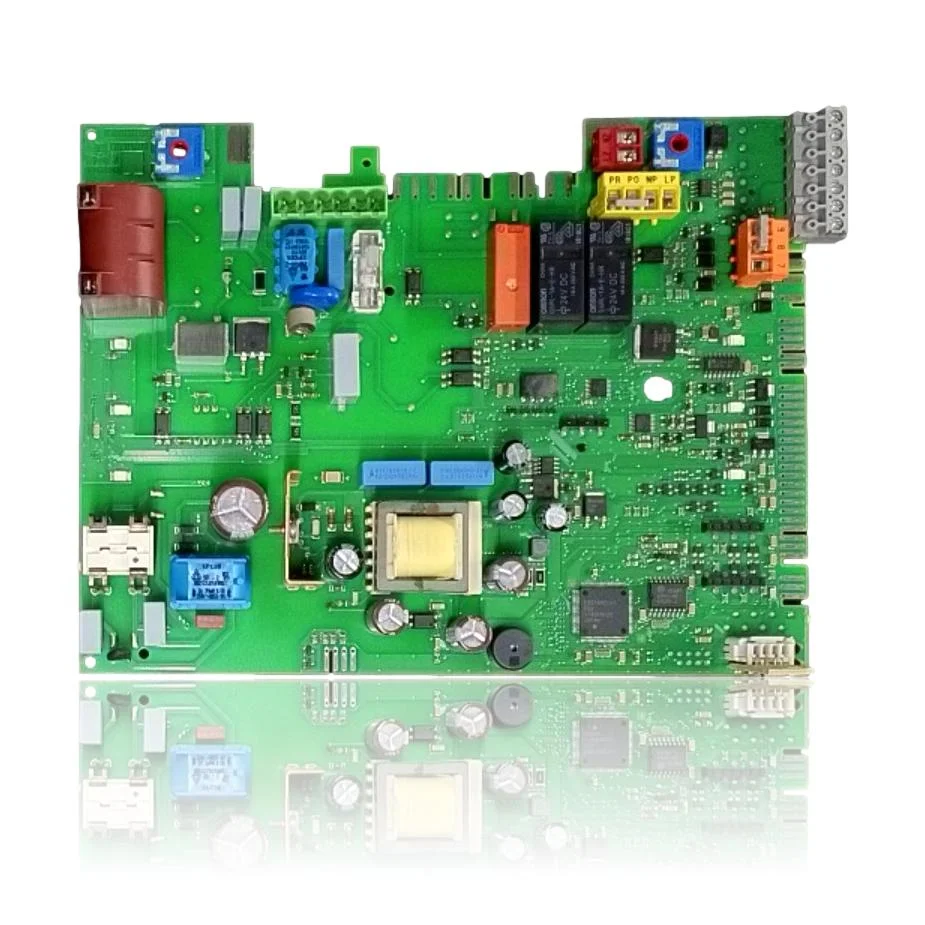

Placa Electrónica Junkers Cerapur/CerapurComfort ZWBC Ref. 8748300923
Placa electrónica principal Heatronic 3 para la Junkers Cerapur Comfort ZWBC 30-2 C 23. Gobierna encendido, ventilador, bomba, modulación y seguridades. Esta unidad reacondicionada sustituye a la original cuando hay fallos internos (F0), errores de datos (b2) o comunicación (A8), tras verificar sensores, cableados y el conector codificado.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 8748300923
- Garantía
- 1 año
Calderas Junkers compatibles con la referencia 8748300923
Placa electrónica con referencia 8748300923. 12 compatibilidades contrastadas: ZWBC 24-2C y ZWBC 25-2C.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Junkers ZWBC 24-2C | Cerapur Comfort ZWBC (2C) | Contrastada |
| Junkers ZWBC 25-2C | Cerapur Comfort ZWBC (2C) | Contrastada |
| Junkers ZWBC 28-2C | Cerapur Comfort ZWBC (2C) | Contrastada |
| Junkers ZWBC 30-2C | Cerapur Comfort ZWBC (2C) | Contrastada |
| Junkers ZWBC 30-2 C 23 (7716010270) | Cerapur Comfort | Contrastada |
| Junkers ZWBC 30-2 C 31 (7716010286) | Cerapur Comfort | Contrastada |
| Junkers ZWBC 25-2 C 23 (7716010269) | Cerapur Comfort | Contrastada |
| Junkers ZWBC 25-2 C 31 (7716010285) | Cerapur Comfort | Contrastada |
| Junkers ZWBC 24-2 C 23 (7 736 900 799) | Cerapur | Contrastada |
| Junkers ZWBC 24-2 C 31 (7 736 900 801) | Cerapur | Contrastada |
| Junkers ZWBC 28-2 C 23 (7 736 900 800) | Cerapur | Contrastada |
| Junkers ZWBC 28-2 C 31 (7 736 900 802) | Cerapur | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 8748300923 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
Reparación de placas electrónicas · Reparación de calderas Junkers
Síntomas que requieren diagnóstico en la placa electrónica 8748300923
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera se bloquea con F0 o b2 y no arranca
Causa: Fallo interno en la electrónica Heatronic 3
Verificar 230 V~, fusibles y conectores; si persiste, la PCB está probablemente averiada.
- 02
Pérdidas intermitentes de comunicación (A8) con display/termostato
Causa: Fallo en eBUS o en la etapa de comunicaciones de la placa
Probar con otro cable eBUS/periférico; si sigue igual, la placa puede estar defectuosa.
- 03
No actúa ventilador o bomba pese a demanda
Causa: Salida/relé de potencia en placa deteriorado
Alimentar el actuador externamente y verificar continuidad del mazo; si el actuador funciona fuera, revisar la PCB.
- 04
Errores de NTC (A7/E2) con sondas nuevas
Causa: Canales de medición analógica dañados en la placa
Medir resistencias NTC y continuidad; si correctas, la entrada de la placa está fallando.
- 05
EA con chispa presente y gas correcto
Causa: Fallo en la etapa de detección de ionización
Verificar electrodos/cables y retorno; si todo está bien, sospechar la PCB.
Códigos de error Junkers que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F0 | Fallo interno | Comprobar contactos eléctricos, cables de encendido y bus; si persiste, sustituir la placa electrónica (Heatronic 3). |
| b2 | Error interno de datos | Intervención de técnico; si no se resuelve con verificación de conexiones y reset, la placa puede estar dañada. |
| A8 | Comunicación eBUS interrumpida | Revisar cable eBUS y periféricos. Si el bus y el display están correctos, probable fallo en la electrónica principal. |
| b1 | Conector codificado no detectado | Colocar/transferir el conector codificado y sus cables. Si está presente y el error continúa, revisar zócalo/placa. |
| EA | No se detecta llama | Comprobar gas, electrodos y presiones. Si chispa y gas son correctos pero no hay señal de ionización, valorar la etapa de control en la placa. |
| C6 | El ventilador no funciona | Revisar ventilador y su cableado. Si el ventilador está bien alimentado y operativo fuera de placa, sospechar salida/relé de la PCB. |
| E2 | Sonda de ida defectuosa | Comprobar NTC y cable. Si hay lectura errática confirmada y el sensor es correcto, posible avería del canal de entrada en la placa. |
| A7 | Sonda ACS defectuosa | Verificar continuidad/derivaciones de la NTC ACS y su mazo. Si el sensor está bien, revisar entrada analógica de la PCB. |
| E9 | Limitador de temperatura (STB) disparado | Purgar, revisar bomba, caudal y fusibles de la placa. Si el circuito hidráulico es correcto, confirmar integridad de la PCB. |
| d3 | Controlador externo/TB1 activo o sin puente 8–9 | No puentees contactos ni alimentes componentes directamente para probarlos. Solicita a un técnico que compruebe la causa conforme al manual del modelo y su revisión, sin anular las protecciones. El síntoma o código no confirma por sí solo que esta pieza esté averiada. |
| F7/FA | Señal de ionización anómala/persistente | Comprobar electrodos/cables y humedad en el Heatronic. Si todo está correcto, valorar la electrónica de detección en placa. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Junkers 8748300923
- Referencia de catálogo
- 8748300923
- SKU interno Uniclima
- PECZWBC24
- Marca
- Junkers
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 7 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Sistema de control
- Bosch Heatronic 3 (PCB principal)
- Ref. OEM
- 8748300923 (también 87483009230 en catálogos)
- Refs. equivalentes
- 8748300714, 8748300829, 874183005910, 87483008810, 87483006760, 87483005910
- Compatibilidad confirmada
- Cerapur/CerapurComfort ZWBC 24/25/28/30-2 C (23 y 31); incluye ZWBC 30-2 C 23
- Relés de potencia
- Omron 24 VDC (según serigrafía habitual)
- Dimensiones (embalaje REMLE)
- Aprox. 29 × 22 × 12 cm
- Fabricante del componente
- Bosch Thermotechnik (Junkers/Bosch)
- Desconectar 230 V~ y cerrar la llave de gas antes de abrir la caldera.
- Descarga electrostática: usar pulsera ESD al manipular la PCB.
- Revisar y, si procede, sustituir juntas de una sola puesta en carcasas/módulos que se abran.
- Transferir el conector codificado de la placa antigua; sin él aparecerá b1.
- Tras el cambio, revisar parámetros Heatronic 3 (potencia, histéresis, funciones 1.A, 2.x).
- Purgar el circuito y el sifón de condensados antes de la puesta en marcha.
- Verificar ausencia de humedades en caja electrónica; secar antes de alimentar.
- Cualquier intervención debe realizarla personal habilitado en gas y electricidad.
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Junkers ZWBC 30-2C (PDF) Documento © Junkers, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 8748300923
¿Esta placa sirve para mi ZWBC 30-2 C 23 en España?
¿Debo programar algo tras sustituirla?
Veo b1 tras el cambio, ¿qué significa?
¿Por qué algunos catálogos muestran 87483009230?
Tengo EA, ¿siempre es la placa?
