Placa Electrónica Junkers ZWBC 25-2 C 23 Cerapurcomfort - Ref. 8748300923
ReacondicionadoBosch JunkersPlacas ElectrónicasCompur Control

Placa Electrónica Junkers ZWBC 25-2 C 23 Cerapurcomfort - Ref. 8748300923

Stock · 1 Uds

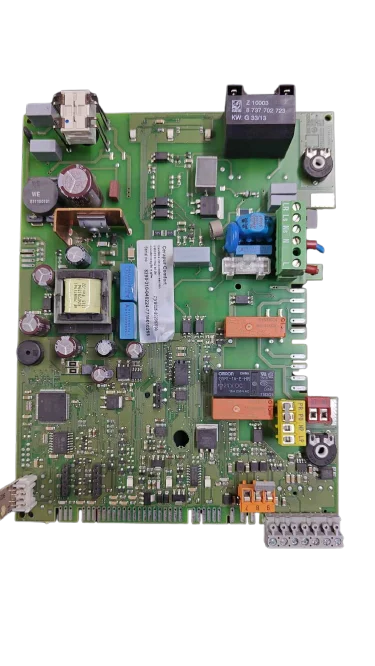

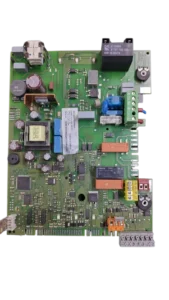

Placa de control para calderas Junkers y Bosch de las series ZWB/ZWBC (Cerapurcomfort). Sobre la placa va montado un rele de la marca Omron con codigo 8 737 702 723. Lleva tambien una etiqueta adherida con el texto Compur Control, sin que conste si identifica a toda la placa o solo a ese componente.

IVA incluido

Compatibilidad

Calderas Bosch Junkers compatibles con la referencia 8748300923

Placa electrónica con referencia 8748300923. Cuatro compatibilidades contrastadas: ZWBC 24-2C y ZWBC 25-2C.

Compatibilidad contrastada

Modelo de calderaFamiliaVerificación
Bosch Junkers ZWBC 24-2CCerapur Comfort ZWBC (2C)Contrastada
Bosch Junkers ZWBC 25-2CCerapur Comfort ZWBC (2C)Contrastada
Bosch Junkers ZWBC 28-2CCerapur Comfort ZWBC (2C)Contrastada
Bosch Junkers ZWBC 30-2CCerapur Comfort ZWBC (2C)Contrastada

¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo ·

Guía

Cómo comprobar si la ref. 8748300923 es la pieza de tu caldera

Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.

  1. Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 8748300923; si no aparece, no la deduzcas por la forma.
  2. Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
  3. Compara las conexiones y el cuerpo con la pieza original antes de montar.
  4. Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Diagnóstico y códigos de error

Síntomas y errores que soluciona la placa electrónica 8748300923

La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:

Síntomas y averías frecuentes

  • 01

    Se oye el clic del relé pero la bomba o el ventilador no arrancan.

    Causa: Un relé desgastado puede cerrar el contacto sin enviar suficiente corriente al componente que debe activar.

    Con la caldera parada, mide la continuidad a la salida del relé cuando se activa, antes de cambiar la placa.

  • 02

    La caldera se bloquea con un código de avería relacionado con el quemador.

    Causa: La placa gestiona el encendido y el control de llama; un fallo interno puede causar un bloqueo aunque el quemador funcione bien.

    Revisa el electrodo de ionización y su cableado antes de asumir que el fallo es de la placa.

  • 03

    El panel de mandos no responde a ninguna pulsación, aunque la caldera tiene corriente.

    Causa: El microcontrolador de la placa procesa las pulsaciones del panel; si se cuelga, deja de funcionar.

    Prueba un reset completo (corte de corriente varios minutos) antes de descartar la placa.

  • 04

    La caldera enciende y se apaga sola varias veces seguidas.

    Causa: Los ciclos repetidos de encendido y apagado suelen indicar un fallo en el control de la placa o en los relés que gestiona.

    Revisa si el ciclo coincide con la demanda de agua caliente o calefacción, para determinar si el origen está en la placa o en otro sensor.

Códigos de error Bosch Junkers que soluciona esta pieza

CódigoAveríaDiagnóstico y solución
F0Error interno.La placa electrónica (aparato de mando/PCB) presenta una avería interna (p. ej., conversor A/D, memoria o alimentación), que dispara el “F0”. Verificar tensiones y cableado, conexiones del codificador y, si el error persiste tras reset y pruebas, sustituir la placa 8748300923.

Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.

Datos técnicos

Ficha de la placa electrónica Bosch Junkers 8748300923

Referencia de catálogo
8748300923
Marca
Bosch Junkers
Tipo de pieza
Placas Electrónicas
Unidades en stock
1 uds
Estado
Reacondicionado
Garantía
1 año
Envío
1–2 días laborables (España peninsular)
Devolución
14 días

Datos leídos en la pieza y en la documentación del fabricante

Lo que no hemos podido contrastar no aparece aquí.

Codigo del rele/contactor montado en la placa
8 737 702 723
Codigo de lote del rele
Z 10003
Semana/año de fabricacion del rele (KW)
G 03/13
Fabricante del rele auxiliar visible en la placa
OMRON
Rele auxiliar Omron
24V DC, prefijo de modelo G5
Preguntas frecuentes

Dudas frecuentes sobre la placa electrónica 8748300923

¿Esta placa electrónica es compatible con mi caldera Junkers ZWBC 25-2 C 23 C?
Sí, esta placa electrónica Junkers ZWBC 25-2 C 23 C es compatible con su modelo.
¿Qué modelos son compatibles con la placa electrónica Junkers ZWBC 25-2 C 23 C?
Los modelos compatibles son ZWBC 24-2C, ZWBC 25-2C, ZWBC 28-2C y ZWBC 30-2C.
¿Qué código de error se puede presentar con esta placa?
El único código de error documentado para esta placa es F0.
¿La referencia de esta placa es PLBO164?
No, la referencia PLBO164 es la referencia del producto en nuestra tienda. La referencia de catálogo de la placa es 8748300923.
¿Puedo usar esta placa en una caldera de la serie ZWB?
No, esta placa solo es compatible con los modelos de la gama Cerapur Comfort ZWBC.
¿Cuántos modelos son compatibles con esta placa?
Un total de 4 modelos son compatibles con esta placa electrónica.
