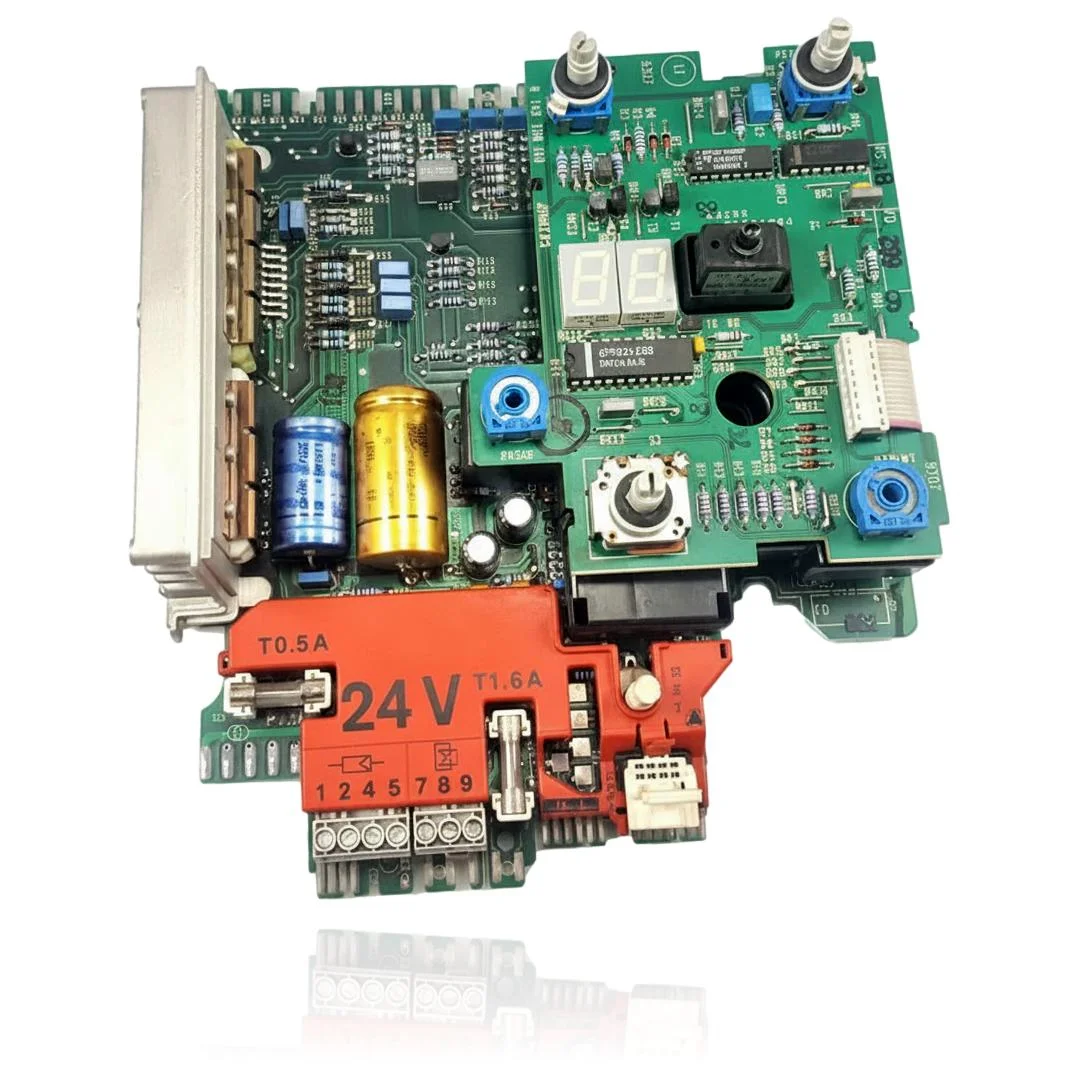

Elektronikplatine Junkers Cerastar/Euroline ZR-ZSR-ZWR-ZWE Ref. 8748300281

Mit der Referenz 8748300281 kompatible Junkers-Kessel

Elektronische Platine mit der Referenz 8748300281. Sieben nachgewiesene Kompatibilitäten: ZR 18-3 und ZR 24-3.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. 8748300281 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 8748300281 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose auf der Elektronikplatine 8748300281 erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Boiler zeigt keine Kontrollleuchten an und reagiert nicht auf das Bedienfeld.

  Ursache: Die Platine verteilt die Stromversorgung nicht an die Steuerkreise.

  Messe mit einem Multimeter, ob die 230V am Anschlussblock der Platine ankommen, und überprüfen Sie die Sicherungen T0.5A und T1.6A, bevor Sie sie wechseln.

• 02

  Einer der Sicherungen brennt kurz nach dem Austausch wieder durch.

  Ursache: Es weist normalerweise auf einen Kurzschluss in der Platine selbst hin, nicht auf eine defekte Sicherung.

  Bevor Sie die Sicherung erneut einsetzen, trennen Sie die externen Komponenten (Pumpe, Lüfter) nacheinander ab und prüfen Sie, ob sie hält; wenn nicht, liegt der Fehler in der Platine.

• 03

  Der Heizkessel zündet, schaltet sich aber nach wenigen Sekunden mit einer Blockierung ab.

  Ursache: Die Platine verarbeitet das Flammensignal oder die Sondensignale nicht richtig und unterbricht aus Sicherheitsgründen die Gaszufuhr.

  Überprüfen Sie, ob die Steckverbinder der Sonden und der Elektrode fest im Klemmenblock sitzen, bevor Sie die Platine austauschen.

• 04

  Der Fehlercode auf dem Display stimmt mit keinem offensichtlichen Defekt der anderen Komponenten überein.

  Ursache: Es könnte auf eine fehlerhafte Ablesung des Mikrocontrollers der Platine aufgrund eines internen Schadens zurückzuführen sein.

  Setze den Kessel zurück und notiere, ob derselbe Code immer wieder gleich erscheint; wenn er unregelmäßig ist, deutet das eher auf die Platine als auf ein externes Bauteil hin.

Fehlercodes von Junkers, die eine Diagnose erfordern

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Placa electrónica Junkers 8748300281

Katalogreferenz

8748300281

SKU intern Uniclima

PECZWR243

Marke

Junkers

Teileart

Elektronikplatinen

Einheiten auf Lager

0 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Versorgungsspannung (Klemmblock)

24 V

Sicherung 1

T0.5A

Sicherung 2

T1.6A

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Junkers ZSR 24-3 (PDF) Dokument © Junkers, als technische Referenz bereitgestellt.
