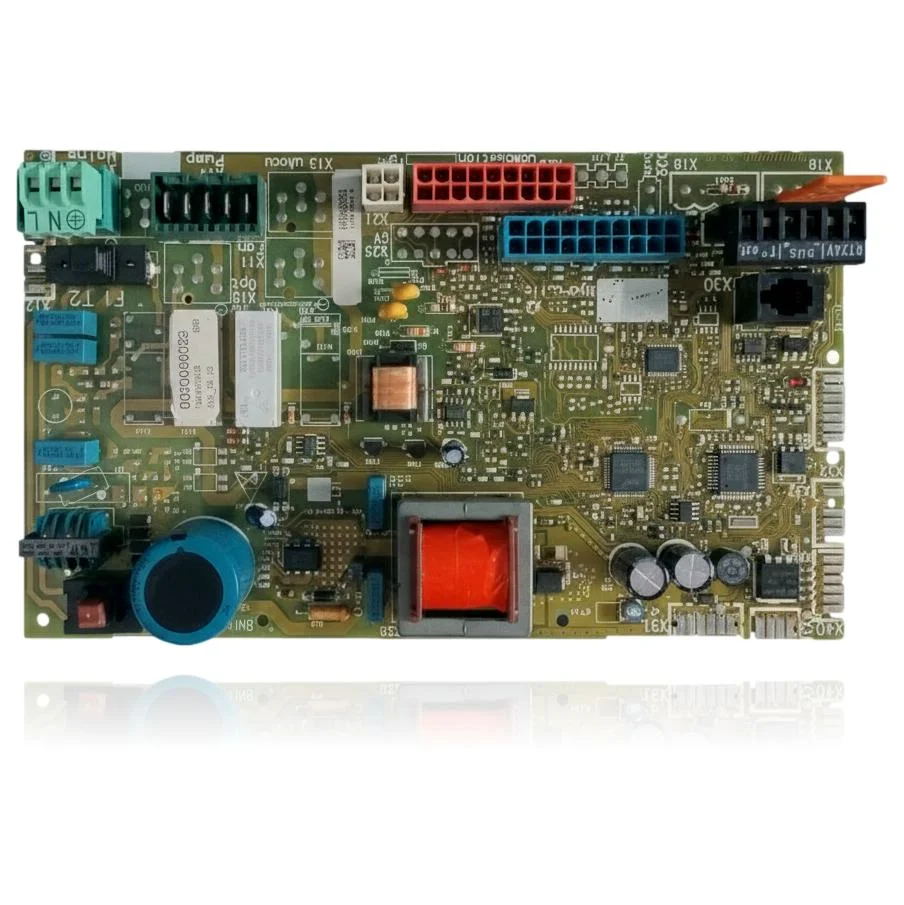

Elektronikplatine Saunier Duval Thema Condens F25 A1 Ref. 0010028087
Die Elektronikplatine Saunier Duval Thema Condens F25 A1 ist das Bauteil, das die Zündung, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Heizkessels steuert. Wenn dieses Bauteil ausfällt, kann der Heizkessel möglicherweise nicht starten, sich blockieren oder unregelmäßig funktionieren. Sie können Symptome wie die Fehlercodes F.63, F.64 oder F.70 bemerken. Diese Platine ist kompatibel mit verschiedenen Modellen der Reihe Thema Condens, wie dem F25, dem F25 A1 und dem AS 25 A, unter anderem. Ein Techniker muss durch eine Diagnose bestätigen, ob sie bei Funktionsstörungen ersetzt werden muss.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 0010028087
- Garantie
- 1 Jahr
Heizkessel kompatibel mit der Referenz 0010028087
Elektronische Platine mit der Referenz 0010028087. 12 nachgewiesene Kompatibilitäten: F25 und F25 A1.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Saunier Duval F25 | Thema Condens | Kontrastiert |
| Saunier Duval F25 A1 | Thema Condens | Kontrastiert |
| Saunier Duval AS 25 A | Thema Condens | Kontrastiert |
| Saunier Duval 25-A | Thema Condens | Kontrastiert |
| Saunier Duval 25-A R2 | Thema Condens | Kontrastiert |
| Saunier Duval 30-A | Thema Condens | Kontrastiert |
| Saunier Duval F25 | Themafast Condens | Kontrastiert |
| Saunier Duval F30 A1 | Themafast Condens | Kontrastiert |
| Saunier Duval 25-A | Themafast Condens | Kontrastiert |
| Saunier Duval 30-A | Themafast Condens | Kontrastiert |
| Saunier Duval F25 | Semia Condens | Kontrastiert |
| Saunier Duval Micra Plus Condens 25 | Hermann | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 0010028087 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 0010028087 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 0010028087 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel zündet nicht und zeigt kein Signal: weder Bildschirm, noch Pumpe, noch Zündversuch.
Ursache: Die BMU ist die Hauptsteuereinheit, die die Zündung startet; wenn sie ausfällt, erhält kein Bauteil einen Befehl.
Überprüfen Sie zuerst die allgemeine Stromversorgung und die Sicherung der Platine: eine BMU ohne Strom zeigt dasselbe Symptom wie eine defekte BMU.
- 02
Elektronikfehler ohne sichtbare mechanische Ursache: der Kessel blockiert, ohne dass Sie etwas Lockeres oder Schmutziges finden.
Ursache: Da die Einheit, die die gesamte Steuerlogik zentralisiert, ein internes Versagen der BMU keine mechanischen Spuren hinterlässt.
Überprüfen Sie die Zubehörstecker und Ausgänge der Platine, bevor Sie sie austauschen: Ein verbogener Pin oder ein schlecht sitzender Stecker kann einen Elektronikfehler vortäuschen.
- 03
Der Kessel funktioniert unregelmäßig: manchmal zündet er gut und manchmal geht er ohne Grund aus.
Ursache: Eine BMU mit einem intermittierenden Fehler in ihren internen Schaltkreisen verursacht inkonsistente Verhaltensweisen beim Start und der Regelung.
Führen Sie mehrere Zündzyklen durch und notieren Sie, ob der Fehler davon abhängt, ob der Kessel kalt oder heiß ist: Dieses Muster hilft, einen Fehler der Platine von einem thermischen Fehler zu unterscheiden.
Fehlercodes von Saunier Duval, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| F.63 | EEPROM-Fehler. | Der EEPROM-Speicher der Hauptleiterplatte ist beschädigt/defekt; sind NTCs und Verkabelung korrekt, liegt die Ursache in der PCB. Spannungen prüfen und, wenn der Fehler bestehen bleibt, Platine neu programmieren/austauschen. |
| F.64 | Störung der Elektronik / NTC. | Wenn die NTC-Fühler und ihre Verkabelung keine Kurzschlüsse oder Vertauschungen aufweisen, liegt der Defekt in der Elektronik der Platine (Mess-/Verarbeitungsstufe). NTCs und Durchgang prüfen; wenn ok, PCB austauschen. |
| F.65 | Fehler: Temperatur der Elektronik. | Die Platine erkennt Übertemperatur oder ihr interner Sensor/ihre Leistungsstufe ist defekt. Belüftung/Temperatur und Wärmeableitung prüfen; ist alles korrekt, liegt die Ursache in der PCB. |
| F.67 | Störung: Elektronik/Flamme. | Der Flammenerkennungs-/Steuerkreis auf der Platine ist unplausibel oder defekt. Ionisationssignal und Erdung prüfen; sind diese korrekt, PCB austauschen. |
| F.70 | Ungültiger Produktcode (DSN). | Nach Austausch von Display und Platine ohne Neueinstellung des DSN oder mit falschem Kodierwiderstand sperrt die Platine das Gerät. DSN und Widerstand prüfen/einstellen; wird dies nicht angenommen, ist die Platine falsch/defekt. |
| F.32 | Störung: Gebläse. | Wenn Motor und Verkabelung in Ordnung sind, kann die Störung von der Leiterplatte ausgehen (Mehrfachstecker auf der PCB, Ausgang/Treiber oder PWM-Steuerung). Versorgung/Signal von der Leiterplatte zum Gebläse prüfen; liegt kein korrekter Ausgang vor, PCB austauschen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Saunier Duval 0010028087
- Katalogreferenz
- 0010028087
- SKU intern Uniclima
- PLSA1127X
- Marke
- Saunier Duval
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 2 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Platinencode
- 0020165023
- Sekundärcode der Platine
- 0010000258
Handbücher und technische Dokumentation
Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.
- Handbuch Saunier Duval Thema Condens F25 (PDF) Dokument © Saunier Duval, bereitgestellt als technische Referenz.
