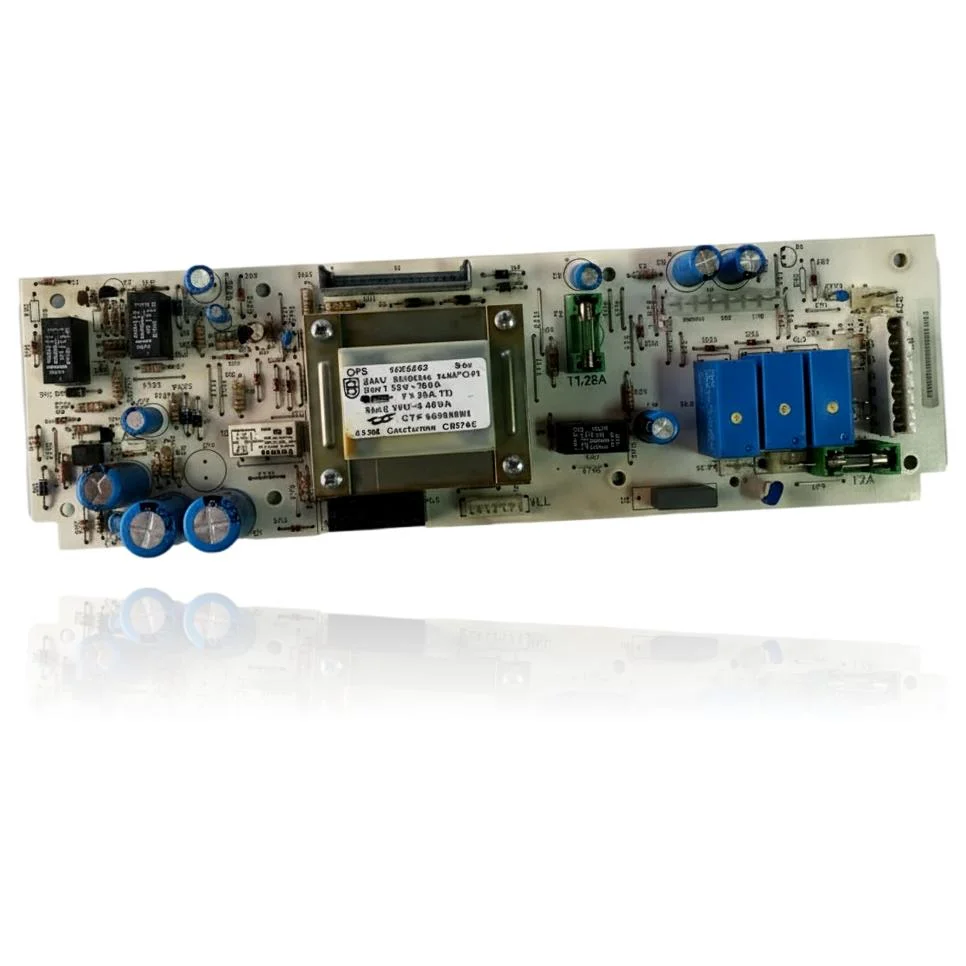

Elektronikplatine Siam 2.23/3.23 Ref. 61010592
Wenn Sie den Warmwasserhahn öffnen oder die Heizung einschalten, steuert die Elektronikplatine Siam 2.23/3.23 das Einschalten, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Heizkessels. Wenn die Platine ausfällt, kann es sein, dass der Heizkessel nicht startet, sich blockiert oder ein unregelmäßiges Verhalten zeigt, wobei der Fehlercode 30 angezeigt werden kann: Kommunikationsfehler mit der Hauptplatine. Dieses Bauteil ist kompatibel mit Modellen der Serien Calydra, wie dem Calydra 23 FF und Calydra 28 FF, sowie mit der Serie MC. Ein Techniker muss durch eine Diagnose bestätigen, ob es notwendig ist, sie zu ersetzen, wenn diese Symptome oder Funktionsstörungen festgestellt werden.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 61010592
- Garantie
- 1 Jahr
Mit der Referenz 61010592 kompatible Chaffoteaux-Kessel
Elektronische Platine mit der Referenz 61010592. Drei nachgewiesene Kompatibilitäten: Calydra 23 FF und Calydra 28 FF.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Chaffoteaux Calydra 23 FF | Calydra | Kontrastiert |
| Chaffoteaux Calydra 28 FF | Calydra | Kontrastiert |
| Chaffoteaux MC FF | MC | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 61010592 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 61010592 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 61010592 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Heizkessel startet nicht und das Display leuchtet nicht auf, er ist komplett tot.
Ursache: Die Platine erhält oder verteilt die elektrische Versorgung nicht an die restlichen Komponenten.
Überprüfen Sie die Sicherung der Platine (sichtbar auf dem Etikett, T1.28A) und den Eingangsstrom, bevor Sie die Platine als defekt betrachten.
- 02
Das Display zeigt einen Fehlercode an, der auch nach einem Neustart des Heizkessels nicht gelöscht wird.
Ursache: Die Steuerelektronik erkennt einen Sicherheitsfehler in einem Bauteil und sperrt das Gerät.
Notiere den genauen Code und schlage ihn im Handbuch deines Modells nach: Manchmal weist er auf einen Sensor oder einen Druckschalter hin, nicht auf die Platine.
- 03
Das Thermostat oder die Fernbedienung können die Heizung nicht dazu bringen, zu reagieren.
Ursache: Der Mikroprozessor der Platine verarbeitet oder überträgt den Heizanforderungsbefehl nicht.
Versuchen Sie, den Heizkessel im manuellen Direktmodus einzuschalten, um ein Problem mit der externen Verkabelung auszuschließen.
- 04
Der Heizkessel schaltet sich von selbst ein, schaltet sich von selbst aus oder startet neu, ohne dass jemand etwas berührt.
Ursache: Ein Fehler in der Platine verursacht unregelmäßige Messwerte, die ungewollte Ein- und Ausschaltzyklen auslösen.
Überprüfen Sie, ob die Steckverbinder der Platine richtig eingesteckt und frei von Feuchtigkeit sind, bevor Sie sie austauschen.
- 05
Die Pumpe oder das Dreiwegeventil starten nicht, obwohl der Kessel scheinbar Heizungsbedarf anzeigt.
Ursache: Das Ausgangsrelais der Platine schaltet nicht oder das Signal erreicht die Komponente nicht.
Mit dem Heizkessel im Betrieb, messen Sie mit einem Multimeter, ob am entsprechenden Anschluss Ausgangsstrom vorhanden ist.
Fehlercodes von Chaffoteaux, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| 30 | Kommunikationsfehler mit der Hauptplatine | Die elektronische Zünd-/Leistungsplatine (PCB) kann ausfallen oder die Kommunikation mit der Steuerung/dem Display verlieren. Die Spannungen an der PCB (230 Vac Eingang und 5/12 Vdc Hilfsspannungen), Massen und Durchgängigkeit/Steckverbinder des Kabelbaums Display–PCB prüfen; wenn alles korrekt ist und der Fehler bestehen bleibt, die Platine austauschen (Ref. 61010592). |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Chaffoteaux 61010592
- Katalogreferenz
- 61010592
- SKU intern Uniclima
- PLCSIAM2
- Marke
- Chaffoteaux
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Sicherung
- T1.28A
Häufige Fragen: die elektronische Platine 61010592
Für welche Modelle ist die elektronische Platine Siam 2.23/3.23 mit der Referenz 61010592 kompatibel?
Ist diese Elektronikplatine für die Kessel Siam 2.23 und 3.23 geeignet?
Welchen Typ von Sicherung benötigt die elektronische Platine Siam 2.23/3.23?
Wie viele Modelle sind mit dieser Elektronikplatine kompatibel?
Welcher Fehlercode ist für diese elektronische Platine dokumentiert?
Was ist die Referenz der benötigten Elektronikplatine?
