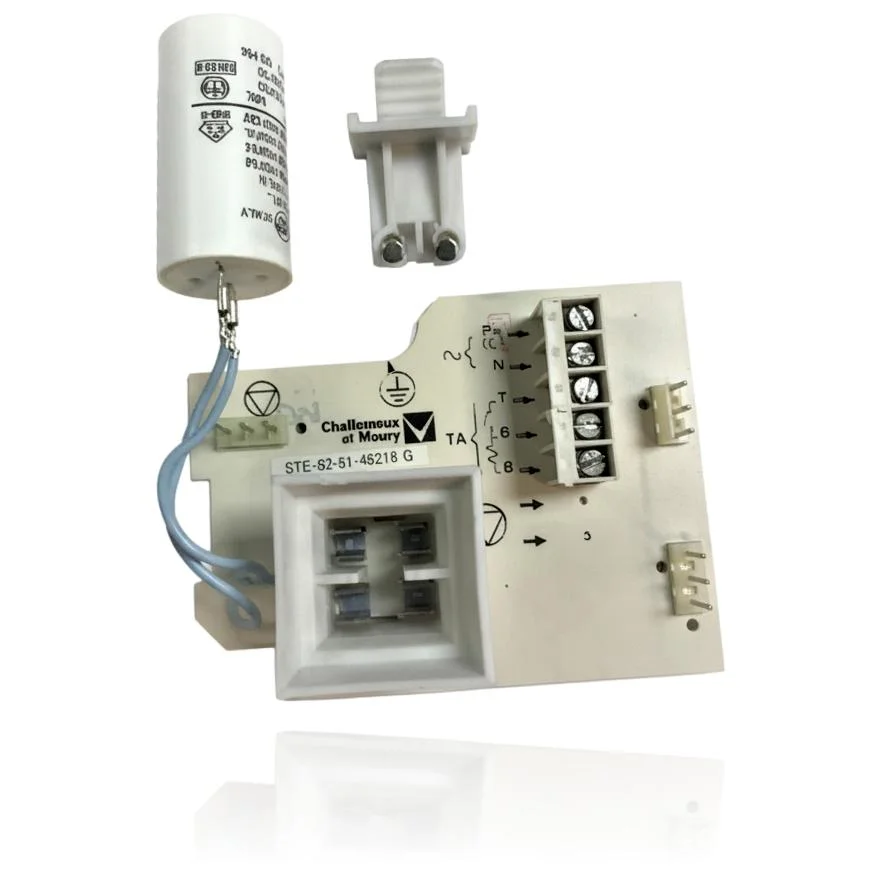

Elektronikplatine Chaffoteaux Celtic RSc Réf. STE-S2-51-45218 G
Wenn Sie den Warmwasserhahn öffnen oder die Heizung einschalten, übernimmt die Elektronikplatine Chaffoteaux Celtic RSc G die Steuerung des Zündens, die Modulation des Brenners, die Pumpe und die Sicherheitsvorrichtungen des Heizkessels. Wenn sie ausfällt, werden Sie feststellen, dass der Heizkessel nicht startet, sich blockiert oder unregelmäßig funktioniert und Fehler wie 3 03, 3 05, 3 06, 3 07 oder 40-50-60-70-80 anzeigen kann. Dieses Bauteil ist kompatibel mit Modellen wie dem CELTIC 2.24 RSc und der Serie CELTIC RSc, unter anderem. Ein Techniker muss durch eine Diagnose bestätigen, ob ein Austausch erforderlich ist, wenn Funktionsstörungen auftreten, die die Leistung des Heizkessels beeinträchtigen.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 60045263
- Garantie
- 1 Jahr
Heizkessel Chaffoteaux kompatibel mit der Referenz 60045263
Elektronische Platine mit der Referenz 60045263. Zwei bestätigte Kompatibilitäten: CELTIC 2.24 RSc und CELTIC RSc (Serie).
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Chaffoteaux CELTIC 2.24 RSc | Chaffoteaux | Kontrastiert |
| Chaffoteaux CELTIC RSc (Serie) | Chaffoteaux | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie kann man überprüfen, ob die Referenz 60045263 das Teil für deinen Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 60045263 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 60045263 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel ist völlig tot: keine Lichter, kein Display, kein Lebenszeichen.
Ursache: Die Platine verteilt die Stromversorgung an die anderen Komponenten; wenn sie ausfällt, startet kein Teil des Geräts.
Messe mit einem Multimeter, ob Strom zur Platine gelangt, und überprüfe die Sicherung, bevor du sie als defekt ansiehst.
- 02
Sie startet, versucht zu laufen und schaltet sich nach wenigen Sekunden von selbst aus, ohne einen klaren Fehlercode anzuzeigen.
Ursache: Die Zündsteuerung unterbricht die Sequenz, wenn ein internes Problem erkannt wird, auch wenn die anderen Komponenten in Ordnung sind.
Notiere, ob es immer gleich oder intermittierend auftritt; ein intermittierender Fehler deutet oft auf einen schlechten Kontakt hin, mehr als auf ein Problem mit der Platine.
- 03
Der Raumthermostat kann die Heizungsanlage nicht starten, obwohl sie eingeschaltet zu sein scheint.
Ursache: Es ist die Platine, die das Signal des Thermostats an den Anschlüssen T/TA empfängt und interpretiert und den Einschaltbefehl gibt.
Überprüfen Sie, ob die Verkabelung an diesen Anschlüssen gut angezogen ist und ob der Thermostat Strom hat, bevor Sie die Platine austauschen.
- 04
Die Zirkulationspumpe läuft weiter, obwohl der Kessel vollständig ausgeschaltet ist.
Ursache: Das Relais auf der Platine, das die Pumpe steuert, kann klemmen und sie kontinuierlich mit Strom versorgen.
Trenne den Kessel für ein paar Minuten vom Netz und überprüfe, ob die Pumpe stoppt; wenn sie weiterläuft, ist das Relais festgeklebt.
Fehlercodes von Chaffoteaux, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| 3 03 | Fehler Hauptplatine | Interner Fehler der Hauptleiterplatte; das Gerät meldet ihn als „Fehler Hauptplatine“. Eingang 230 V, Spannungen 5/12 V auf der Platine und Sicherungen des Sicherungshalters MC/CF prüfen; sind diese korrekt, die Leiterplatte Ref. 60045263 austauschen. |
| 3 05 | Fehler Hauptplatine | Interner Defekt der Hauptleiterplatte, der die korrekte Steuerung verhindert. Versorgung und logische Ausgänge der Platine sowie Sicherungen prüfen; ist alles korrekt, erfolgt die Reparatur durch Austausch der Leiterplatte Ref. 60045263. |
| 3 06 | Fehler Hauptplatine | Interne Anomalie auf der Hauptleiterplatte. Betriebsspannungen (5/12 V), Durchgängigkeit der Sicherungen und Stecker prüfen; liegen keine externen Anomalien vor, die Leiterplatte Ref. 60045263 austauschen. |
| 3 07 | Fehler Hauptplatine | Fehler der Hauptleiterplatte, erkannt durch Selbstdiagnose. Bestätigen, dass Versorgung und Ausgänge der Platine korrekt sind und die Sicherungen des Sicherungshalters nicht offen sind; ist alles in Ordnung, die Leiterplatte Ref. 60045263 ersetzen. |
| 40-50-60-70-80 | Kommunikationsfehler der Heizungsplatine | Kommunikationsfehler mit der Leistungsplatine/Leiterplatte; meist ist es die Platine selbst (Ref. 60045263) oder ihr Bus. Kabelbaum und Stecker zwischen Schnittstelle und Leiterplatte sowie die Spannungen 5/12 V prüfen; sind diese korrekt, die Leiterplatte austauschen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Chaffoteaux 60045263
- Katalogreferenz
- 60045263
- SKU intern Uniclima
- PPFCHMCCF
- Marke
- Chaffoteaux
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 5 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Aufdruckcode auf dem Typenschild
- STE-S2-51-45218 G
- Hersteller auf dem Typenschild gedruckt
- Chaffoteaux et Maury
- Identifizierte Terminals
- P, ~(N), T, TA(6,B)
Häufige Fragen: die elektronische Platine 60045263
Ist diese Elektronikplatine für meinen Chaffoteaux Celtic 2.24 RSc geeignet?
Wird die Platine der Celtic RSc von Chaffoteaux hergestellt oder ist es ein Bauteil von Drittherstellern?
