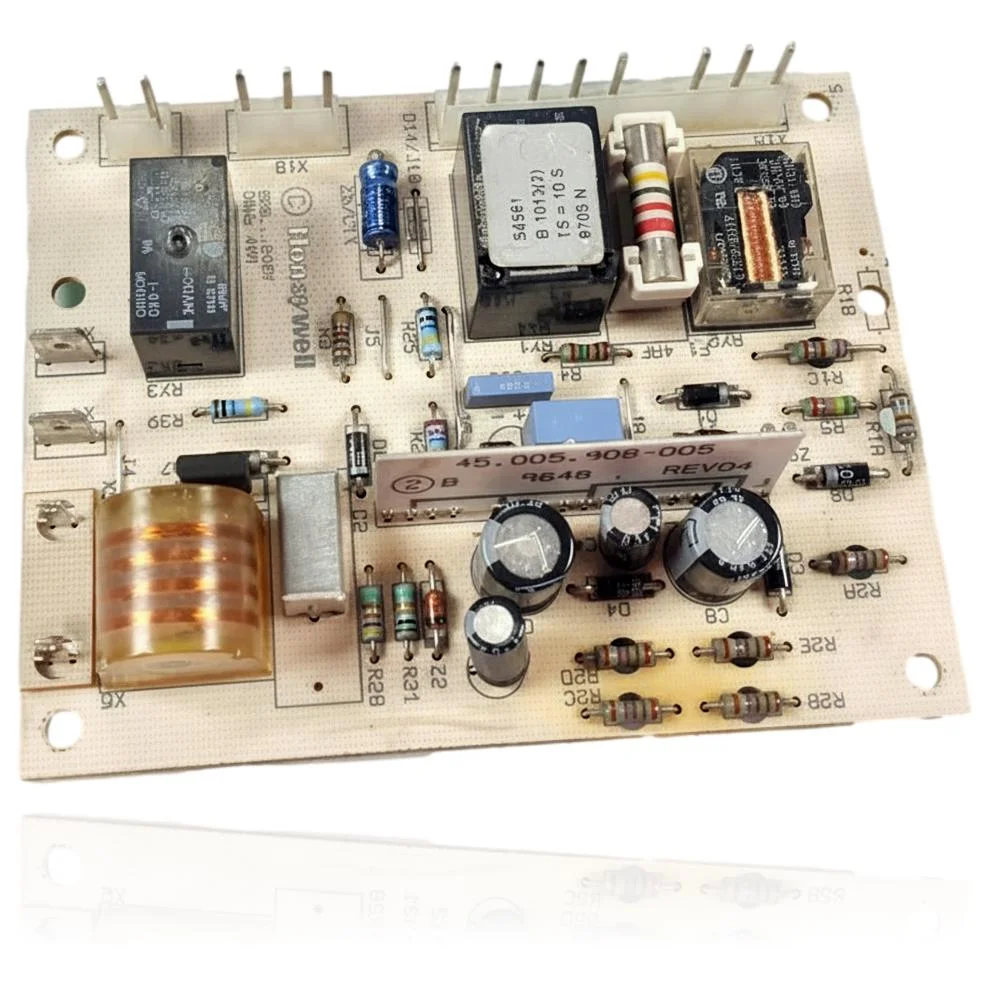

Elektronische Hilfsplatine Honeywell für Ferroli New Elite - Ref. 45.005.908-005 REV04

kompatibel mit der Referenz Ferroli

Platine. Neun nachgewiesene Kompatibilitäten: TF 120 EL und NEF96.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob es das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose auf der Elektronikplatine erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel startet und die Hauptplatine scheint in Ordnung zu sein, aber ein bestimmtes Element (Ventilator, Pumpe oder Ventil) wird nicht aktiviert.

  Ursache: Diese Zusatzplatine verwaltet spezifische Funktionen, die von der Hauptplatine delegiert werden, sodass ein Fehler hier nur diese Funktionen betrifft.

  Überprüfen Sie die Verkabelung und den Stecker zwischen der Hauptplatine und der Zusatzplatine, da sich dieser häufig durch die Vibrationen während des Betriebs lösen kann.

• 02

  Es erscheint ein Fehlercode auf dem Display, obwohl der Rest des Heizkessels normal funktioniert.

  Ursache: Das Hilfsmodul meldet seine eigenen Fehler über die Hauptplatine, weshalb der Code erscheint, auch wenn das Problem im Hilfsmodul liegt.

  Überprüfen Sie das Handbuch, um festzustellen, ob dieser Code mit dem Hilfsmodul verbunden ist, bevor Sie eine der beiden Platten wechseln.

• 03

  Der Ventilator startet nicht oder dreht sich unregelmäßig, wenn die Heizung eingeschaltet wird.

  Ursache: Wenn die Hilfseinheit ausfällt, kommt der Drehbefehl nicht oder falsch am Ventilator an, auch wenn dieser in gutem Zustand ist.

  Trenne den Ventilator und überprüfe, ob er sich von Hand frei dreht; wenn der Fehler elektrisch ist, deutet das mehr auf die Platine hin.

• 04

  Die Flamme steigt und fällt ohne ersichtlichen Grund, als ob der Heizkessel die Kontrolle über die Leistung verlieren würde.

  Ursache: Die Modulation hängt von Signalen ab, die in einigen Modellen zuerst durch das Hilfsgerät gehen, bevor sie das Gasventil erreichen.

  Überprüfen Sie, ob der Anschluss des Gasventils richtig sitzt und frei von Korrosion ist, bevor Sie die Platine beschuldigen.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: elektronische Platine Ferroli

SKU intern Uniclima

PEAHFE

Marke

Ferroli

Teileart

Elektronikplatinen

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Plakencode (Honeywell)

45.005.908-005 REV04
