Elektronikplatine LED-Anzeige für NEW ELITE C24E, C30E, F24, F24E, F30 und F30E
Die Elektronikplatine mit LED-Display für NEW ELITE C24E, C30E, F24, F24E, F30 und F30E ist das Bauteil, das das Zünden, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Heizkessels steuert. Bei einem Ausfall kann der Heizkessel möglicherweise nicht starten, sich blockieren oder ein unberechenbares Verhalten zeigen. Sie wird in mehreren Modellen der Reihe New Elite montiert, unter anderem im F24E. Der Austausch ist erforderlich, wenn du diese Funktionsprobleme erlebst.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- I39809641
- Garantie
- 1 Jahr
Ferroli-Kessel kompatibel mit der Referenz I39809641
Elektronische Platine mit der Referenz I39809641. Eine nachgewiesene Kompatibilität: F24E.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Ferroli F24E | New Elite | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. I39809641 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz I39809641 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Leiterplatte I39809641 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Bildschirm zeigt nichts an, nicht einmal eine eingeschaltete LED.
Ursache: Die Bildschirmplatine erhält keinen Strom oder der LED-Kreis ist beschädigt.
Überprüfen Sie, ob der flache 16-polige Stecker an beiden Enden richtig eingesteckt ist und keine gebogenen Pins aufweist.
- 02
Die LEDs blinken unregelmäßig oder schalten sich selbst ein und aus.
Ursache: Ein schlechter Kontakt im Flachbandkabel führt dazu, dass das Signal zwischen der Hauptplatine und dem Display intermittierend ankommt.
Trenne das Flachbandkabel ab und schließe es wieder an, wobei du darauf achtest, dass es nicht geknickt, eingeklemmt oder an den Anschlüssen oxidiert ist.
- 03
Der Kessel funktioniert normal, aber es wird keine Information im Display angezeigt.
Ursache: Der Fehler liegt auf der Anzeigeplatine oder ihrer Verbindung, nicht in der allgemeinen Steuerung des Heizkessels.
Überprüfen Sie, ob beim Drücken der Tasten der Fernbedienung interne Änderungen (Relais, Brenner) spürbar sind, auch wenn der Bildschirm dies nicht anzeigt; wenn ja, liegt das Problem an der LED-Platine, nicht an der Hauptplatine.
Fehlercodes von Ferroli, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| F50 | Anomalie in der Steuerung. | Es wurde ein Problem mit der Steuerungseinheit des Heizkessels festgestellt, das die allgemeine Funktionsweise beeinträchtigen kann. Wenn der Heizkessel nicht korrekt auf die Befehle reagiert oder Fehler aufweist, könnte die Ursache die Elektronikplatine sein. Überprüfen Sie die Verbindungen und den Zustand der Platine. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Ferroli I39809641
- Katalogreferenz
- I39809641
- SKU intern Uniclima
- CLEDFNE
- Marke
- Ferroli
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Stecker

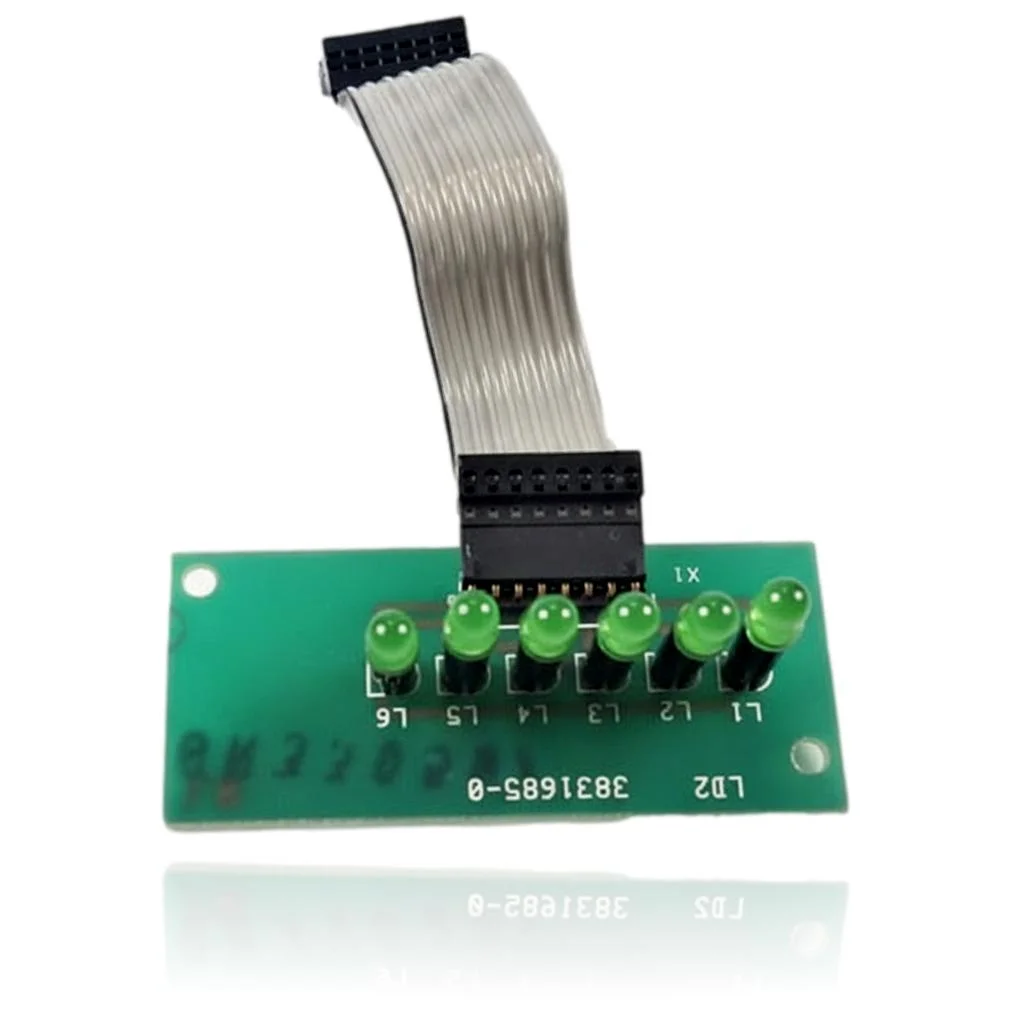

- Flachbandkabel mit 16 Pins, Bezeichnung X1
- LED-Anzeigen
- Reihe von 6 grünen LEDs (L1-L6)
- Zusätzliche LED
- Designator LD2
Häufige Fragen: die elektronische Platine I39809641
Ist dieses LED-Bildschirmmodul mit dem Kessel NEW ELITE F24E kompatibel?
Welche Anschlüsse hat die LED-Platine zur Identifizierung in der NEW ELITE F30?
Ersatzteile für Ferroli New Elite
