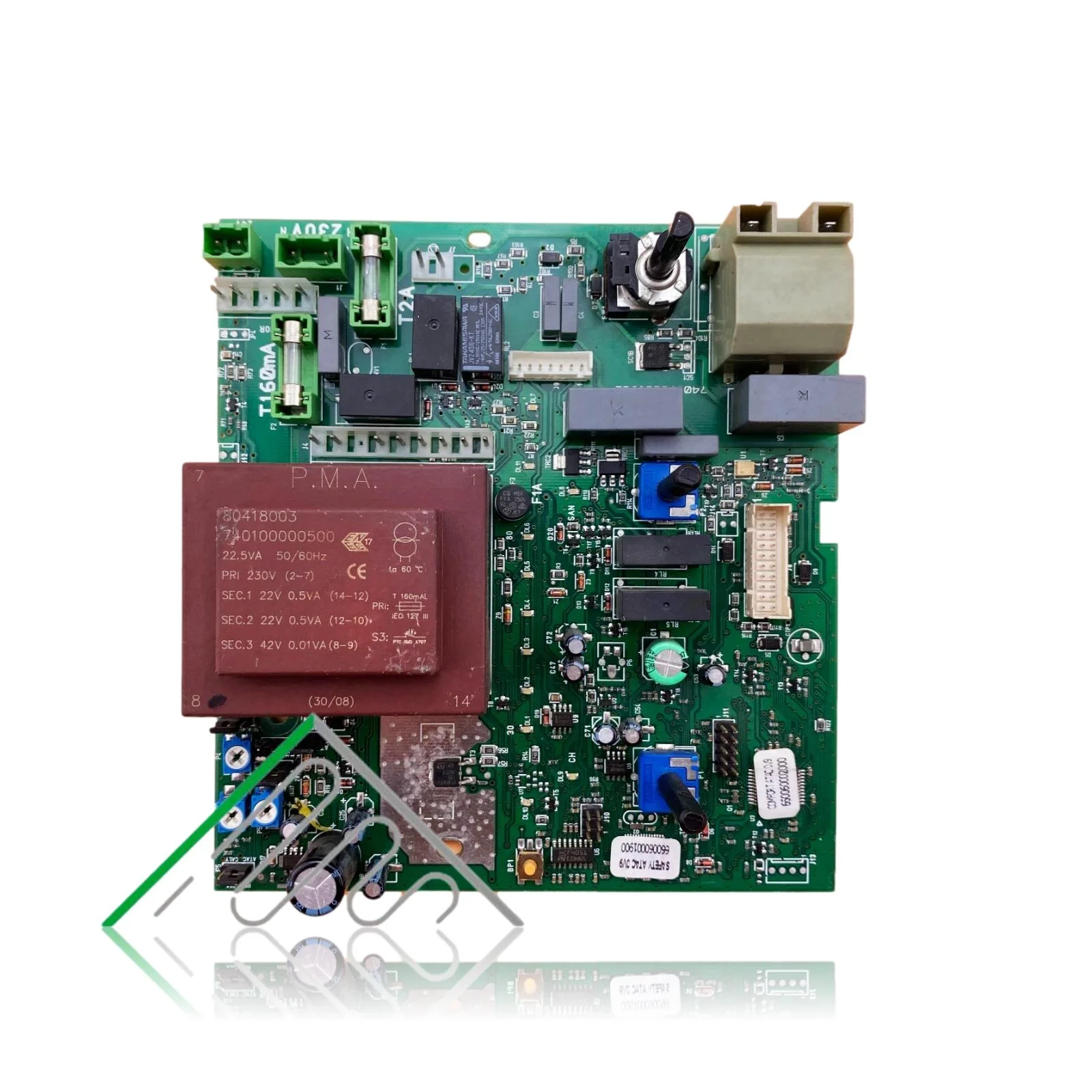

Elektronikplatine Chaffoteaux Elexia Confort 24FF Ref. 60000571

Mit der Referenz 60000571 kompatible Chaffoteaux-Kessel

Elektronische Platine mit der Referenz 60000571. 11 nachgewiesene Kompatibilitäten: 24 CF und 24 FF.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. 60000571 das Teil für Ihren Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 60000571 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die die Elektronikplatine 60000571 behebt.

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Die Steuerung reagiert nicht, aber der Heizkessel bleibt eingeschaltet.

  Ursache: Es gibt einen Fehler in der Kommunikation zwischen der Platine und dem Bedienfeld.

  Trenne und schließe die Steuerung wieder an. Überprüfe die Verkabelung, bevor du die Platine wechselst.

• 02

  Der Bildschirm leuchtet, aber die Pumpe, das Gasventil und der Ventilator starten nicht.

  Ursache: Die Platine aktiviert ihre Ausgänge nicht, obwohl sie die Heizanforderung erhält.

  Hören Sie, ob das Klicken der Relais zu hören ist, wenn Sie Heizung oder Warmwasser anfordern, bevor Sie die Platine als schuldhaft betrachten.

• 03

  Es riecht nach verbranntem oder Sie sehen dunkle Flecken in der Nähe des Transformators der Platine.

  Ursache: Eine Überspannung könnte den Transformator oder ein Bauteil der Stromversorgung beschädigt haben.

  Überprüfen Sie die Platte visuell auf dunkle Stellen oder aufgeblähte Komponenten, bevor Sie den Austausch bestätigen.

• 04

  Der Fehlercode des Programmierers ändert sich ohne klare Beziehung.

  Ursache: Ein Bauteil der Platine fällt intermittierend aus, bevor es ganz defekt wird.

  Notiere den Code und den genauen Zeitpunkt, an dem er erscheint, um auszuschließen, dass das Problem ein externen Sensor ist.

• 05

  Die Sicherung der Platine brennt kurz nach dem Austausch erneut durch.

  Ursache: Es gibt einen Kurzschluss auf der Platine oder in einem Bauteil, das die Stromversorgung übernimmt.

  Bevor du die Platine wechselst, trenne die Pumpe, das Ventil und den Ventilator nacheinander, um zu überprüfen, ob der Kurzschluss von außen kommt.

Fehlercodes von Chaffoteaux, die dieses Teil behebt.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Chaffoteaux 60000571

Katalogreferenz

60000571

Marke

Chaffoteaux

Teileart

Elektronikplatinen

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden

Was wir nicht überprüfen konnten, erscheint hier nicht.

Hersteller des Transformators

P.M.A.

Transformatorcode

80418003 / 740100000500

Transformatorleistung

22,5 VA, 50/60 Hz

Primärwicklung des Transformators

230V, Anschlüsse 2-7

Sekundärwicklungen des Transformators

SEC.1 22V 0,5VA (14-12); SEC.2 22V 0,5VA (12-10); SEC.3 42V 0,01VA (8-9)

Sicherungen der Platine

T160mA und T2A
