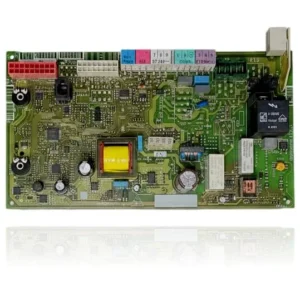

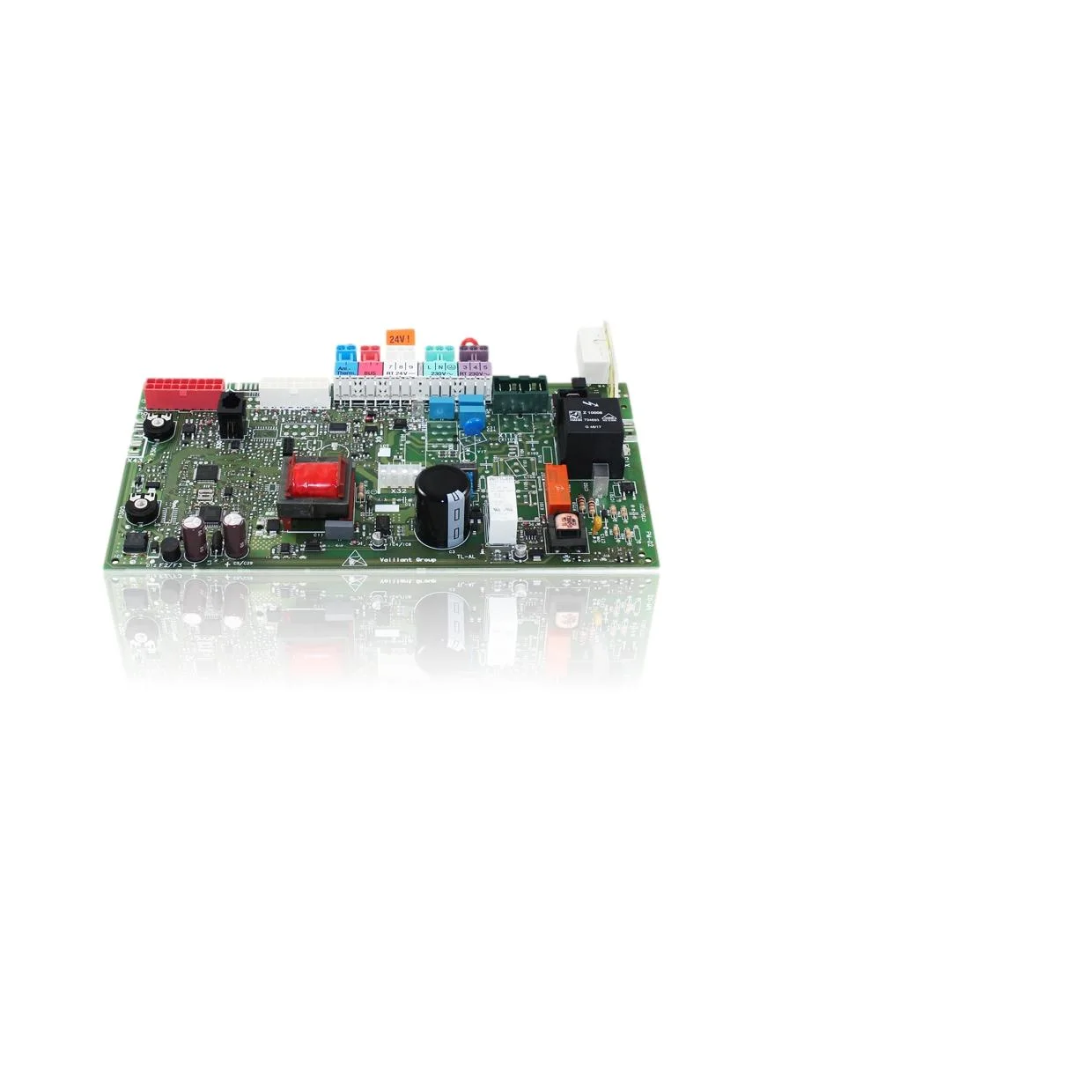

Platine électronique Vaillant VMW 296/3-5
Wenn Ihr Heizkessel nicht startet, blockiert oder ein erratisches Verhalten zeigt, benötigen Sie möglicherweise die Elektronikplatine Vaillant VMW 296/3-5, Referenz 0020092478. Diese Steuerplatine regelt das Zünden, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Heizkessels. Die Fehler F.61, F.62, F.63, F.64 und F.65 deuten auf Probleme mit diesem Bauteil hin. Sie ist kompatibel mit Modellen der ecoTEC plus VMW und VM Reihe, wie dem VMW 296/3-5 und dem VM 246/3-5, unter anderem. Sie sollten sie ersetzen, wenn Sie Funktionsstörungen des Heizkessels erleben.
inkl. MwSt.
Per WhatsApp anfragenHeizkessel Vaillant compatibles mit la referencia 0020092478
Elektronische Platine mit der Referenz 0020092478. 11 nachgewiesene Kompatibilitäten: VMW 296/3-5 und VMW 296/3-5 R3.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Vaillant VMW 296/3-5 | ecoTEC plus VMW (Kombigerät) | Kontrastiert |
| Vaillant VMW 296/3-5 R3 | ecoTEC plus VMW (Kombigerät) | Kontrastiert |
| Vaillant VMW 296/3-5 R5 | ecoTEC plus VMW (Kombigerät) | Kontrastiert |
| Vaillant VMW 346/3-5 | ecoTEC plus VMW (Kombigerät) | Kontrastiert |
| Vaillant VMW 346/3-5 R3 | ecoTEC plus VMW (Kombigerät) | Kontrastiert |
| Vaillant VMW 346/3-5 R5 | ecoTEC plus VMW (Kombigerät) | Kontrastiert |
| Vaillant VM 246/3-5 | ecoTEC plus VM (nur Heizung) | Kontrastiert |
| Vaillant VM 246/3-5 R3 | ecoTEC plus VM (nur Heizung) | Kontrastiert |
| Vaillant VM 376/3-5 | ecoTEC plus VM (nur Heizung) | Kontrastiert |
| Vaillant VM 376/3-5 R3 | ecoTEC plus VM (nur Heizung) | Kontrastiert |
| Vaillant VM 376/3-5 R5 | ecoTEC plus VM (nur Heizung) | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 0020092478 das Teil für deinen Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 0020092478 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome und Fehler, die die Elektronikplatine 0020092478 behebt.
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel startet nicht und es leuchtet kein Indikator.
Ursache: Die Platine erhält keinen Strom, weshalb sie keinen Zyklus starten kann.
Überprüfen Sie die Sicherung der Platine und den Eingangsstrom, bevor Sie sie wechseln.
- 02
Es erscheint alle paar Tage ein anderer Fehlercode, nicht immer derselbe.
Ursache: Eine sich verschlechternde Platine zeigt oft intermittierende und vielfältige Fehler.
Führen Sie ein Protokoll über die auftretenden Codes: Wenn sie stark variieren, ist es wahrscheinlicher, dass es sich um die Platine und nicht um einen spezifischen Sensor handelt.
- 03
Der Kessel reagiert nicht, wenn die Temperatur über das Bedienfeld erhöht oder gesenkt wird.
Ursache: Das Relais, das den Einschaltbefehl auf der Platine steuert, könnte möglicherweise nicht richtig funktionieren.
Prüfen Sie, ob das Bedienelement direkt am Kessel auf das Handeln reagiert.
- 04
Es ist ein Klickgeräusch auf der Platine zu hören, aber der Heizkessel reagiert nicht.
Ursache: Es ist das typische Geräusch eines abgenutzten mechanischen Relais, das den Kontakt nicht schließen kann.
Achte darauf, ob das Klicken genau mit dem Moment übereinstimmt, in dem du versuchst, sie zu starten.
Fehlercodes von Vaillant, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| F.61 | Fehler bei der Ansteuerung der Gasarmatur | Der Treiber/das Relais der Leiterplatte (PCB) steuert das Gasventil bei Anforderung nicht an. Spannung an den Klemmen des Ventils während der Anforderung prüfen; sind Verkabelung und Ventil in Ordnung und kommt kein stabiler Steuerbefehl an, ist die Leiterplatte defekt. |
| F.62 | Verzögerung der Abschaltung der Gasarmatur | Der Ausgang der Leiterplatte zum Ventil bleibt hängen oder weist einen Leckstrom auf (Relais/Leistungsstufe), sodass das Ventil nach dem Abschalten unter Spannung bleibt. Prüfen, ob die Spannung am Ventil sofort abfällt, sobald die Flamme erlischt; bleibt die Spannung bestehen und schließt das Ventil beim manuellen Abschalten, ist die Leiterplatte die Ursache. |
| F.63 | Fehler: EEPROM | Beschädigung/ungültiges Auslesen des EEPROM-Speichers auf der Leiterplatte. Wiederholungsversuch und Stabilität der Stromversorgung prüfen; besteht die Störung weiter, gegebenenfalls neu programmieren oder die Leiterplatte austauschen. |
| F.64 | Fehler in der Elektronik / NTC | Defekt des Messschaltkreises auf der Leiterplatte, der einen Kurzschluss am NTC interpretiert, obwohl dieser korrekt ist. Widerstände des NTC am Fühler und am Steckverbinder der Platine prüfen; sind die Messwerte korrekt und bleibt die Meldung bestehen, liegt der Fehler am Analogeingang der Leiterplatte. |
| F.65 | Störung: Temperatur der Elektronik | Die Leiterplatte erkennt eine interne Übertemperatur oder ihr Temperaturfühler ist beschädigt. Externe thermische Einflüsse und Belüftung prüfen; ist die Umgebungstemperatur normal und tritt die Störung erneut auf, ist die Elektronik/Leiterplatte defekt. |
| F.67 | Störung: Elektronik/Flamme | Störung in der Flammenauswertungselektronik der Leiterplatte (unplausibles Ionisationssignal). Elektrode/Kabel und Ionisationsstrom prüfen; sind diese korrekt und bleibt die Unplausibilität bestehen, ist die Erkennungsstufe auf der Leiterplatte defekt. |
| F.70 | Gerätecode ungültig (DSN) | Display und Leiterplatte wurden ausgetauscht, ohne die DSN/Codierung neu zu programmieren, oder die Leistungscodierung der Platine stimmt nicht überein. DSN im Servicemenü prüfen/einstellen und Codierwiderstand; ist dies nicht möglich, korrekte Leiterplatte einbauen und parametrieren. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Ficha de la Leiterplatte Vaillant 0020092478
- Katalogreferenz
- 0020092478
- Marke
- Vaillant
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Serigrafierter Plattencode
- TL-AL
- Hersteller
- Vaillant
- Rele code
- Z 10006
Handbücher und technische Dokumentation
Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.
- Handbuch Vaillant VMW 296/3-5 (PDF)Dokument © Vaillant, als technische Referenz bereitgestellt.
Dudas frecuentes sobre la Leiterplatte 0020092478
Gilt diese Platine für eine Vaillant VM 376/3-5 R5?
Wer stellt die Platine der Vaillant VMW 296/3-5 her?
Welcher Code ist auf dem Typenschild der VMW 346/3-5 aufgedruckt?
Gibt es einen Unterschied zwischen der Platte der VMW 296/3-5 und der der VM 246/3-5 R3?
