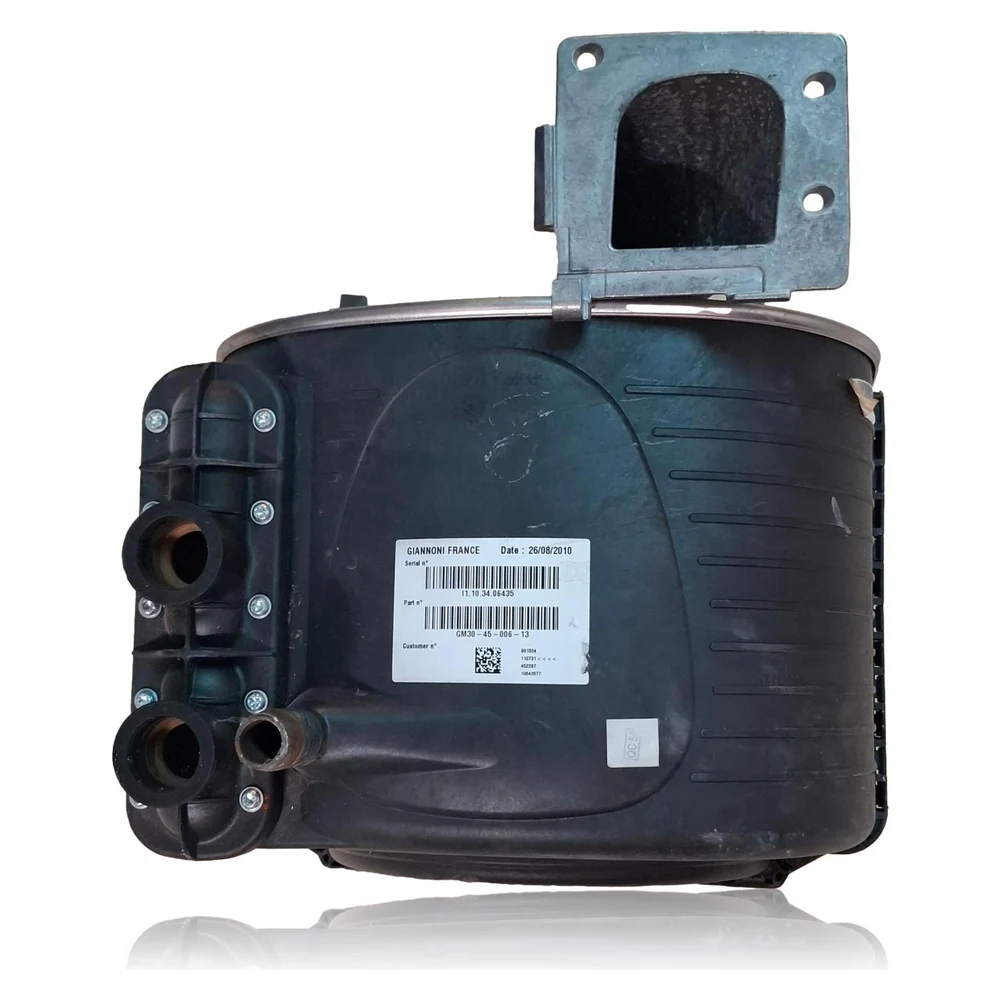

Primärwärmetauscher Vaillant VMW 296/3-5 (Giannoni GM30) Ref. GM30-45-006-13
Primärwärmetauscher (Thermodul) für Vaillant ecoTEC plus VMW 296/3-5. In diesem Heizkessel überträgt der Giannoni GM30 Block die Wärme vom Brenner auf den Heizkreislauf und leitet die Kondensate ab. Sein schlechter Zustand verursacht Übertemperaturen (F.23/F.24) oder Druckverluste bei Durchlöcherung.
inkl. MwSt.
Per WhatsApp anfragenVaillant Heizkessel, die mit der Referenz GM30-45-006-13 kompatibel sind.
Brennkammern mit der Referenz GM30-45-006-13. Drei nachgewiesene Kompatibilitäten: VMW 296/3-5 und VSC 246/2-C 170.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Vaillant VMW 296/3-5 | ecoTEC plus (gemischt, Serie 3-5) | Kontrastiert |
| Vaillant VSC 246/2-C 170 | ecoCOMPACT (kombiniert mit Speicher) | Kontrastiert |
| Vaillant VU 246/3-5 (plus 624) | ecoTEC plus (nur Heizung, Serie 3-5) | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie kann man überprüfen, ob die Ref. GM30-45-006-13 das Teil für deinen Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
Symptome und Fehler, die die Brennkammern GM30-45-006-13 beheben.
Häufige Symptome und Störungen
- 01
Blockierung mit F.23/F.24 nach wenigen Minuten der Nachfrage
Ursache: Unzureichender Durchfluss aufgrund einer internen Verstopfung des Wärmetauschers
Entlüften, Rücklauffilter reinigen, Pumpe überprüfen und mit P.0 wiederholen; wenn ΔT weiterhin sehr hoch ist, den Wärmetauscher verdächtigen.
- 02
Sehr schnelle Temperaturerhöhung und kalte Rückkehr
Ursache: Reduzierter interner Durchgang im Primärkreis
Werte für Vorlauf/Rücklauf im Diagnosemodus anzeigen; wenn die Pumpe liefert und der Bypass korrekt ist, Wärmetauscher überprüfen/ersetzen.
- 03
Langsame Druckabnahme und Tropfen durch den Kondensatablauf
Ursache: Mögliche Durchbohrung des Wärmetauschers in den Kondensatkreis
Ventilventil schließen, Heizkessel abstellen und Druck sowie Abfluss des Siphons überwachen; Dichtheitsprüfung des Moduls.
- 04
F.28 beim Start mit vollem oder verstopftem Siphon
Ursache: Kondensatansammlung im Wärmemodul
Siphon und Rohr entleeren/reinigen; Abführung der Kondensate des Wärmetauschers überprüfen
- 05
Geräusche von Kochen/„Kettling“ im Brenner
Ursache: Einschluss in den Lamellen/Rohren des Wärmetauschers
ΔT und Durchfluss messen; Sichtinspektion des Blocks und Zustand der Schlamm im Kreislauf.
Fehlercodes von Vaillant, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| F.22 | Sicherheitsabschaltung: Wassermangel | Installation füllen und entlüften; Drucksensor und Pumpe überprüfen. Wenn es einen internen Verlust zum Kondensatsiphon gibt (ständiges Tropfen bei kaltem Heizkessel), könnte der Wärmetauscher durchlöchert sein. |
| F.23 | Trennung: übermäßige Temperaturschwankung (Vor- und Rücklauf) | Entlüften, Pumpe/Filter/Bypass überprüfen. Wenn die Hydraulik korrekt ist und das Problem weiterhin besteht, könnte der Wärmetauscher teilweise verstopft sein, was zu einer übermäßigen Erhöhung des Vorlaufs führt. |
| F.24 | Abschaltung: zu schnelle Temperaturerhöhung | Überprüfen Sie die Entlüftung, den Durchfluss und den Druck. Eine interne Einschränkung des Wärmetauschers beschleunigt den Temperaturanstieg und löst diese Blockade aus. |
| F.20 | Abschaltung durch Temperaturlimitierer | Überprüfen Sie die NTC, die Verkabelung und die Ursachen für Überhitzung. Wenn die Pumpe und der Durchfluss korrekt sind, schließen Sie eine Verstopfung des Wärmetauschers aus. |
| F.28 | Zündstörung | Gas überprüfen, Zündung und Kondensatleitung/-siphon. Wenn der Kondensatablauf des Moduls verstopft ist, kann dies den Start verhindern. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt der Brennkammern Vaillant GM30-45-006-13
- Katalogreferenz
- GM30-45-006-13
- Marke
- Vaillant
- Teileart
- Brennkammern
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Marke des Heizkessels (Ziel dieses Dokuments)
- Vaillant ecoTEC plus VMW 296/3-5
- Hersteller des Bauteils
- Giannoni Frankreich
- Modell des Bauteils
- GM30-45-006-13 (Familie GM30)
- ref. OEM Vaillant zugeordnet (3-5)
- 0020018182 (Primärwärmetauscher VMW 296/3-5)
- ref. OEM Vaillant, die sie ersetzt
- 0020135131 (laut Ersatzteilkatalogen)
- empfohlene Dichtungen
- 0020025929
- Zustand
- aufbereitet (Reinigung, Dichtheitsprüfung, überprüft)
- Strom- und Gasabschaltung vor dem Eingreifen. Warten Sie, bis das Gerät abgekühlt ist.
- Entlüften Sie die Installation gründlich nach dem Wechsel; Restluft verursacht F.23/F.24.
- Verwenden Sie neue Dichtungen (Set 0020025929) und beachten Sie das von Vaillant angegebene Anzugsmoment.
- Überprüfen und reinigen Sie den Siphon und das Kondensatrohr; stellen Sie sicher, dass der Abfluss frei ist.
- Führen Sie nach der Montage die Prüfungen P.0/P.1 sowie die Überprüfung/Einstellung der Verbrennung (CO₂) gemäß Handbuch durch.
- Verwenden Sie keine wiederverwendbaren Dichtungen und manipulieren Sie das Modul nicht mit Werkzeugen, die die Lamellen verformen.
- Überprüfen Sie die genaue Übereinstimmung anhand der Stückliste und des Typschilds des Teils, bevor Sie es montieren.
Häufige Fragen zu den Brennkammern GM30-45-006-13
Eignet es sich für meine VMW 296/5-5?
Sind Dichtungen und ein Siphon enthalten?
Kann man reinigen statt zu wechseln?
Wie kann man sichergehen, dass die Kompatibilität gegeben ist?
