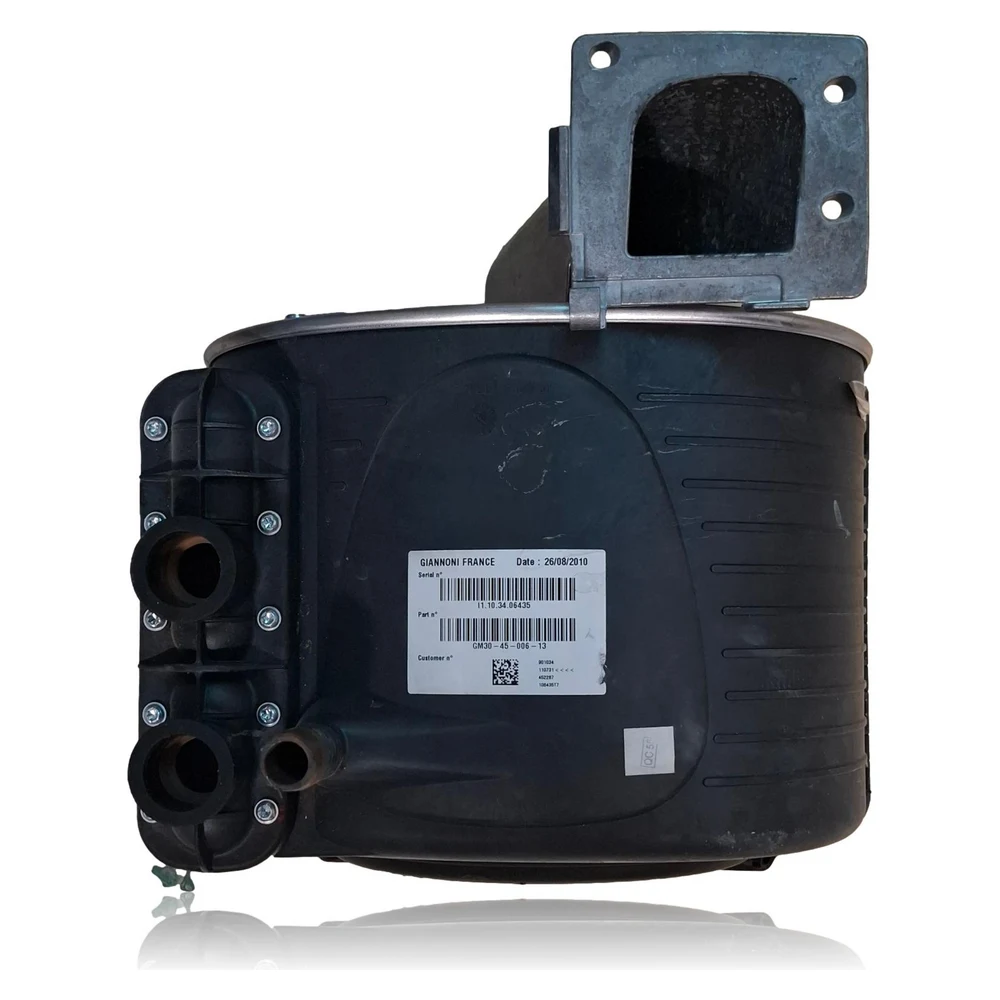

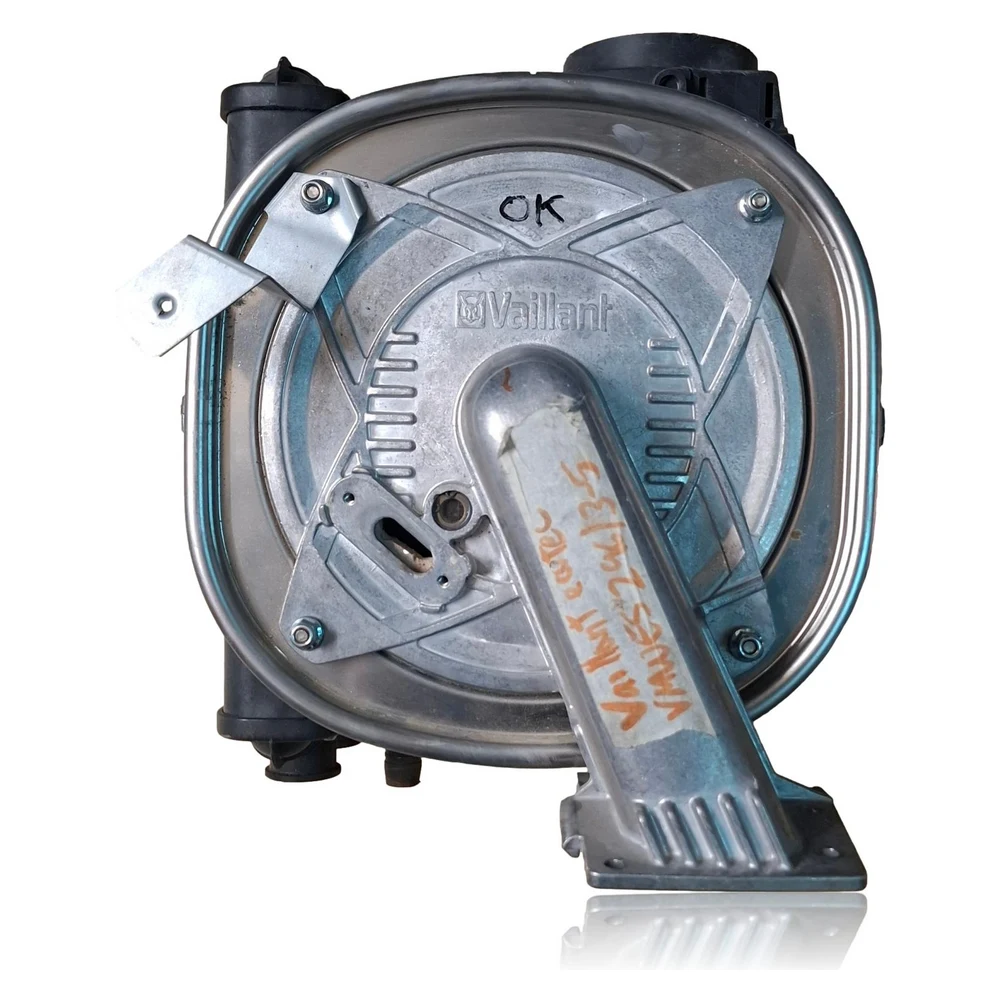

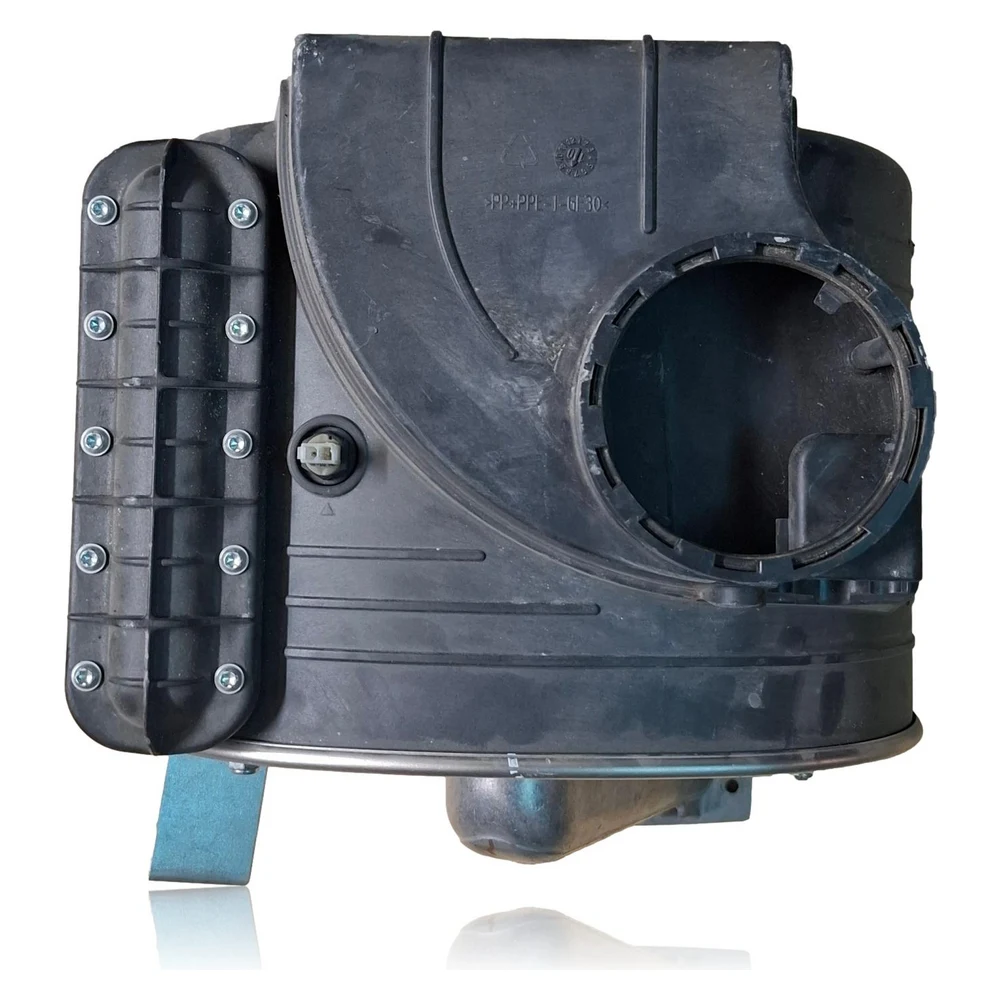

Brennkammer + Primärwärmetauscher Vaillant ecoTEC (Giannoni GM30-45-006-13) Ref. GM30-45-006-13
Wiederaufbereitetes Set für die Brennkammer mit primärem Kondensationswärmetauscher für Vaillant ecoTEC Heizkessel. Es handelt sich um einen Giannoni GM30-45-006-13; seine Funktion besteht darin, die Wärme des Brenners an den Heizkreislauf zu übertragen und die Kondensation der Abgase zu nutzen. Überprüfen Sie, ob Ihr Teil die gleiche Referenz auf dem Typenschild des Wärmetauschers trägt.
inkl. MwSt.
Per WhatsApp anfragenWie kann man überprüfen, ob die Ref. GM30-45-006-13 das Teil für deinen Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
Symptome und Fehler, die die Brennkammern GM30-45-006-13 beheben.
Häufige Symptome und Störungen
- 01
Wiederkehrender Druckverlust und weiße Flecken/Rost an der Basis
Ursache: Mikroleckage im Wärmetauscher oder an den Dichtungen des Primärkreises
Visuelle Inspektion in der Kammer; Primär isolieren und druckbeaufschlagen; Siphon für Kondensate auf Rostablagerungen überprüfen.
- 02
Geräusche von Sieden und Knallen aufgrund von Übertemperatur
Ursache: Einschlüsse/Schlamm im Primärkreis bei niedrigem Durchfluss
ΔT Eingang/Rücklauf bei Leistung messen; Filter, Pumpe und Durchfluss überprüfen; wenn ΔT>30 K konstant, Entkalkung oder Austausch bewerten.
- 03
Anomaler Geruch oder hohe CO/CO₂-Werte außerhalb des Bereichs
Ursache: Undichtigkeiten an Dichtungen der Kammer oder thermische Verformung
Dichtheitsprüfung der Kammer und Verbrennungsanalyse; Dichtungen ersetzen und Sitz des Brenners überprüfen.
- 04
Trübe oder mit metallischen Rückständen versehene Kondensate
Ursache: Interne Korrosion oder Oxidwäsche
pH und Aussehen des Abflusses überprüfen; Basis der Kammer und Zu-/Rückverbindungen inspizieren.
Fehlercodes von Vaillant, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| F.22 | Abschaltung wegen Wassermangel oder unzureichendem Druck. | Füllen und entleeren. Wenn der Druck erneut fällt, überprüfen Sie auf Leckagen im Wärmetauscher (Mikroleckagen im Kreislauf/Kondensate). Überprüfen Sie das Ausdehnungsgefäß und den Drucksensor. ([vaillant.es](https://www.vaillant.es/downloads/productos/ecotec/ecotec-plus-mixta/ecotec-plus-mixta-vmw/ecotec-plus-vmw-manual-de-instalacion-1315248.pdf)) |
| F.23 | Exzessiver Temperaturunterschied Vorlauf/Rücklauf. | Überprüfen Sie die Pumpe, den Filter und den Durchfluss. Ein teilweise verstopfter Primärkreis kann ein hohes ΔT verursachen und F.23 aktivieren. Reinigen Sie den Kreislauf und prüfen Sie den Austausch, falls das Problem weiterhin besteht. |
| F.24 | Zu schneller Temperaturanstieg. | Unzureichende Entlüftung oder mangelhafte Zirkulation. Wenn die Hydraulik korrekt ist, schließen Sie eine interne Verkalkung des Wärmetauschers aus. ([vaillant.es](https://www.vaillant.es/downloads/productos/ecotec/ecotec-plus-mixta/ecotec-plus-mixta-vmw/ecotec-plus-vmw-manual-de-instalacion-1315248.pdf)) |
| F.75 | Es wird kein Druckunterschied beim Starten der Pumpe erkannt. | Überprüfen Sie den Druck, die Pumpe und den Sensor. Wenn es einen externen Durchfluss gibt, aber keinen Puls, kann eine starke Verstopfung im Primärkreis die Ursache sein. |
| F.76 | Überhitzungsschutz des Primärwärmetauschers aktiv. | Überprüfen Sie die Verkabelung der thermischen Sicherung, den Durchfluss und den Zustand des Wärmetauschers. Ersetzen Sie den Primärkreis, wenn Schäden oder interne Blockaden vorliegen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt der Brennkammern Vaillant GM30-45-006-13
- Katalogreferenz
- GM30-45-006-13
- Marke
- Vaillant
- Teileart
- Brennkammern
- Einheiten auf Lager
- 2 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Hersteller der Komponente
- Giannoni
- Plattennummer (Teil)
- GM30-45-006-13
- Set
- Brennkammer mit geschlossener Verbrennung + Primärwärmetauscher mit Kondensation
- Geometrische Familie
- GM30-45-006-1x (≈30–31 kW, Teileliste zur Überprüfung) ([gumtree.com](https://www.gumtree.com/p/plumbing-central-heating/vaillant-ecotec-plus-831-r1-main-heat-exchanger-gm30-45-006-11-giannoni-31kw-boiler-part/1491089620?utm_source=openai))
- Körpermaterial
- Edelstahl (Primär von der Kondensation)
- OEM-Äquivalenzen (nicht bestätigt für -006-13)
- Vaillant 0020018182 → 0020135131 (allgemeiner Austausch der Familie) ([dispart.fr](https://www.dispart.fr/p/pieces-detachees-chaudiere/echangeur-de-chaleur-ref-0020135131-A7818912?utm_source=openai))

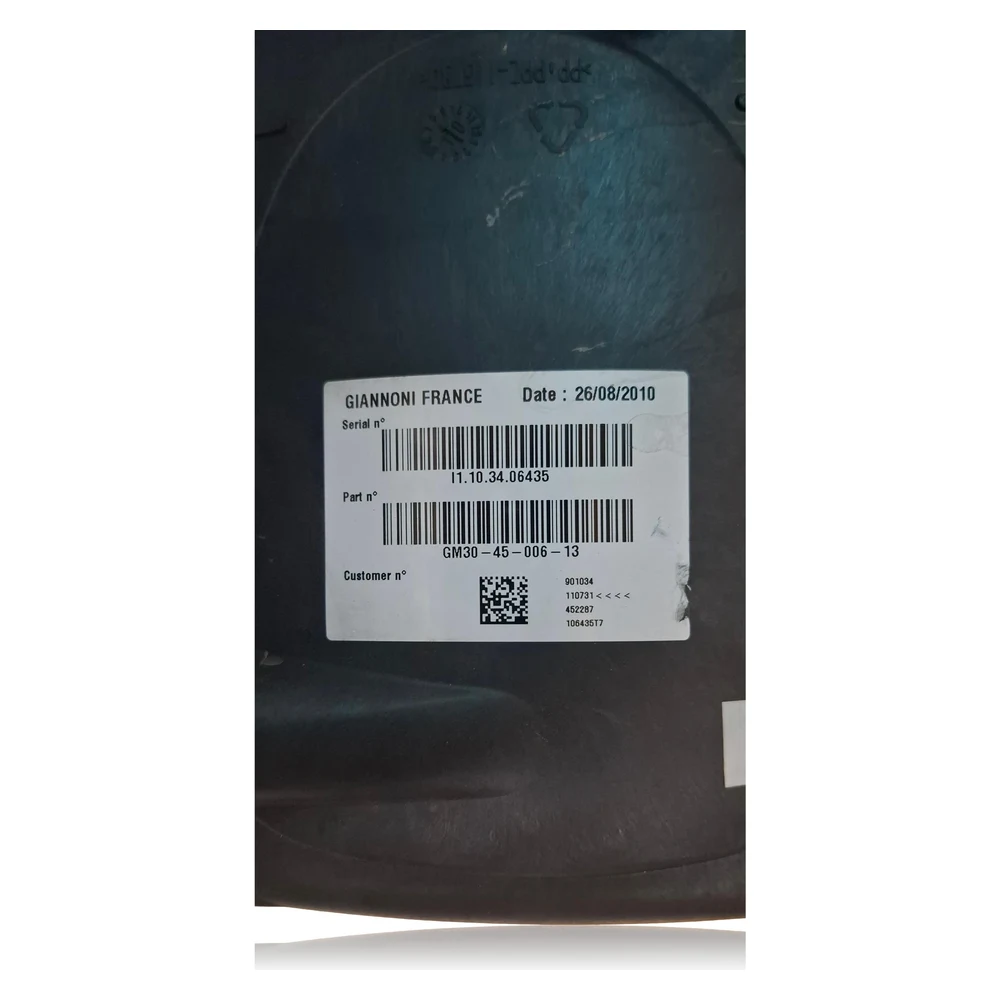

- Zusätzliche beobachtete Etiketten
- 11.10.34.06435 / 901034 / 110731 / 452287 / 10643577
- Zustand
- Generalüberholt
- Gas- und Stromabschaltung vor dem Eingreifen.
- Warten Sie, bis das Gerät kalt ist; entleeren und entlüften Sie den Kreislauf.
- Verwenden Sie immer neue Dichtungen (Kameradeckel, O-Ringe für Vor- und Rücklauf, Elektroden-Dichtungen).
- Wenden Sie die Anzugspaarungen und -sequenzen gemäß der Herstelleranleitung an.
- Nach dem Austausch vollständige Entlüftung und Überprüfung der Dichtheit des Kreislaufs und der Kammer.
- Führen Sie eine Verbrennungsanalyse und eine CO₂-Einstellung/Parametrierung gemäß dem Handbuch durch, bevor Sie es übergeben.
- Überprüfen Sie den Siphon und den Kondensatablauf; reinigen und füllen Sie den Siphon auf.
- Überprüfen Sie, dass es sich nicht um GM30-45-004-xx (≈24 kW) oder GM30-45-008-xx (≈34–36 kW) handelt.
Häufige Fragen zu den Brennkammern GM30-45-006-13
Eignet sich das für meinen Vaillant ecoTEC plus VMW 296/3-5?
Kann ich einen GM30-45-006-16 anstelle von -006-13 montieren?
Ich habe F.22/F.23/F.24/F.75/F.76, ist es sicher, dass der Schuldige der Primärkreis ist?
Sind Dichtungen und Schrauben enthalten?
