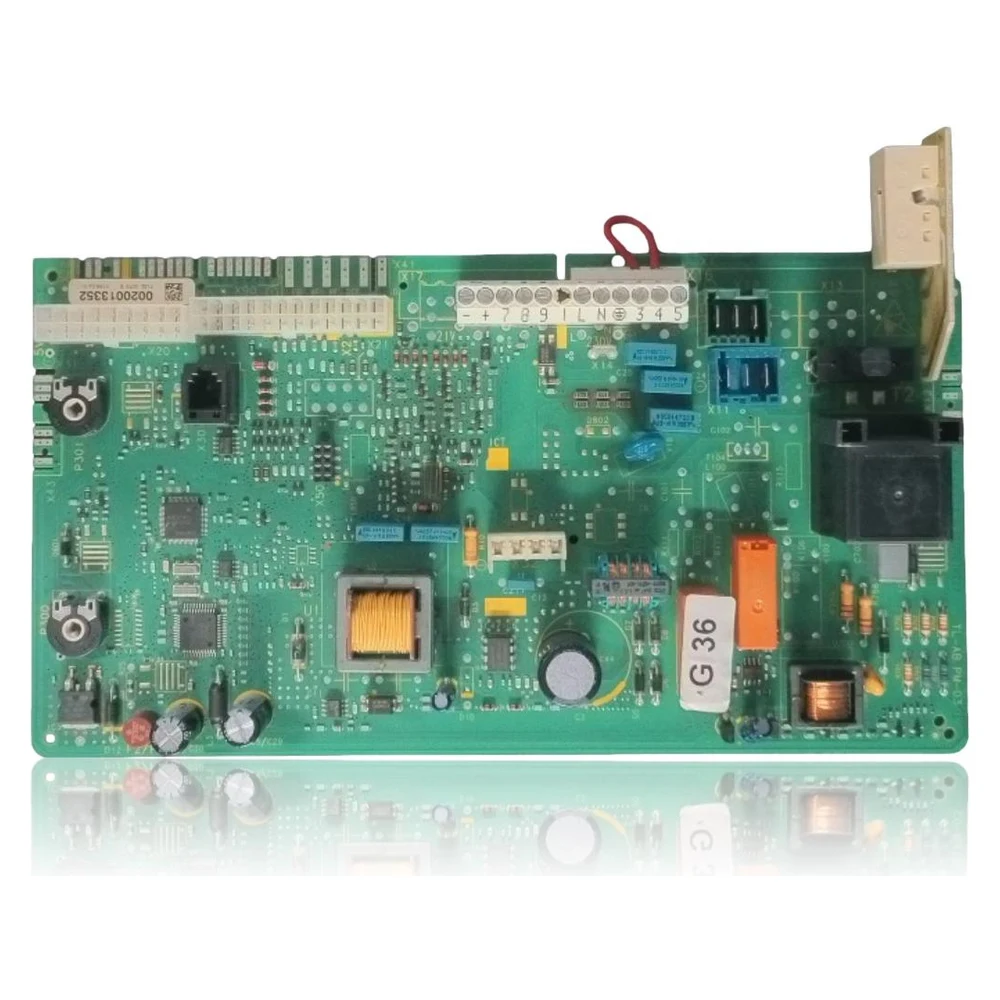

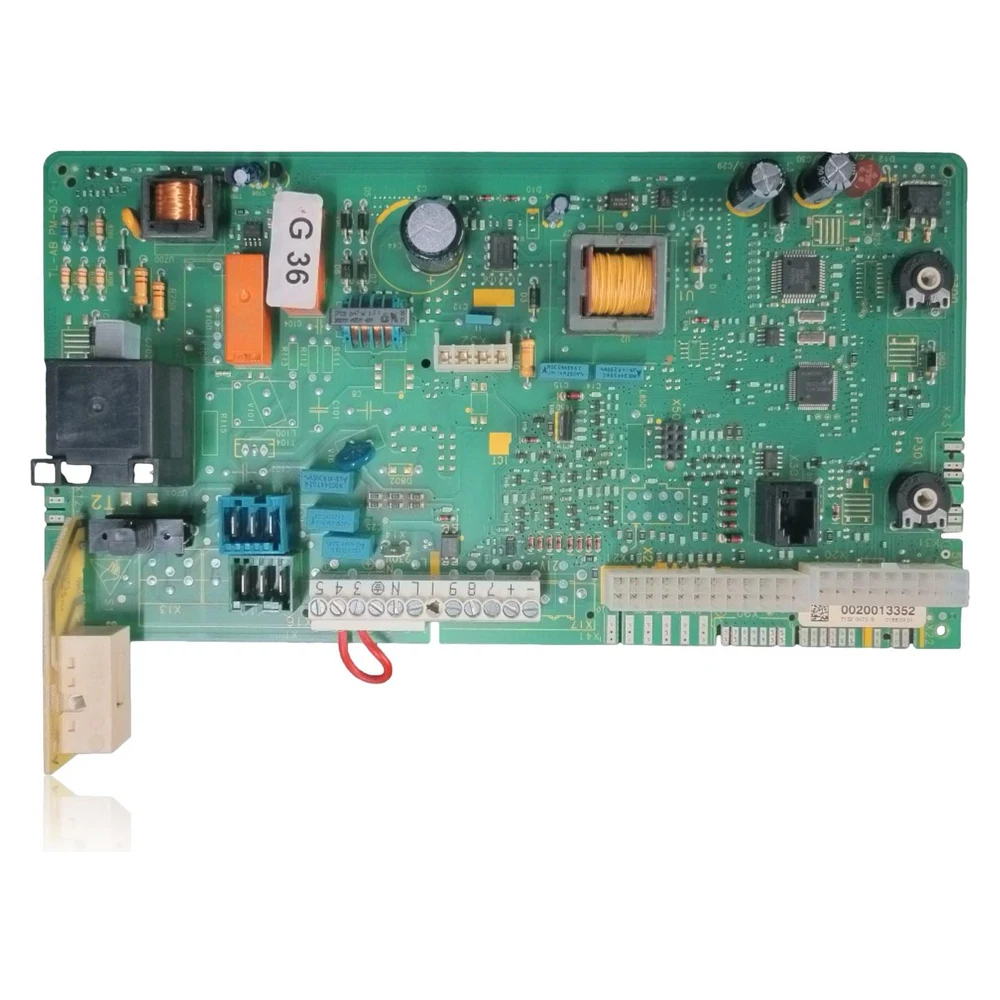

Display-Platine Vaillant turboTEC Pro VMW ES 242/3-3 M (Display PCB) Ref. 0020040154
Elektronische Anzeigeplatine für Vaillant turboTEC pro VMW ES 242/3-3 M. Es ist die Benutzeroberfläche: zeigt Druck/Zustände, Fehlercodes an und ermöglicht die Steuerung des Heizkessels. Überholt und getestet, ersetzt die vorherige Ref. 0020023068. Es ist nicht die Hauptplatine (BMU) und behebt keine Fehler im Gas, der Pumpe oder im Druck.
inkl. MwSt.
Per WhatsApp anfragenVaillant Heizkessel kompatibel mit der Referenz 0020040154
Elektronische Platine mit der Referenz 0020040154. Zwei bestätigte Kompatibilitäten mit zwei unabhängigen Quellen: VMW ES 242/3-3 M und VMW 242/4-3 M (R1).
Kompatibilität bestätigt
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Vaillant VMW ES 242/3-3 M | turboTEC pro (ohne Kondensation) | Bestätigt · 2 Quellen |
| Vaillant VMW 242/4-3 M (R1) | turboTEC pro (ohne Kondensation) | Bestätigt · 2 Quellen |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie kann man überprüfen, ob die Referenz 0020040154 das Teil für deinen Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Array
- Array
- Array
- Array
- Array
Symptome und Fehler, die die Elektronikplatine 0020040154 behebt.
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Bildschirm aus, aber der Heizkessel heizt mit externem Steuergerät.
Ursache: Fehlende 5 Vcc am Displaystecker, beschädigter Kabelbaum oder defektes Display
Messen Sie 5 Vcc, die von der Hauptelektronik am Displaystecker bereitgestellt werden; überprüfen Sie die Kontinuität des Kabels und, wenn stabile 5 Vcc vorhanden sind, ersetzen Sie das Display.
- 02
Dunkle, permanente oder unleserliche Segmente des LCD.
Ursache: LCD-Müdigkeit oder Treiber des Displays
Kontrast/Helligkeit anpassen (falls zutreffend), sanftes Klopfen auf den Rahmen, um einen Wackelkontakt auszuschließen; falls das Problem weiterhin besteht, das Displaymodul ersetzen.
- 03
Die Tasten +/−/i reagieren nicht oder tun dies zufällig.
Ursache: Tastatur des Displays oder interne Kontakte beschädigt
Führen Sie einen Tastentest im Diagnosetmodus durch; wenn der Stecker und 5 Vcc korrekt sind und die Hauptplatine mit der Fernbedienung reagiert, ersetzen Sie das Display.
- 04
Code F.70 nach Austausch von Bauteilen
Ursache: Display und Hauptplatine gleichzeitig ohne Parametrierung ersetzt.
Geben Sie den Varianten-Code des Geräts in d.93 gemäß Handbuch ein; wenn er nach dem Austausch nur des Displays erscheint, überprüfen Sie die Referenz/Kompatibilität.
- 05
Blinken/Neustart des Displays beim Starten der Pumpe oder des Ventilators
Ursache: Spannungsabfall bei Niederspannung oder Wackelkontakt des Kabelbaums
Stabilität von 5 Vcc während der Nachfrage messen; Kontakte des Steckers überprüfen und reinigen; wenn das 5 Vcc von der BMU abfällt, das Netzteil der Hauptplatine überprüfen.
Fehlercodes von Vaillant, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| F.70 | Ungültige Gerätevart für Bildschirm und/oder Elektronik | Es erscheint, wenn Display und Hauptplatine gleichzeitig gewechselt werden. Lösung: die korrekte Variante des Geräts in d.93 eingeben. Direkter Zusammenhang mit diesem Teil, wenn es zusammen mit der BMU ersetzt wird. |
| F.49 | Niederspannung im eBUS | Typische Ursache: Kurzschluss/Überlastung im eBUS oder zwei Quellen mit unterschiedlicher Polarität. Der Display verursacht dies normalerweise nicht; Zubehör eBUS/Verkabelung überprüfen. Wenn das Problem bei getrenntem eBUS weiterhin besteht, die Hauptplatine überprüfen. |
| F.28 | Zündstörung | Es wird nicht durch das Display verursacht. Überprüfen Sie die Gasversorgung und -einstellung, den Zündelektroden-/Kabel, die Erdung und das Gasventil. Der Austausch des Displays behebt diesen Fehler nicht. |
| F.29 | Flammenverlust im Betrieb | Nicht im Zusammenhang mit dem Display. Gasversorgung, Ionisation und Masse überprüfen. Diagnose und Reparatur im Brennstoff-/Sicherheitskreis. |
| F.75 | Kein Druckanstieg beim Starten der Pumpe | Es wird nicht durch das Display verursacht. Überprüfen Sie den Wasserdrucksensor, die Pumpe, die Luft im Kreislauf und den Installationsdruck. Der Austausch des Displays ist nur zur Anzeige des Drucks und des Fehlers relevant. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt der Elektronikplatine Vaillant 0020040154
- OEM-Referenz
- 0020040154
- Marke
- Vaillant
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 6 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Vaillant-Referenz
- 0020040154 (Anzeige), ersetzt 0020023068
- Kompatibilität bestätigt
- turboTEC pro VMW 242/3-3 M; auch gültig für 242/4-3 M (R1) gemäß Stückliste
- Ernährung
- 5 Vcc (von der Hauptelektronik/BMU)
- Standort
- Steuergehäuse, Front; Zerlegung Gruppe 4912 Pos. 05
- Verbindung
- Multipoliger Stecker über ein dediziertes Kabelbaum (z. B. Kabel 081222 im Einzelteil)
- Leistung des Heizkessels
- 24 kW (Modell 242; 9,6–24,0 kW laut Handbuch ES)
- Obligatorische Unterbrechung der Stromversorgung und Schließung des Gases vor dem Eingreifen; nur qualifiziertes Personal darf zur Messung wieder einschalten.
- Elektrostatische Entladung (ESD): Handhaben Sie die PCB mit einem Armband/Erde und vermeiden Sie es, Leiterbahnen und Pins zu berühren.
- Es wird nicht in die Hydraulik eingegriffen: es sind keine Entlüftung oder Dichtungswechsel erforderlich, es sei denn, zusätzliche Elemente werden demontiert.
- Nicht verwechseln mit der Hauptplatine (BMU). Die BMU arbeitet mit 230 V~ und steuert Gas und Pumpe.
- Nach dem gleichzeitigen Austausch von Display und BMU, d.93 mit der richtigen Variante parametrieren, um F.70 zu beseitigen.
- Überprüfen Sie immer die Referenz in der Dokumentation/Teileliste des Modells, bevor Sie es montieren.
