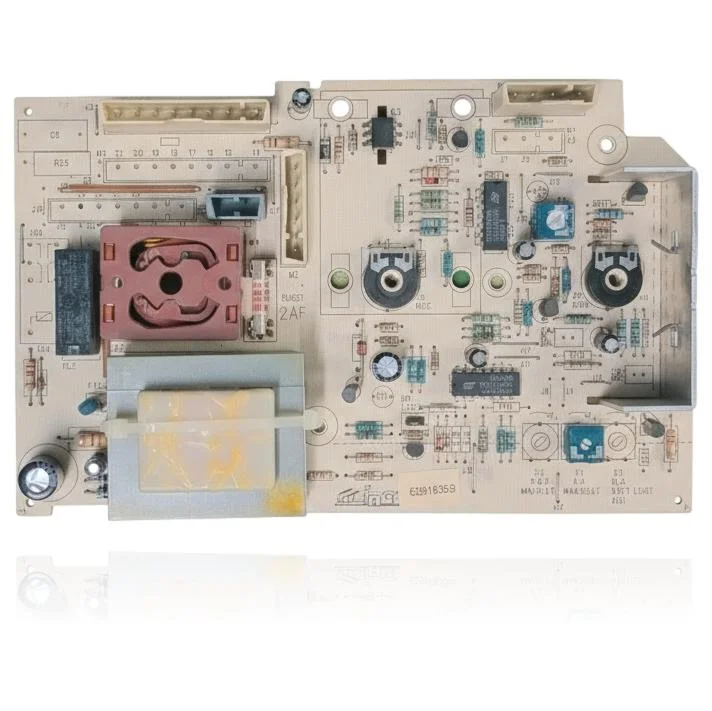

Platine électronique Beretta Mynute 20 Ineco Ref. R8353
Steuerelektronikplatte für Beretta Mynute 20 und Mynute 20 CAP Heizkessel. Die Schaltung zeigt das Logo von Ineco als Hersteller, drei Trimmer zur Einstellung (P1 maximale Leistung, P2 minimale Leistung, P3 sanfter Zündungsanpassung) und eine 2A Schnellblase (FUSE1 2AF). Sie wird ersetzt, wenn die Steuerplatte nicht mehr richtig funktioniert.
inkl. MwSt.
Per WhatsApp anfragenDatenblatt: Beretta Heizkessel kompatibel mit der Referenz R8353
Elektronische Platine mit der Referenz R8353. Zwei bestätigte Kompatibilitäten: Mynute 20/20 (640353) und Mynute 20/20 CAP (640483).
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Beretta Mynute 20/20 (640353) | Beretta Mynute 20/20 | Kontrastiert |
| Beretta Mynute 20/20 CAP (640483) | Beretta Mynute 20/20 | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Referenz R8353 das Teil für deinen Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz R8353 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome und Fehler, die die elektronische Platine R8353 behebt.
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Heizkessel zündet nicht und Sie vermuten, dass die Sicherung der Platine defekt ist.
Ursache: Die Platine hat eine Schnellschmelzsicherung (2A), die den Steuerkreis schützt; wenn sie durchbrennt, kann der Heizkessel nicht eingeschaltet werden.
Überprüfen Sie visuell oder messen Sie mit einem Multimeter die Sicherung FUSE1 (2A), bevor Sie die gesamte Platine austauschen.
- 02
Die Flamme passt nicht gut zwischen minimaler und maximaler Leistung, sie springt oder ist immer auf Maximum.
Ursache: Die Trimmer P1 und P2 auf dieser Platine regeln die maximale und minimale Leistung; wenn sie nicht richtig eingestellt oder beschädigt sind, moduliert die Flamme nicht korrekt.
Überprüfe, ob jemand kürzlich die Trimmer P1/P2 berührt hat, bevor du die Platine wechselst, oder ob eine einfache Neuanpassung das Problem löst.
- 03
Die Zündung ist abrupt, ohne den gewohnten sanften Flammenanstieg (der progressive Zündvorgang funktioniert nicht).
Ursache: Der Trimmer P3 auf dieser Platine steuert die Einstellung der sanften Zündung; wenn er ausfällt, zündet der Kessel abrupt oder mit Knallgeräuschen.
Beobachte, ob das plötzliche Zünden konstant oder nur gelegentlich ist und ob es mit anderen elektrischen Symptomen zusammenfällt, bevor du entscheidest, die Platine zu wechseln.
Fehlercodes von Beretta, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| A01 | Endgültige Blockierung des Heizkessels durch Störung des ACF-Moduls (elektronische Flammenüberwachung), angezeigt durch das Symbol der durchgestrichenen Flamme und dauerhaft leuchtende rote LED. | Das ACF-Modul ist der in die Hauptleiterplatte (R8353) integrierte Steuer- und Flammenüberwachungskreis; wenn die Leiterplatte selbst ausfällt oder das ACF-Modul blockiert, wird A01 ausgelöst, auch wenn Zündfunke und Gas vorhanden sind. Prüfen: Nach Betätigen von RESET tritt die Blockierung ohne echte Verbrennungsursache erneut auf (Elektrode, Gas, Ionisation in Ordnung); die PCB auf verbrannte Leiterbahnen/Bauteile untersuchen und Ein-/Ausgangsspannungen mit dem Multimeter prüfen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Beretta R8353
- Katalogreferenz
- R8353
- Marke
- Beretta
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Hersteller der Platine
- Ineco
- Sicherung
- SICHERUNG1, 2A schnelle Aktion (2AF)
- Trimmer P1
- Einstellung der maximalen Leistung (MAX.HEAT)
- Trimmer P2
- Einstellung der minimalen Leistung (MIN.HEAT)
- Trimmer P3
- Einstellung der sanften Zündung (SOFT LIGHT ADJ.)
Handbücher und technische Dokumentation
Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.
- Handbuch Beretta Mynute 20/20 CAP (640483) (PDF)Dokument © Beretta, als technische Referenz bereitgestellt.
Häufige Fragen: die elektronische Platine R8353
Ist diese Platte Ineco Ref. R8353 für die Beretta Mynute 20 CAP geeignet?
Wer stellt die Platine R8353 der Beretta Mynute 20 her?
Welches Sicherung benötigt die Platine der Mynute 20 und mit welcher Amperezahl?
Wofür dienen die Trimmer P1, P2 und P3 auf dieser Platine?
