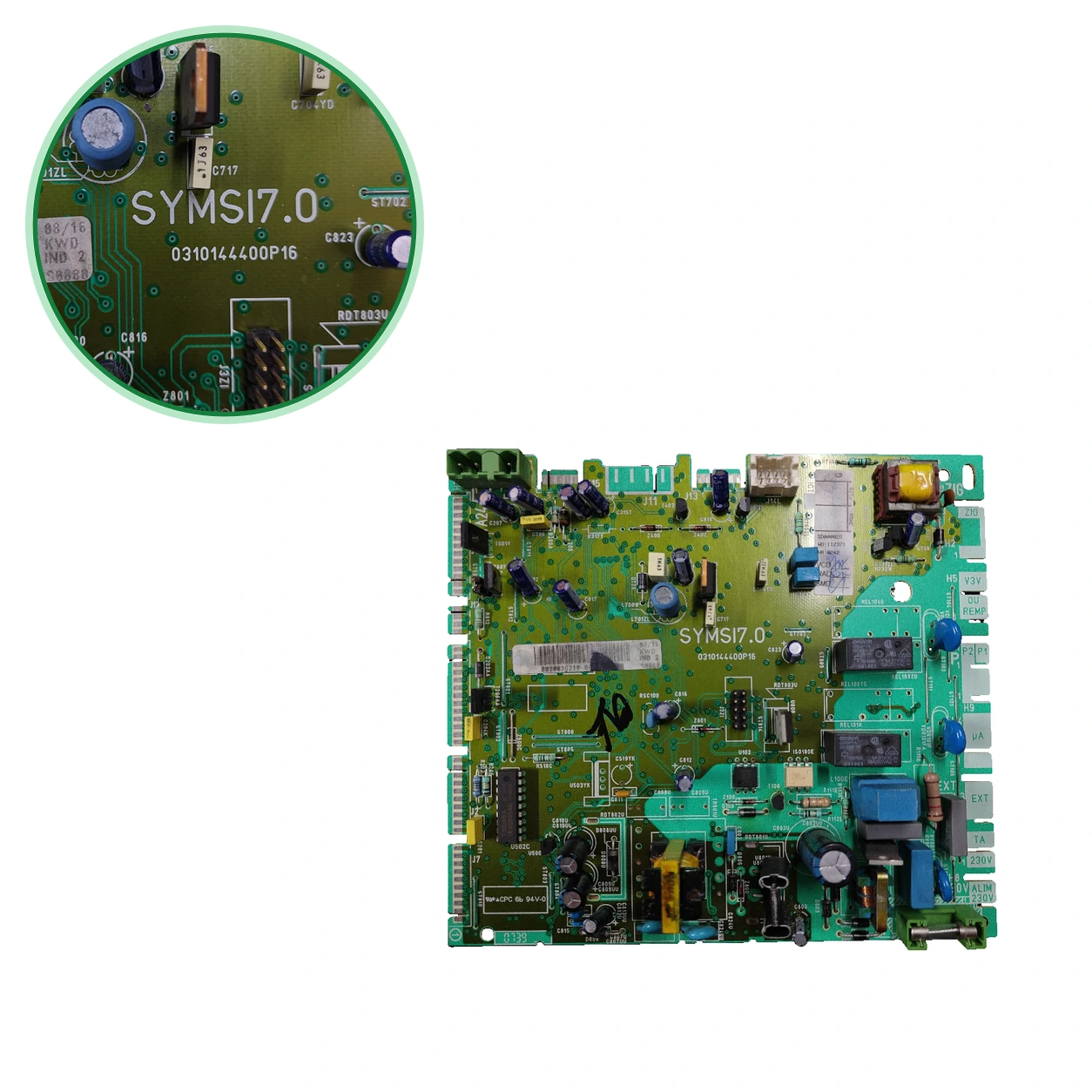

Platine Elektronik Saunier Duval SYMSI 7.0 · 0310144400P16 für Themafast F25 E H-MOD

Es handelt sich um die Steuerplatine des Heizkessels: Sie ist für das Zünden, die Modulation, die Sicherheit und die Temperaturregelung verantwortlich. Sie wird verdächtigt, wenn der Heizkessel nicht zündet oder nicht reagiert, sich zurücksetzt oder ohne physikalische Ursache Fehler anzeigt.

Teileart: Saunier Duval
Zustand: Generalüberholt
SKU intern: PLC097
Garantie: 1 Jahr

inkl. MwSt. Lager · 2 Stk.

Kompatibilität

Kompatible Saunier Duval Kessel

Saunier Duval. Vier bestätigte Kompatibilitäten: Saunier Duval Themafast F25 E H-MOD und Saunier Duval Themaclassic F25E. Es gibt noch 4 weitere Modelle, die wir derzeit überprüfen.

Bewährte Kompatibilität

Kesselmodell	Familie	Überprüfung
Saunier Duval Themafast F25 E H-MOD	Saunier Duval	Kontrastiert
Saunier Duval Themaclassic F25E	Saunier Duval	Kontrastiert
Saunier Duval Themafast C 25 E	Saunier Duval	Kontrastiert
Saunier Duval F1LA	Saunier Duval	Kontrastiert

Überprüfungsbedürftige Modelle

Diese Modelle sind mit dieser Referenz verbunden, aber wir haben sie noch nicht vollständig überprüft, also wir halten sie nicht für kompatibel. Wenn Ihr Kessel einer von ihnen ist, senden Sie uns ein Foto des Teils, das Sie austauschen möchten, und wir überprüfen es, bevor Sie es kaufen.

Saunier Duval Themafast F 30 E H-MOD	Saunier Duval	Nicht bestätigt
Saunier Duval Themafast F 24 E	Saunier Duval	Nicht bestätigt
Saunier Duval Themaclassic C 24 E, C 25 E, F 24 E und AS 24/25/30 E	Saunier Duval	Nicht bestätigt
Saunier Duval Themafast F25E und F30E	Saunier Duval	Nicht bestätigt

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Leitfaden

Wie überprüft man, ob es das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

Suche im Schaltkreis nach der Siebdrucknummer 0310144400P16 und der Bezeichnung SYMSI7.0 (oder SYMSI 7.0).
Zur Bestätigung: 0310144400N14 und 0310144400015 sind andere Versionen, nicht diese. 0310144400T01 erscheint zusammen mit S10470 und verbindet sich nicht mit der P16.
Zähle die Relais und achte auf ihre Position sowie die der Anschlüsse: unter einem gleichen Code gibt es verschiedene Versionen.
Sieh dir das Modell auf dem Typenschild deines Heizkessels an. Bestätigt: Themafast F25 E H-MOD, C 25 E, Themaclassic F25E und F1LA. Nicht bestätigt: Themafast F 24 E und F 30 E H-MOD.
Wenn Sie übereinstimmen, rufen Sie uns unter 911 17 77 77 mit dem Modell Ihres Heizkessels an.

Diagnose und Fehlercodes

Symptome, die eine Diagnose bei Saunier Duval erfordern

Häufige Symptome und Störungen

01
Der Kessel zündet nicht oder reagiert auf keinen Befehl.
Ursache: es wird mit der SYMSI 7.0-Platine der Themafast verbunden.
02
Fehler auf dem Bildschirm ohne physikalische Ursache oder Neustarts während eines Heizzyklus.
Ursache: Laut dieser können sie von der Platte kommen.
03
Haftende Relais, verbrannte Leiterbahnen oder Oxidation im Schaltkreis.
Ursache: Sie sind beim Betrachten der Leiterplatte sichtbar.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Technische Daten

Datenblatt: Saunier Duval

SKU intern Uniclima: PLC097
Marke: Saunier Duval
Teileart: Saunier Duval
Einheiten auf Lager: 2 Stk.
Zustand: Generalüberholt
Garantie: 1 Jahr
Versand: 4–5 Werktage (Deutschland)
Rückgabe: 14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Siebdruck von Klemmen: TA 230V; ALIM 230V
Inventar — Unterkomponentenrelais: FINDER 40.52
Inventar — Relais Unterkomponenten: OMRON
Inventar — Angegebene Anwendung im Inventar: THEMAFAST F25 E H-MOD
Zusätzliche Daten — Versorgung: 230 V · 50 Hz · Heizung und Klimatisierung · P16 V1
Zusätzliche Daten — Relais: 4 (Version P16 V1) · Heizung und Klimatisierung
Identifikation — Markierter Code: 0310144400P16
Identifikation — Markierter Code: APC 6b 94V-0
Datenblatt: Serigrafia de bornes: TA 230V; ALIM 230V
Datenblatt: Relé Subkomponente: FINDER 40.52
Datenblatt: Relés Subkomponenten: OMRON
Inventardaten — Angegebene Anwendung im Inventar: THEMAFAST F25 E H-MOD
Registriertes Modell: SYMSI7.0

Vor dem Kauf

Bitte bestätigen: Saunier Duval Themafast F 30 E H-MOD —, mit der P16 (die Liste ist gleich für die 015)., mit S10470 oder N14.
Zur Bestätigung: Saunier Duval Themafast F 24 E — sie wird mit der P16 geliefert (und wiederhole die Liste für die 015). Heizung und Klimatisierung nennt ebenfalls „F 24 E“ mit der P16, aber in einer allgemeinen Liste ohne Familie: zählt nicht. (S10470) und (N14), mit anderen Codes.
Zu bestätigen: Saunier Duval Themaclassic C 24 E, C 25 E, F 24 E und AS 24/25/30 E — mit SYMSI 7.0:; da S10470
Zu bestätigen: Saunier Duval Themafast F25E und F30E — mit SYMSI 7.0: (P16) und (N14)
Nicht verwechseln: 0310144400N14 — Eine andere Version SYMSI 7.0, die für Themafast F24 E, F25 E H-MOD und F30 E H-MOD geeignet ist — Unterschiedliche Ausführung: vergleiche Relais und Stecker
Nicht verwechseln: 0310144400015 — Version V4 mit 3 Relais (2+1), gemäß Heizung und Klimatisierung — Es ist nicht die P16: die P16 V1 hat 4 Relais
0020021125 und SD00081C stammen von einem Etikett einer Einheit; sie werden nicht erwähnt.
und verbinden die P16 mit der SYMSI 7.0 von Saunier Duval. Ohne offizielle Stückliste und mit anderen Versionen (N14, 015): vergleichen Sie den Code in den nicht bestätigten Heizkesseln.

Häufig gestellte Fragen

Häufige Fragen: Saunier Duval

Wie identifiziere ich dieses Schild?

Suche im Schaltkreis nach der Siebdruck 0310144400P16 und der Bezeichnung SYMSI7.0: unsere drei Einheiten haben beide. Die von der Themafast C 25 E hat außerdem 0020021125 und SD00081C auf dem Etikett.

Eignet es sich für meinen Themafast F25 E H-MOD, Themafast C 25 E, Themaclassic F25E oder F1LA?

Zur Bestätigung: Ja. Bestätigt: für diese vier Kessel. Sie gibt die P16 für den F25 E H-MOD an. Sie gibt den F25 E H-MOD mit der N14 und die Themaclassic F25E, die C 25 E und den F25 E H-MOD mit der S10470, andere Referenzen der Familie. Sie nennt die Themaclassic F25E in der SYMSI 7.0.

Gilt es für die Themafast F 30 E H-MOD oder die F 24 E?

Sie sind nicht unter den bestätigten. F 30 E H-MOD: und sie geben sie mit der P16 (die Liste ist gleich für die 015), mit S10470 oder N14 (dies weist darauf hin, dass die F25 und die F30 nicht die gleichen Teile haben). F 24 E: sie gibt sie mit der P16 und wiederholt die Liste für die 015; Heizung und Klimatisierung wird in einer allgemeinen Liste ohne Familie genannt. Vergleiche den Code deiner Platine oder sende uns ein Foto des Etiketts über Kontakt (911 17 77 77).

Was ist der Unterschied zwischen der P16 und den Endungen N14, 015 oder T01?

N14 und 015 sind verschiedene Versionen der SYMSI 7.0. Es wird gesagt, dass die Endung N14 Varianten unterscheidet und sie für die F25 E H-MOD angegeben wird, die registrierte Bestätigung: mit der P16. Heizung und Klimatisierung listet die P16 V1 mit 4 Relais und die 0310144400015 V4 mit 3 Relais (2+1). Die T01 erscheint nur zusammen mit S10470: ohne zusätzliche Bestätigung wird sie mit der P16 verbunden.

Was bedeuten die Codes auf dem Typenschild?

0310144400P16 ist der bedruckte Code des Kreislaufs und SYMSI7.0 seine Bezeichnung. 0020021125 und SD00081C sind auf dem Etikett der Einheit für die Themafast C 25 E angegeben; S10470 (auch S1047000) ist der Katalogcode der SYMSI 7.0, der nicht mit der P16 verbunden ist.

Welche Symptome deuten auf dieses Plattenheizgerät hin und wer sollte es montieren?

Zitat für die SYMSI 7.0 von Themafast: Heizkessel, der nicht zündet oder nicht reagiert, Fehler ohne physikalische Ursache, Neustarts zur Mitte des Zyklus und verklebte Relais oder verbrannte Leiterbahnen. Es sollte von einem qualifizierten Techniker montiert werden: arbeitet mit 230 V; es wird empfohlen, die Stromversorgung zu trennen und jeden Stecker in seine identische Position zu bringen.

Wie identifiziert man dieses elektronische Bauteil?

Vergleiche den Siebdruck, die Verteilung der Anschlüsse und die genaue Variante des Schaltkreises mit den Fotos.

Lieferung in 4–5 Werktagen 4–5 Werktage (Deutschland)

1 Jahr Garantie geprüft und getestet

14 Tage Rückgaberecht nicht installierte Teile

Technischer Support Wir überprüfen dein Modell.
