Placa electronica Saunier Duval SYMSI 7.0 · 0310144400P16 pentru Themafast F25 E H-MOD

Este este placa de control a centrala termica: îi atribuie aprinderea, modularea, siguranța și gestionarea temperaturii. Se suspectează de ea dacă centrala termică nu se aprinde și nu răspunde, se resetează sau dă erori fără o cauză fizică.

Tip piesă: Saunier Duval
Stare: Recondiționat
SKU intern: PLC097
Garanție: 1 an

TVA inclus In stoc · 2 buc.

Compatibilitate

Centrale termice Saunier Duval compatibile

Saunier Duval. Patru compatibilități verificate: Saunier Duval Themafast F25 E H-MOD și Saunier Duval Themaclassic F25E. Există alte 4 modele pe care încă le verificăm.

Compatibilitate confirmată

Model de centrală termică	Familie	Verificare
Saunier Duval Themafast F25 E H-MOD	Saunier Duval	Contrastată
Fișă tehnică: Saunier Duval Themaclassic F25E	Saunier Duval	Contrastată
Saunier Duval Themafast C 25 E	Saunier Duval	Contrastată
Saunier Duval F1LA	Saunier Duval	Contrastată

Modele de verificat

Aceste modele apar asociate cu acest cod, dar încă nu am terminat de verificat, așa că nu îi considerăm compatibiliDacă centrala ta termică este una dintre ele, trimite-ne o fotografie a piesei pe care urmează să o înlocuiești și o verificăm înainte să cumperi.

Saunier Duval Themafast F 30 E H-MOD	Saunier Duval	Neconfirmat
Saunier Duval Themafast F 24 E	Saunier Duval	Neconfirmat
Saunier Duval Themaclassic C 24 E, C 25 E, F 24 E și AS 24/25/30 E	Saunier Duval	Neconfirmat
Saunier Duval Themafast F25E și F30E	Saunier Duval	Neconfirmat

Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie pe WhatsApp.

Ghid

Cum să verifici dacă este piesa centralei tale termice

Referința piesei, modelul și revizia echipamentului trebuie verificate cu documentația producătorului.

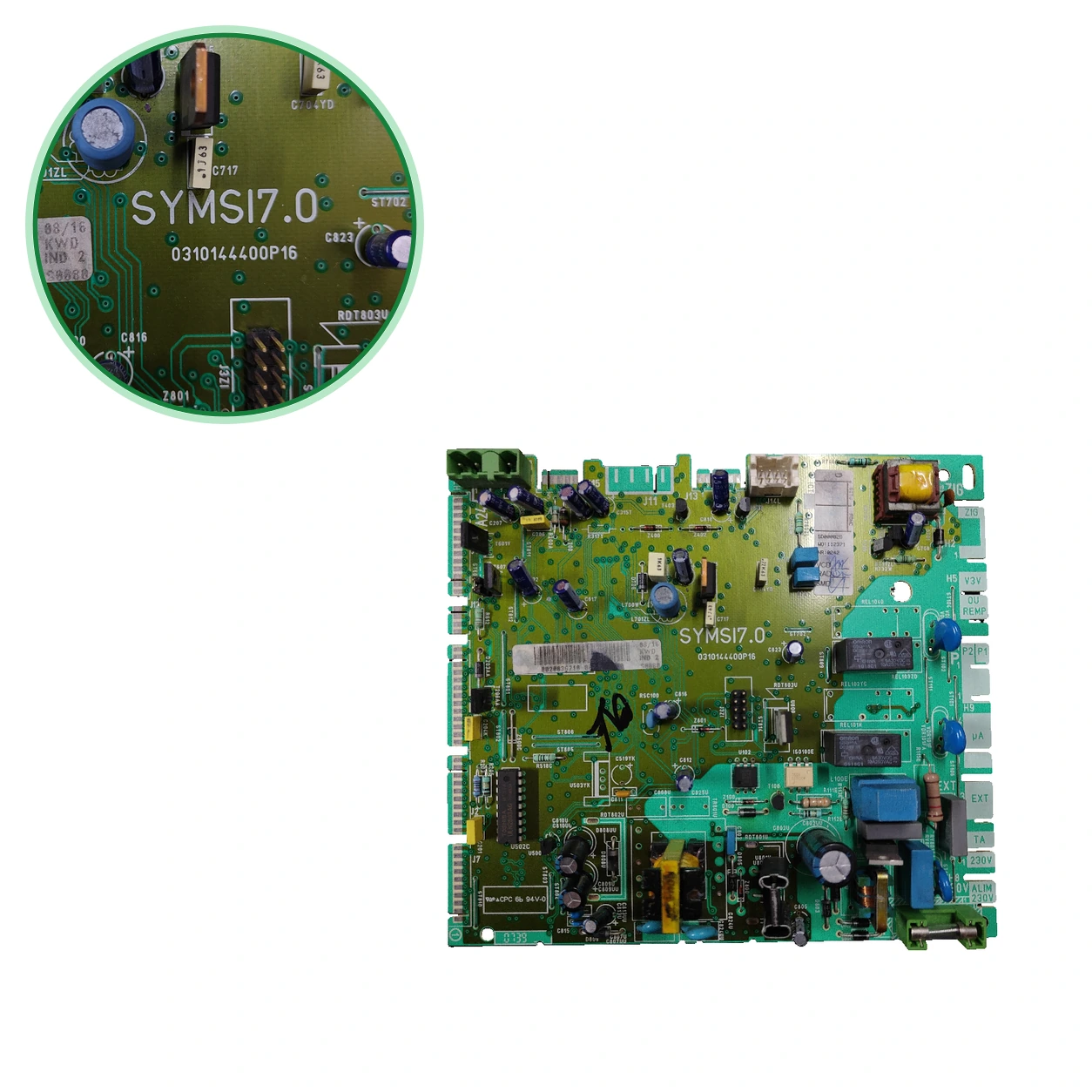

Caută în circuit serigrafia 0310144400P16 și denumirea SYMSI7.0 (sau SYMSI 7.0).
Pentru confirmare: 0310144400N14 și 0310144400015 sunt alte versiuni, nu aceasta. 0310144400T01 apare împreună cu S10470 și nu se unește la P16.
Numără releele și verifică poziția lor, precum și a conectorilor: sub același cod există versiuni diferite.
Verifică modelul de pe placa centralei tale termice. Confirmate: Themafast F25 E H-MOD, C 25 E, Themaclassic F25E și F1LA. Neconfirmate: Themafast F 24 E și F 30 E H-MOD.
Dacă coincid, sunați-ne la 911 17 77 77 cu modelul centralei dumneavoastră termice.

Diagnostic și coduri de eroare

Simptome care necesită diagnosticare la Saunier Duval

Simptome și defecțiuni frecvente

01
Centrala termică nu se aprinde sau nu răspunde la nicio comandă.
Cauza: o asociază cu placa SYMSI 7.0 de la Themafast.
02
Erori pe ecran fără cauză fizică sau reporniri în mijlocul unui ciclu de încălzire.
Cauza: Conform acelei, pot veni de la placa.
03
Relé lipit, piste arse sau oxidare în circuit.
Cauza: Se aprecia la privire la circuitul imprimat.

Aceste simptome pot avea mai mult de o cauză. Dacă centrala ta termică afișează un cod de eroare, trimite-ne-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.

Date tehnice

Saunier Duval

SKU intern Uniclima: PLC097
Marcă: Saunier Duval
Tip piesă: Saunier Duval
Unități în stoc: 2 buc.
Stare: Recondiționat
Garanție: 1 an
Livrare: 5–6 zile lucrătoare (România)
Retur: 14 zile

Datele piesei și documentația disponibilă

Contrasta codurile de etichetă, PCB și revizuirea cu piesa instalată; acestea nu sunt neapărat coduri echivalente.

Serigrafie borne: TA 230V; ALIM 230V
Inventar — Rele subcomponentă: FINDER 40.52
Inventar — Releuri subcomponente: OMRON
Inventar — Aplicație indicată în inventar: THEMAFAST F25 E H-MOD
Date suplimentare — Alimentare: 230 V · 50 Hz · Încălzire și climatizare · P16 V1
Date suplimentare — Relee: 4 (versiunea P16 V1) · Încălzire și Climatizare
Identificare — Cod marcat: 0310144400P16
Identificare — Cod marcat: APC 6b 94V-0
Fișă tehnică: Serigrafie de borne: TA 230V; ALIM 230V
Datele inventarului — Releu subcomponent: FINDER 40.52
Datele inventarului — Rele subcomponente: OMRON
Datele inventarului — Aplicație indicată în inventar: THEMAFAST F25 E H-MOD
Model înregistrat: SYMSI7.0

Înainte de a cumpăra

Pentru confirmare: Saunier Duval Themafast F 30 E H-MOD —, cu P16 (lista este aceeași pentru 015), cu S10470 sau N14.
Pentru confirmare: Saunier Duval Themafast F 24 E — o oferă cu P16 (și repetă lista pentru 015). Încălzire și Climatizare numește de asemenea „F 24 E” cu P16, dar într-o listă generală fără familie: nu contează. (S10470) și (N14), cu alte coduri.
Pentru confirmare: Saunier Duval Themaclassic C 24 E, C 25 E, F 24 E și AS 24/25/30 E — cu SYMSI 7.0:; da S10470
Pentru confirmare: Saunier Duval Themafast F25E și F30E — cu SYMSI 7.0: (P16) și (N14)
Nu confundați: 0310144400N14 — O altă versiune SYMSI 7.0, care se potrivește pentru Themafast F24 E, F25 E H-MOD și F30 E H-MOD — Terminare diferită: comparați releele și conectorii.
Nu confundați: 0310144400015 — Versiunea V4 cu 3 relee (2+1), conform Încălzire și Climatizare — Nu este P16: P16 V1 are 4 relee
0020021125 și SD00081C provin de pe eticheta unei unități; nu sunt menționate.
și unesc P16 cu SYMSI 7.0 de la Saunier Duval. Fără descompunere oficială și cu alte versiuni (N14, 015): compară codul în centralele termice neconfirmate.

Întrebări frecvente

Întrebări frecvente: Saunier Duval

Cum pot identifica această placă?

Caută în circuit serigrafia 0310144400P16 și denumirea SYMSI7.0: unitățile noastre au ambele. Cea de la Themafast C 25 E are, de asemenea, 0020021125 și SD00081C pe etichetă.

Este produs este compatibil cu Themafast F25 E H-MOD, Themafast C 25 E, Themaclassic F25E sau F1LA?

Pentru confirmare: Da. Confirmat: pentru cele patru centrale termice. Oferă P16 pentru F25 E H-MOD. Oferă F25 E H-MOD cu N14 și Themaclassic F25E, C 25 E și F25 E H-MOD cu S10470, alte coduri din familie. Menționează Themaclassic F25E în SYMSI 7.0.

Este produs este compatibil cu Themafast F 30 E H-MOD sau F 24 E?

Nu sunt printre cele confirmate. F 30 E H-MOD: și o dă cu P16 (lista este aceeași pentru 015), cu S10470 sau N14 (aceasta avertizează că F25 și F30 nu au aceleași piese). F 24 E: o dă cu P16 și repetă lista pentru 015; Încălzire și Climatizare o menționează într-o listă generală fără familie. Compară codul plăcii tale sau trimite-ne o fotografie a etichetei de la Contact (911 17 77 77).

Care este diferența dintre P16 și terminările N14, 015 sau T01?

N14 și 015 sunt versiuni diferite ale SYMSI 7.0. Se spune că terminația N14 distinge variantele și este dată pentru F25 E H-MOD, care Confirmare înregistrată: cu P16. Încălzire și Climatizare lista P16 V1 cu 4 relee și 0310144400015 V4 cu 3 relee (2+1). T01 apare doar împreună cu S10470: fără confirmare suplimentară, o leagă de P16.

Ce înseamnă codurile de pe placă?

0310144400P16 este codul serigrafiat al circuitului și SYMSI7.0 denumirea sa. 0020021125 și SD00081C figurează pe eticheta unității pentru Themafast C 25 E; S10470 (de asemenea S1047000) este codul de catalog al SYMSI 7.0, care nu este legat de P16.

Ce simptome indică această placă și cine ar trebui să o monteze?

cita pentru SYMSI 7.0 de la Themafast: centrala termica care nu se aprinde sau nu răspunde, erori fără cauză fizică, reporniri în mijlocul ciclului și relee lipite sau piste arse. Trebuie montată de un tehnician calificat: lucrează la 230 V; se recomandă deconectarea alimentării și mutarea fiecărui conector în poziția sa identică.

Cum se identifică această placă electronică?

Compară serigrafia, distribuția conectorilor și varianta exactă a circuitului cu fotografiile.
