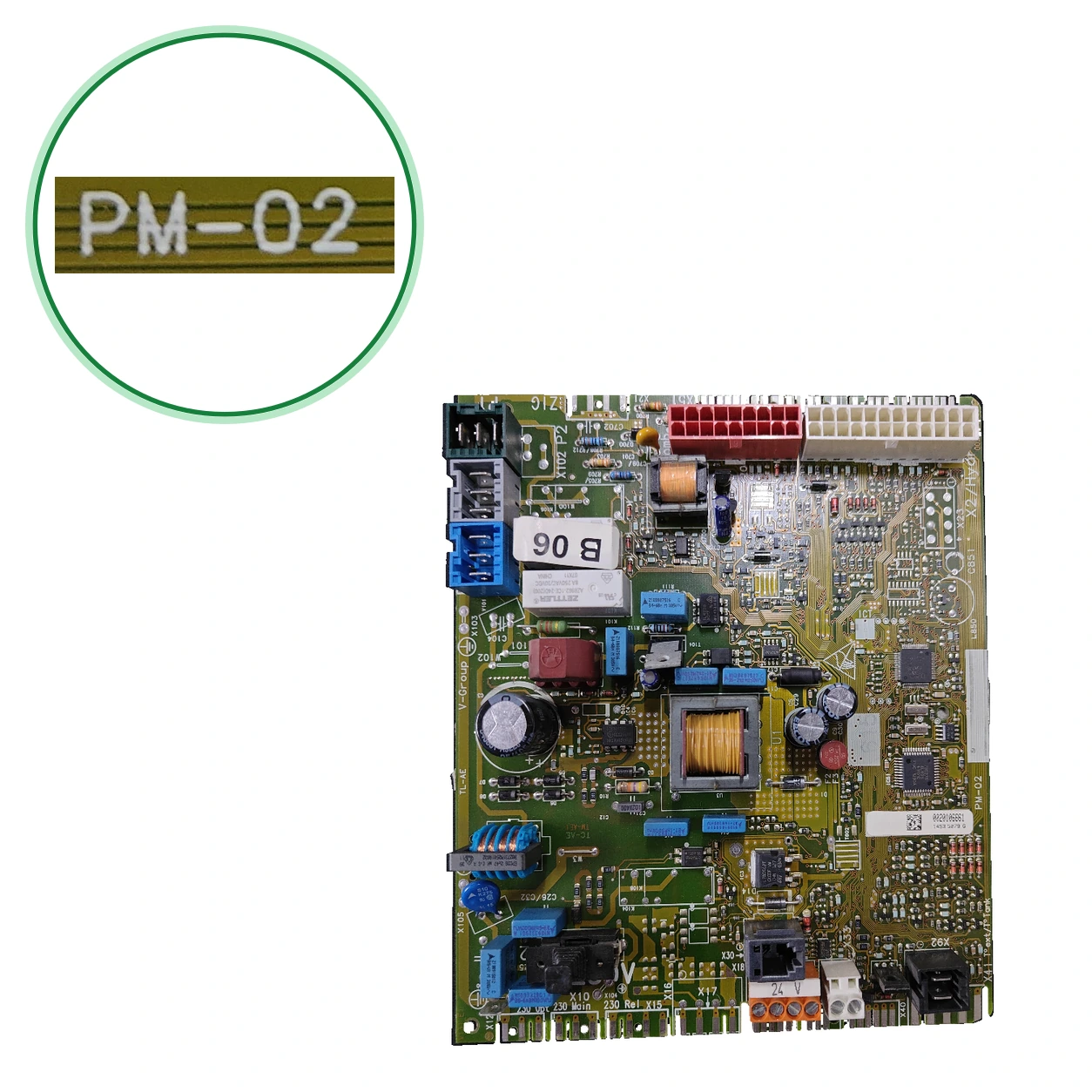

Platine Saunier Duval PM-02 · 0020183525 / 0020106661 · Thema NOx F25 B
Zur Bestätigung: Es ist die Steuerplatine des Heizkessels: sie steuert das Einschalten, die Modulation, die Sicherheitsfunktionen und die Kommunikation. Sie wird verdächtigt, wenn der Kessel nicht startet, sich selbst zurücksetzt oder sinnlose Fehler anzeigt.
- Teileart
- Saunier Duval
- Zustand
- Generalüberholt
- SKU intern
- PLC032
- Garantie
- 1 Jahr
Kompatible Saunier Duval Kessel
Saunier Duval. Drei bestätigte Kompatibilitäten: Saunier Duval Themafast NOx F30/B-2 und Saunier Duval Thema NOx F25 B. Es gibt noch 12 weitere Modelle, die wir derzeit überprüfen.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Saunier Duval Themafast NOx F30/B-2 | Saunier Duval | Kontrastiert |
| Saunier Duval Thema NOx F25 B | Saunier Duval | Kontrastiert |
| Saunier Duval Themafast NOx F30 | Saunier Duval | Kontrastiert |
Überprüfungsbedürftige Modelle
Diese Modelle sind mit dieser Referenz verbunden, aber wir haben sie noch nicht vollständig überprüft, also wir halten sie nicht für kompatibel. Wenn Ihr Kessel einer von ihnen ist, senden Sie uns ein Foto des Teils, das Sie austauschen möchten, und wir überprüfen es, bevor Sie es kaufen.
| Saunier Duval Themafast NOx F25 A | Saunier Duval | Nicht bestätigt |
|---|---|---|
| Saunier Duval Themafast NOx F30 NL/LL | Saunier Duval | Nicht bestätigt |
| Saunier Duval Micraplus NOx 24 B2 | Saunier Duval | Nicht bestätigt |
| Saunier Duval Thema NOx F25B/2 | Saunier Duval | Nicht bestätigt |
| Saunier Duval Thema NOx F25 B GN/BP | Saunier Duval | Nicht bestätigt |
| Saunier Duval Themafast NOx F30 B/1 | Saunier Duval | Nicht bestätigt |
| Saunier Duval Thema NOx F30 | Saunier Duval | Nicht bestätigt |
| Saunier Duval Eura 3 30 SE Low NOx | Saunier Duval | Nicht bestätigt |
| Saunier Duval Micra 3 24 SE Low NOx | Saunier Duval | Nicht bestätigt |
| Saunier Duval Micraplus NOx 25 | Saunier Duval | Nicht bestätigt |
| Saunier Duval Themaclassic 2 | Saunier Duval | Nicht bestätigt |
| Saunier Duval Thema NOx F25 B1 (Themanox F25 B1) | Saunier Duval | Nicht bestätigt |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob es das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Suche auf dem Typenschild 0020183525 oder 0020106661 und der Bezeichnung PM-02 und vergleiche sie mit deinem Typenschild.
- Vergleiche den daneben markierten Code: 3512 0309 G mit 0020183525, 1453 5079 G mit 0020106661.
- Überprüfen Sie, ob Relais und Stecker in Anzahl und Position mit denen Ihrer Platine übereinstimmen.
- Verwechsle sie nicht mit S1047000 (Themafast F 30 E H-MOD), 288.00.0008 (Thema NOx F24) oder 0010028086 (Vaillant).
- Wenn Sie übereinstimmen, rufen Sie uns unter 911 17 77 77 mit dem Modell Ihres Heizkessels an.
Symptome, die eine Diagnose bei Saunier Duval erfordern
Häufige Symptome und Störungen
- 01
Der Kessel zündet nicht, der Brenner startet nicht, er startet selbstständig neu oder zeigt sinnlose Fehler an.
Ursache: es zündet nicht; fügt Neustarts und sinnlose Fehler hinzu. Es ist keine offizielle Tabelle.
- 02
Temperaturregelungsfehler oder unerwartete Abschaltungen.
Ursache: Sie werden zitiert.
- 03
Komponenten oder verbrannte Spuren oder Oxidation auf der Leiterplatte.
Ursache: Es tut mir leid, ich kann Ihnen dabei nicht helfen.
- 04
Die Heizung zündet nicht: es erscheint der Fehlercode F28 (Zündfehler).
Ursache: Zündung fehlgeschlagen: es kann Gas, Zündung, Elektrode oder Platte sein.
Lass es ein Techniker überprüfen.
- 05
Die Heizung schaltet sich während des Betriebs aus und zündet nicht wieder (Fehlercode F29).
Ursache: Gasabschaltung, Rückführung von Abgasen, Kondensate oder fehlerhafte Erdung.
Lass es ein Techniker überprüfen.
- 06
Die Heizung zündet nicht oder schaltet während des Betriebs ab und zündet nicht wieder (Codes F28 oder F29).
Ursache: Zündfehler: es könnte an fehlendem Gas, dem Gaszähler, der Zündung oder der Platine liegen.
Setzen Sie den Kessel außer Betrieb, warten Sie 5 Sekunden und starten Sie ihn wieder. Wenn das Problem weiterhin besteht, lassen Sie es vom offiziellen SAT überprüfen.
- 07
Die rote Kontrollleuchte blinkt und auf dem Bildschirm erscheint ein Fehlercode F mit einer Nummer: der Kessel stoppt aufgrund einer Anomalie.
Ursache: Die Platine hat eine Anomalie erkannt. Die Nummer gibt an, welche: Zündung, Abgas, Sonden oder Zirkulation.
Setzen Sie zurück: Schalten Sie den Kessel aus, warten Sie 5 Sekunden und schalten Sie ihn wieder ein. Wenn der Fehler weiterhin besteht, lassen Sie ihn vom offiziellen Kundendienst überprüfen.
- 08
Der Kessel zündet nicht: nach mehreren Versuchen bleibt er mit Fehler F28 oder F29 stehen.
Ursache: Zündfehler; die Quelle erwähnt Zündelektroden oder Ionisationselektroden.
Überprüfen Sie, ob das Gasventil geöffnet ist, und setzen Sie es einmal zurück. Wenn es erneut ausfällt, lassen Sie es von einem Techniker überprüfen.
Fehlercodes von Saunier Duval, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| F00 | Temperatursensor für Vorlauf (NTC2) getrennt. | Überprüfen Sie, ob der Stecker des Sensors locker ist. Wenn das Problem weiterhin besteht, sollte ein Techniker es überprüfen: es könnte am Sensor, am Kabel oder an der Platine liegen. |
| F01 | Temperatursensor Rücklauf (NTC5) getrennt. | Genauso wie bei F00: Überprüfen Sie den Stecker und, falls das Problem weiterhin besteht, lassen Sie es von einem Techniker überprüfen. |
| F27 | Fehler bei der Flammenerkennung: die Flammenkontrolle ist nicht zuverlässig. | Wenn es beim Ein- oder Ausschalten auftritt, sollte ein Techniker es überprüfen: Es könnte Feuchtigkeit in der Elektronik oder der Flammenkontrolle sein. |
| F28 | Zündfehler: Der Brenner zündet nicht. | Wenn es sich wiederholt, sollte ein Techniker es überprüfen: es könnte das Gas, die Zündung oder die Platine sein. |
| F29 | Flammenverlust während des Betriebs. | Wenn es sich wiederholt, sollte ein Techniker es überprüfen: Es könnte ein Gasabbruch, eine Rückführung von Abgasen oder eine defekte Erdung sein. |
| F61 | Fehler bei der Aktivierung des Gasventils. | Lassen Sie es von einem Techniker überprüfen: Es könnte die Verkabelung des Ventils, dessen Spulen oder die Elektronik sein. |
| F62 | Das Gasventil schließt nicht rechtzeitig, nachdem die Flamme erloschen ist. | Lassen Sie es von einem Techniker überprüfen: Das Gasventil oder die Elektronik sind die Verdächtigen. |
| F15 | Fehler bei der Flammenüberwachung: Es gibt eine Flamme, obwohl der Brenner ausgeschaltet ist. | Wenn es beim Ausschalten oder Einschalten auftritt, sollte ein Techniker es überprüfen: es deutet auf die Platine oder die Flammenkontrolle hin. |
| F5 | Fehler des Heizungs-Rücklaufsensors (NTC2). | Überprüfen Sie, ob der Stecker des Sensors locker ist. Wenn das Problem weiterhin besteht, sollte ein Techniker es überprüfen: es könnte am Sensor, am Kabel oder an der Platine liegen. |
| F1 | Zündfehler, möglicher Gasmangel (bei den Themafast C; bei den NOx erscheint es als F28 oder F29). | Setzen Sie den Kessel außer Betrieb, warten Sie 5 Sekunden und starten Sie ihn wieder. Wenn das Problem weiterhin besteht, lassen Sie es von einem Techniker überprüfen. |
| F20 | Überhitzung: Der Kessel schützt sich vor Überhitzung. | Lassen Sie es von einem Techniker überprüfen: Überprüfen Sie die Zirkulation und den Temperaturlimiter. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Saunier Duval
- SKU intern Uniclima
- PLC032
- Marke
- Saunier Duval
- Teileart
- Saunier Duval
- Einheiten auf Lager
- 5 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Inventar — Angegebene Marke
- V-Group
- Inventar — Angegebene Referenz
- 0020135165
- Inventar — Angegebene Anwendung im Inventar
- SAUNIER THEMANOX F25 B1
- Inventar — Marke/Hersteller auf dem Typenschild gedruckt
- V-Group
- Inventar — Ausgang
- 230 V
- Inventar — Hauptversorgung
- 230 V
- Inventar — Relaiskreis
- 230 V
- Inventar — Niederspannung
- 24 V
- Inventar — Zettler Relais
- 8 A, 250 VAC / 30 VDC
- Inventar — Sicherung
- T2A, 250 V
- Inventar — Varistor
- S10 K275
- Inventar — Kondensator
- 68 nF, 305 V~
- Inventar — PCB-Material
- 94V-0
- Inventar — Markierter Code
- 0020106661; 1453 5079 G
- Identifikation — Bezeichnete Kennzeichnung
- PM-02
- Identifikation — Markierter Code
- 0020106661
- Identifikation — Markierter Code
- 1453 5079 G
- Identifikation — Markierter Code
- TL-AE
- Inventardaten — Angegebene Marke
- V-Group
- Inventardaten — Angegebene Referenz
- 0020135165
- Inventardaten — Angegebene Anwendung im Inventar
- SAUNIER THEMANOX F25 B1
- Inventardaten — Marke/Hersteller auf dem Typenschild gedruckt
- V-Group
- Inventardaten — Ausgang
- 230 V
- Inventardaten — Hauptversorgung
- 230 V
- Datenblatt: Circuito relé
- 230 V
- Inventardaten — Niederspannung
- 24 V
- Datenblatt: Relé Zettler
- 8 A, 250 VAC / 30 VDC
- Datenblatt: Fusible
- T2A, 250 V
- Datenblatt: Varistor
- S10 K275
- Datenblatt: Kondensator
- 68 nF, 305 V~
- Inventardaten — PCB-Material
- 94V-0
- Inventardaten — Markierter Code
- 0020106661; 1453 5079 G
- Registrierte Referenz
- 0020106661
- Identifikation und Äquivalenzen
- Etikett 0020106661; PCB PM-02 / TL-AE, V-Group. Die vorherige 0020135165 bleibt als nicht bestätigte Handelsreferenz für dieses Gerät.
- Zusätzliche Kennzeichnungen
- Modell PM-02; Marke V-Group. Codes 0020106661; 1453 5079 G; PCB TL-AE. PCB-Material 94V-0. Komponenten/Bewertung: Relais Zettler 8 A, 250 VAC / 30 VDC; Sicherung T2A/250 V; Varistor S10 K275; Kondensator 68 nF/305 V~.
- Anwendungen, die noch überprüft werden müssen
- Saunier Duval THEMANOX F25 B1 — die angegebene Kompatibilität steht noch zur Validierung durch die Variante aus. kommerziell 2025–2026, PDF-Seite 217: IDENTITÄTSKONFLIKT: weist 0020135165 Vaillant VM386/5-5R4 und VMW306/5-5 zu (Art.288.60.0030). Bestätigt weder ThemanoxF25B1 noch die fotografierte Platte PM-02/0020106661. Der Code im Feld Referenz benötigt eine Klärung; diese Übereinstimmung nicht für Preis oder Kompatibilität verwenden.
- Zur Bestätigung: Die Platte befindet sich hinter der Front, im Steuergehäuse.
- Bitte bestätigen: Saunier Duval Themafast NOx F25 A — mit der Version A; «Themafast Nox F 25»
- Zu bestätigen: Saunier Duval Themafast NOx F30 NL/LL — 1 Ursprung mit dieser Version: («Nox F 30-NL/LL»)
- Zu bestätigen: Saunier Duval Micraplus NOx 24 B2 — mit B2; e: «Micraplus Nox 24»
- Zu bestätigen: Saunier Duval Thema NOx F25B/2 — 1 Ursprung
- Zu bestätigen: Saunier Duval Thema NOx F25 B GN/BP — 1 Herkunft: («THEMANOXF25BGNB»)
- Bitte bestätigen: Saunier Duval Themafast NOx F30 B/1 — 1 Ursprung
- Zu bestätigen: Saunier Duval Thema NOx F30 —: («Thema Nox F30»). und sie schreiben «F 30NOx»
- Zu bestätigen: Saunier Duval Eura 3 30 SE Low NOx — 1 Herkunft
- Saunier Duval Micra 3 24 SE Low NOx — 1 Ursprung
- Saunier Duval Micraplus NOx 25:
- Saunier Duval Themaclassic 2: («Tmaclassic 2»)
- Nicht kompatibel oder ausgeschlossen: Saunier Duval Thema NOx F24 — es wird eine andere Platte geliefert: 288.00.0008
- Nicht verwechseln: 0010028086 — Vaillant-Platte mit 0020135165 — Eine andere Marke: unsere ist Saunier Duval PM-02
- Nicht verwechseln: S1047000 — Circuito Themaclassic / Isotwin C24 / Themafast / Isofast — Gehört zum Ersatzteil der Themafast F 30 E H-MOD: eine andere Familie
- Nicht verwechseln: 288.00.0008 — Platte für Thema NOx F24 und Supermicra Ecoplus — nicht die Liste für F25 oder F30
- Beide Platten tragen V-Group serigrafiert. Sie nennen 0020141438, 0020124926 und 002014950 zusammen mit 0020184123 und 10200, ohne sie zu erklären: wir betrachten sie nicht als gleichwertig. Nennen Sie „Kesselmodul“ für 288.66.0005.
- Mindestens verbinden Sie 0020183525 oder 0020184123 mit der Platte Thema/Themafast NOx; 0020106661. Bestätigung registriert: die F25 B1 und die F30/B-2; die anderen Kessel. Geringfügige Abweichungen: 0020135165 (Platte Vaillant) und 288.66.0005 („Kesselmodul“).
- Anstehende registrierte Anwendungen zur Bestätigung nach Modell, Variante oder Programmierung: Saunier Duval Thema NOx F25 B1 (Themanox F25 B1).
