Placa Electrónica Saunier Duval PM-02 · 0020183525 / 0020106661 · Thema NOx F25 B
Por confirmar: Es la placa de control de la caldera: gestiona encendido, modulación, seguridades y comunicación. Se sospecha de ella si no enciende, se reinicia sola o marca errores sin sentido.
- Tipo de pieza
- Saunier Duval
- Estado
- Reacondicionado
- SKU interno
- PLC032
- Garantía
- 1 año
Calderas Saunier Duval compatibles
Saunier Duval. Tres compatibilidades contrastadas: Saunier Duval Themafast NOx F30/B-2 y Saunier Duval Thema NOx F25 B. Hay otros 12 modelos que todavía estamos comprobando.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval Themafast NOx F30/B-2 | Saunier Duval | Contrastada |
| Saunier Duval Thema NOx F25 B | Saunier Duval | Contrastada |
| Saunier Duval Themafast NOx F30 | Saunier Duval | Contrastada |
Modelos pendientes de comprobar
Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.
| Saunier Duval Themafast NOx F25 A | Saunier Duval | Sin confirmar |
|---|---|---|
| Saunier Duval Themafast NOx F30 NL/LL | Saunier Duval | Sin confirmar |
| Saunier Duval Micraplus NOx 24 B2 | Saunier Duval | Sin confirmar |
| Saunier Duval Thema NOx F25B/2 | Saunier Duval | Sin confirmar |
| Saunier Duval Thema NOx F25 B GN/BP | Saunier Duval | Sin confirmar |
| Saunier Duval Themafast NOx F30 B/1 | Saunier Duval | Sin confirmar |
| Saunier Duval Thema NOx F30 | Saunier Duval | Sin confirmar |
| Saunier Duval Eura 3 30 SE Low NOx | Saunier Duval | Sin confirmar |
| Saunier Duval Micra 3 24 SE Low NOx | Saunier Duval | Sin confirmar |
| Saunier Duval Micraplus NOx 25 | Saunier Duval | Sin confirmar |
| Saunier Duval Themaclassic 2 | Saunier Duval | Sin confirmar |
| Saunier Duval Thema NOx F25 B1 (Themanox F25 B1) | Saunier Duval | Sin confirmar |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.

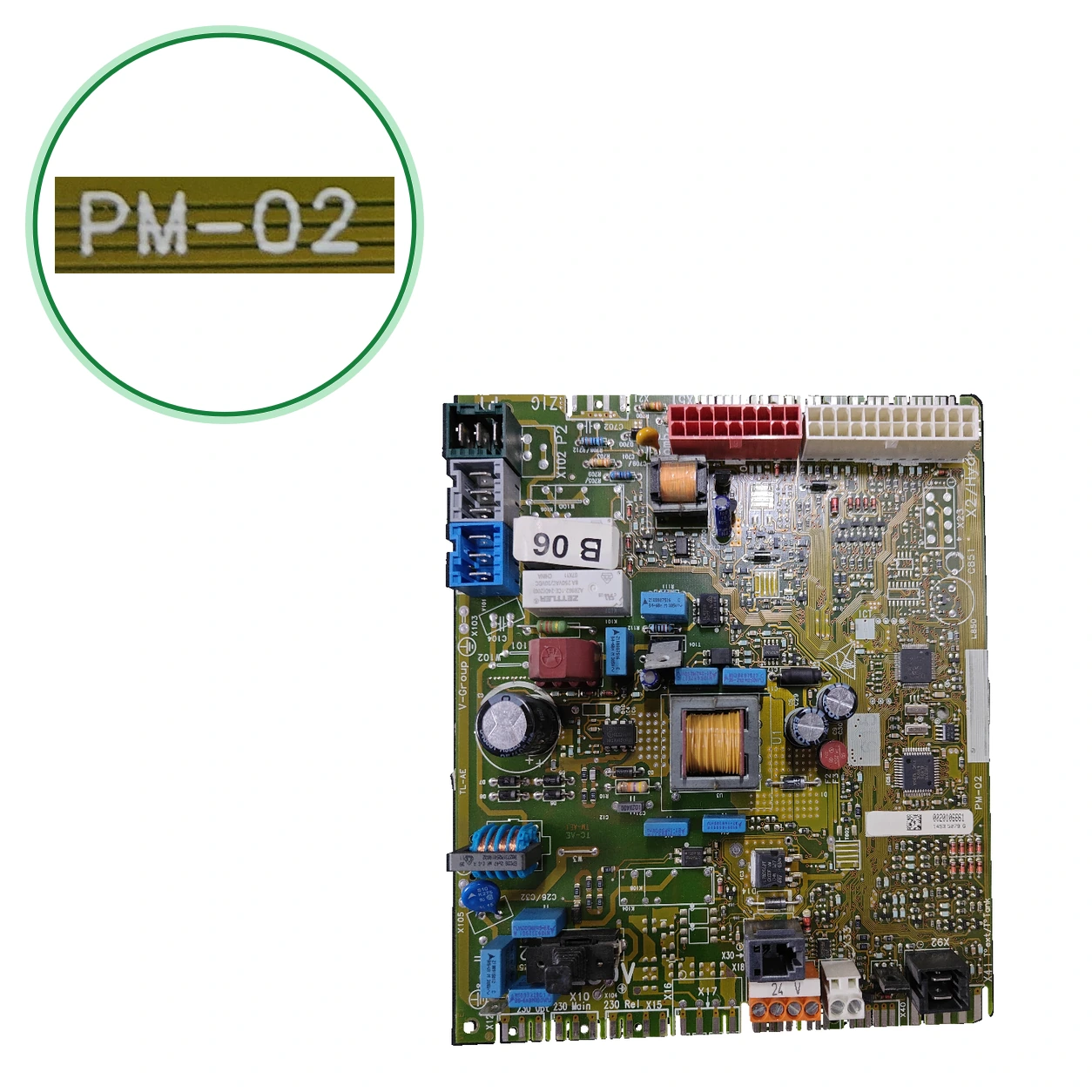

- Busca en la placa 0020183525 o 0020106661 y la designación PM-02, y compáralas con tu placa.
- Compara el código marcado al lado: 3512 0309 G con 0020183525, 1453 5079 G con 0020106661.
- Comprueba que relés y conectores coinciden en número y posición con los de tu placa.
- No la confundas con S1047000 (Themafast F 30 E H-MOD), 288.00.0008 (Thema NOx F24) ni 0010028086 (Vaillant).
- Si coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.
Reparación de placas electrónicas · Reparación de calderas Saunier Duval
Síntomas que requieren diagnóstico en el saunier duval
Síntomas y averías frecuentes
- 01
La caldera no enciende, el quemador no arranca, se reinicia sola o marca errores sin sentido.
Causa: que no enciende; añade reinicios y errores sin sentido. No es tabla oficial.
- 02
Fallos de regulación de temperatura o cortes inesperados.
Causa: Los citan .
- 03
Componentes o pistas quemadas u oxidación en el circuito impreso.
Causa: Lo cita.
- 04
La caldera no enciende: sale el código F28 (fallo de encendido).
Causa: Encendido fallido: puede ser gas, encendido, electrodo o placa.
Que lo revise un técnico.
- 05
La caldera se apaga en marcha y no vuelve a encender (código F29).
Causa: Corte de gas, recirculación de humos, condensados o toma de tierra defectuosa.
Que lo revise un técnico.
- 06
La caldera no enciende o se apaga en marcha y no vuelve a encender (códigos F28 o F29).
Causa: Fallo de encendido: puede ser falta de gas, contador de gas, encendido o placa.
Pon la caldera fuera de servicio, espera 5 segundos y vuelve a ponerla en marcha. Si persiste, que lo revise el SAT oficial.
- 07
El piloto rojo parpadea y en pantalla aparece un código F con un número: la caldera se para por una anomalía.
Causa: La placa ha detectado una anomalía. El número indica cuál: encendido, tiro, sondas o circulación.
Haz un reset: apaga la caldera, espera 5 segundos y vuelve a encenderla. Si el fallo persiste, que lo revise el servicio técnico oficial.
- 08
La caldera no enciende: tras varios intentos queda en avería con F28 o F29.
Causa: Fallo de encendido; la fuente cita electrodos de encendido o de ionización.
Comprobar que la llave del gas está abierta y rearmar una vez. Si vuelve a fallar, que lo revise un técnico.
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F00 | Sonda de temperatura de ida (NTC2) desconectada. | Mira si el conector de la sonda está suelto. Si sigue, que lo revise un técnico: apunta a la sonda, al cable o a la placa. |
| F01 | Sonda de temperatura de retorno (NTC5) desconectada. | Igual que el F00: revisa el conector y, si sigue, que lo revise un técnico. |
| F27 | Fallo en la detección de la llama: el control de llama no es fiable. | Si sale al encender o al apagar, que lo revise un técnico: puede ser humedad en la electrónica o el control de llama. |
| F28 | Fallo de encendido: el quemador no enciende. | Si se repite, que lo revise un técnico: puede ser el gas, el encendido o la placa. |
| F29 | Pérdida de llama durante el funcionamiento. | Si se repite, que lo revise un técnico: puede ser un corte de gas, recirculación de humos o una toma de tierra defectuosa. |
| F61 | Fallo de activación de la válvula de gas. | Que lo revise un técnico: puede ser el cableado de la válvula, sus bobinas o la electrónica. |
| F62 | La válvula de gas no cierra a tiempo tras apagarse la llama. | Que lo revise un técnico: la válvula de gas o la electrónica son los sospechosos. |
| F15 | Fallo en la detección de llama: hay llama con el quemador parado. | Si sale al apagar o al encender, que lo revise un técnico: apunta a la placa o al control de llama. |
| F5 | Fallo de la sonda de ida de calefacción (NTC2). | Mira si el conector de la sonda está suelto. Si sigue, que lo revise un técnico: apunta a la sonda, al cable o a la placa. |
| F1 | Fallo de encendido, posible falta de gas (en los Themafast C; en los NOx sale como F28 o F29). | Pon la caldera fuera de servicio, espera 5 segundos y vuelve a ponerla en marcha. Si persiste, que lo revise un técnico. |
| F20 | Sobrecalentamiento: la caldera se protege por exceso de calor. | Que lo revise un técnico: comprobar la circulación y el limitador de temperatura. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del saunier duval Saunier Duval
- SKU interno Uniclima
- PLC032
- Marca
- Saunier Duval
- Tipo de pieza
- Saunier Duval
- Unidades en stock
- 5 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Inventario — Marca indicada
- V-Group
- Inventario — Referencia indicada
- 0020135165
- Inventario — Aplicación indicada en inventario
- SAUNIER THEMANOX F25 B1
- Inventario — Marca/fabricante serigrafiado de placa
- V-Group
- Inventario — Salida
- 230 V
- Inventario — Alimentación principal
- 230 V
- Inventario — Circuito relé
- 230 V
- Inventario — Baja tensión
- 24 V
- Inventario — Relé Zettler
- 8 A, 250 VAC / 30 VDC
- Inventario — Fusible
- T2A, 250 V
- Inventario — Varistor
- S10 K275
- Inventario — Condensador
- 68 nF, 305 V~
- Inventario — Material PCB
- 94V-0
- Inventario — Código marcado
- 0020106661; 1453 5079 G
- Identificación — Designación marcada
- PM-02
- Identificación — Código marcado
- 0020106661
- Identificación — Código marcado
- 1453 5079 G
- Identificación — Código marcado
- TL-AE
- Datos del inventario — Marca indicada
- V-Group
- Datos del inventario — Referencia indicada
- 0020135165
- Datos del inventario — Aplicación indicada en inventario
- SAUNIER THEMANOX F25 B1
- Datos del inventario — Marca/fabricante serigrafiado de placa
- V-Group
- Datos del inventario — Salida
- 230 V
- Datos del inventario — Alimentación principal
- 230 V
- Datos del inventario — Circuito relé
- 230 V
- Datos del inventario — Baja tensión
- 24 V
- Datos del inventario — Relé Zettler
- 8 A, 250 VAC / 30 VDC
- Datos del inventario — Fusible
- T2A, 250 V
- Datos del inventario — Varistor
- S10 K275
- Datos del inventario — Condensador
- 68 nF, 305 V~
- Datos del inventario — Material PCB
- 94V-0
- Datos del inventario — Código marcado
- 0020106661; 1453 5079 G
- Referencia registrada
- Etiqueta: 0020106661
- Identificación y equivalencias
- Etiqueta 0020106661; PCB PM-02 / TL-AE, V-Group. El anterior 0020135165 queda como referencia comercial no confirmada para esta unidad.
- Marcados adicionales
- Modelo PM-02; marca serigrafiada V-Group. Códigos 0020106661; 1453 5079 G; PCB TL-AE. Material de PCB 94V-0. Componentes/rating: relé Zettler 8 A, 250 VAC / 30 VDC; fusible T2A/250 V; varistor S10 K275; condensador 68 nF/305 V~.
- Aplicaciones pendientes de comprobar
- Saunier Duval THEMANOX F25 B1 — compatibilidad citada, pendiente de validación por variante. comercial 2025–2026, página PDF 217: CONFLICTO DE IDENTIDAD: asigna 0020135165 a Vaillant VM386/5-5R4 y VMW306/5-5 (art.288.60.0030). No confirma ThemanoxF25B1 ni la placa fotografiada PM-02/0020106661. El código del campo Referencia necesita resolución; no usar esta coincidencia para precio o compatibilidad.
- Por confirmar: la placa va detrás del frontal, en la caja de control.
- Por confirmar: Saunier Duval Themafast NOx F25 A — con la versión A; «Themafast Nox F 25»
- Por confirmar: Saunier Duval Themafast NOx F30 NL/LL — 1 origen con esa versión: («Nox F 30-NL/LL»)
- Por confirmar: Saunier Duval Micraplus NOx 24 B2 — con B2; e: «Micraplus Nox 24»
- Por confirmar: Saunier Duval Thema NOx F25B/2 — 1 origen
- Por confirmar: Saunier Duval Thema NOx F25 B GN/BP — 1 origen: («THEMANOXF25BGNB»)
- Por confirmar: Saunier Duval Themafast NOx F30 B/1 — 1 origen
- Por confirmar: Saunier Duval Thema NOx F30 —: («Thema Nox F30»). y escriben «F 30NOx»
- Por confirmar: Saunier Duval Eura 3 30 SE Low NOx — 1 origen
- Por confirmar: Saunier Duval Micra 3 24 SE Low NOx — 1 origen
- Por confirmar: Saunier Duval Micraplus NOx 25:
- Por confirmar: Saunier Duval Themaclassic 2: («Tmaclassic 2»)
- No compatible o excluidos: Saunier Duval Thema NOx F24 — le da otra placa: 288.00.0008
- No confundir: 0010028086 — Placa Vaillant que con 0020135165 — Otra marca: la nuestra es Saunier Duval PM-02
- No confundir: S1047000 — Circuito Themaclassic / Isotwin C24 / Themafast / Isofast — Va en el despiece de la Themafast F 30 E H-MOD: otra familia
- No confundir: 288.00.0008 — Placa para Thema NOx F24 y Supermicra Ecoplus — no la lista para F25 ni F30
- Ambas placas llevan V-Group serigrafiado. citan 0020141438, 0020124926 y 002014950 junto a 0020184123, y 10200, sin explicarlos: no los damos por equivalentes. llama «Módulo caldera» a 288.66.0005.
- Al menos unen 0020183525 o 0020184123 con la placa Thema/Themafast NOx; 0020106661 . Confirmación registrada: la F25 B1 y la F30/B-2; las demás calderas. Discrepancias menores: 0020135165 (placa Vaillant) y 288.66.0005 («Módulo caldera»).
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Saunier Duval Thema NOx F25 B1 (Themanox F25 B1).
