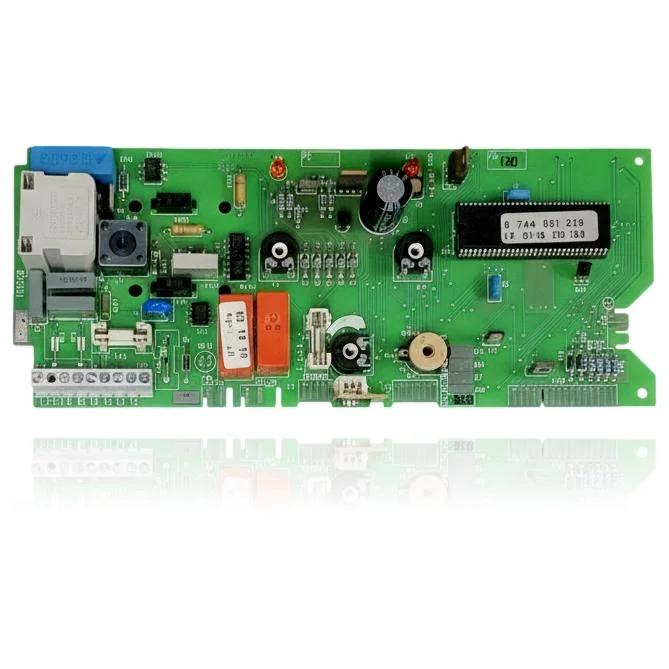

Steuerelektronik Junkers ZWA24-1A23 Ref. 87483004170
Wenn Sie den Wasserhahn öffnen oder die Heizung einschalten, übernimmt die Elektroniksteuerung Junkers ZWA24-1A23 Ref. 87483004170 die Steuerung des Zündens und der Modulation des Brenners sowie den Betrieb der Pumpe und die Sicherheitsfunktionen des Boilers. Wenn dieses Bauteil ausfällt, werden Sie feststellen, dass der Boiler nicht startet, sich blockiert oder ein unregelmäßiges Verhalten zeigt. Es ist kompatibel mit mehreren Modellen der Eurosmart-Serie ZWA 24, wie dem ZWA 24-1 AM 23 und dem ZWA 24-1 KM 23, unter anderem. Ein Techniker muss durch eine Diagnose bestätigen, ob es notwendig ist, es zu ersetzen, falls die Reset-Taste mit 1 Hz oder 4 Hz blinkt, was auf Zündfehler oder Anomalien bei der Abgasführung hinweist.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 87483004170
- Garantie
- 1 Jahr
Junkers Heizkessel kompatibel mit der Referenz 87483004170
Elektronische Platine mit der Referenz 87483004170. Vier bestätigte Kompatibilitäten: ZWA 24-1 AM 23 (1A23) S2800/3500 und ZWA 24-1 AM 31 (1A31) S2800.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Junkers ZWA 24-1 AM 23 (1A23) S2800/3500 | Eurosmart ZWA 24 | Kontrastiert |
| Junkers ZWA 24-1 AM 31 (1A31) S2800 | Eurosmart ZWA 24 | Kontrastiert |
| Junkers ZWA 24-1 KM 23 (1K23) S2892 | Eurosmart ZWA 24 | Kontrastiert |
| Junkers ZWA 24-1 KM 31 (1K31) S2892 | Eurosmart ZWA 24 | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie kann man überprüfen, ob die Referenz 87483004170 das Teil für deinen Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 87483004170 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 87483004170 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel bleibt blockiert und der Reset-Knopf entsperrt ihn nicht.
Ursache: Der Mikrocontroller der Platine verwaltet das Zurücksetzen; wenn er beschädigt ist, wird der Reset-Befehl nicht ausgeführt.
Schalte die Hauptstromversorgung für 30 Sekunden ab und schalte sie wieder ein, bevor du zu dem Schluss kommst, dass der physische Reset des Panels nicht funktioniert.
- 02
Das Display blinkt, schaltet sich aus und wieder ein oder zeigt sinnlose Zeichen an.
Ursache: Die Platine versorgt und steuert das Display; eine Störung in ihrem internen Schaltkreis macht sich zuerst dort bemerkbar.
Überprüfen Sie, ob das Blinken mit dem Start der Pumpe oder des Ventilators übereinstimmt: Es könnte ein vorübergehender Spannungsabfall sein, nicht die Platine.
- 03
Der Kessel zündet die Flamme, schaltet sich jedoch nach wenigen Sekunden ohne ersichtlichen Grund wieder aus.
Ursache: Die Platine überwacht das Flammensignal und schaltet das Gas ab, wenn es nicht wie erwartet empfangen wird; ein Fehler bei dieser Messung führt zu ungerechtfertigten Abschaltungen.
Überprüfen Sie die Ionisationselektrode und deren Verkabelung, da dies oft die häufigste Ursache für dieses Symptom ist.
- 04
Die Heizung und das Warmwasser reagieren gleichzeitig nicht mehr auf die Steuerung, als ob der Kessel nicht hören würde.
Ursache: Alle Befehle laufen über dasselbe Steuergerät; wenn dessen Logik abstürzt, hört es auf, irgendwelche Befehle auszuführen.
Versuche, einen Test- oder Spülzyklus zu erzwingen, falls dein Heizkessel dies hat, um zu sehen, ob er auf irgendeinen Befehl reagiert, bevor du die Platine wechselst.
Fehlercodes von Junkers, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| Die Entriegelungstaste blinkt mit 1 Hz (einmal pro Sekunde) | Allgemeine Störung: Zündfehler/Überhitzung oder eine andere vom Gerät registrierte Anomalie. | Die Steuerplatine kann die Zündung oder die Flammenüberwachung verhindern (Schaden an der Leiterplatte oder Feuchtigkeit auf der Platine). Zur Überprüfung die Ausgänge zu Zündung/Ionisation und Gasarmatur an den im Handbuch angegebenen Steckverbindern messen (Prüfung D) und die Platine auf Feuchtigkeit oder Schäden untersuchen. |
| Die Reset-Taste blinkt mit 4 Hz (viermal pro Sekunde). | Anomalie bei Abgasabführung/Zuluft oder zugehörigen Elementen (Druckwächter, Gebläse, NTC, Codierstecker). | Eine Störung der Steuerplatine kann fehlerhafte Auswertungen/Verwaltung des Druckwächters/Gebläses oder des Codiersteckers verursachen und diese Blockade erzeugen. Mit der Prüfung E des Handbuchs überprüfen (Spannungen und Durchgängigkeit zu den Sensoren/Aktuatoren) und, falls keine korrekte Reaktion vorliegt, die Leiterplatte austauschen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Placa electrónica Junkers 87483004170
- Katalogreferenz
- 87483004170
- SKU intern Uniclima
- PLCJUZW24X
- Marke
- Junkers
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 7 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Seriennummer aufgedruckt
- 8 748 300 373
- EPROM-Code
- 8 744 501 240 / Charge BF 10 66 FD 188
- Referenzcode (Junkers)
- 8748300417
- Äquivalenz Worcester Bosch
- 87483004170
Häufige Fragen: die elektronische Platine 87483004170
Für welche Modelle von Junkers Heizkesseln ist die Steuerplatine Junkers ZWA24-1A23 Ref. 87483004170 kompatibel?
Welche Fehlercodes kann dieses Gerät anzeigen?
Welcher EPROM-Code hat die Elektronikplatine Steuerung Junkers ZWA24-1A23?
Wie viele Kesselmodelle sind mit dieser Platine kompatibel?
Was ist die Referenz für diese Platte?
Junkers Eurosmart ZWA 24 Häufige Fragen: Junkers Eurosmart ZWA 24 kompatibel mit der Referenz: Junkers Eurosmart ZWA 24
