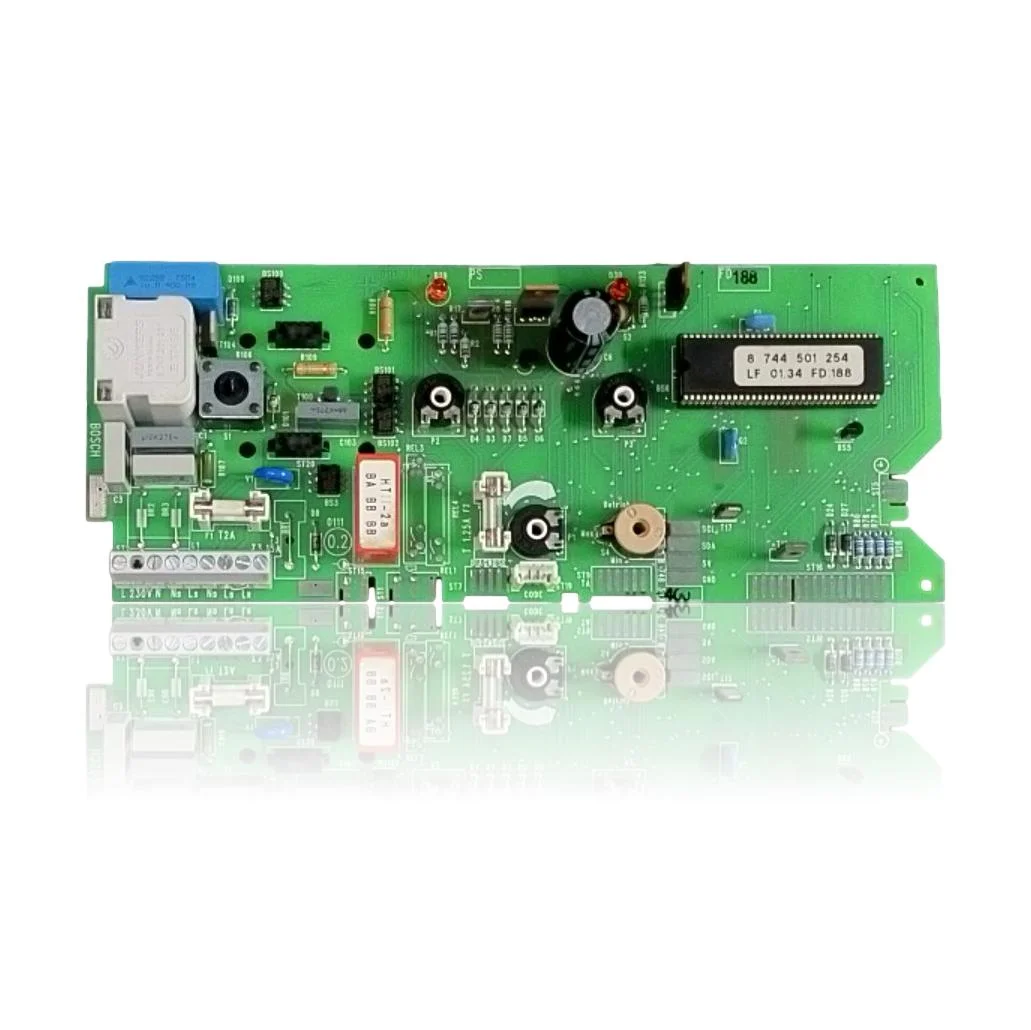

Platine Elektronik Bosch Junkers ZWA 24-1AM23 Ref. 8748300488
Elektronikplatine Bosch Junkers ZWA 24-1AM23 Ref. 8748300488, Bauteil, das die Zündung, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Heizkessels steuert. Bei einem Ausfall kann der Heizkessel möglicherweise nicht starten, sich blockieren oder ein unregelmäßiges Verhalten zeigen, was durch die blinkende Reset-Taste mit 1 Hz oder 4 Hz angezeigt wird. Sie ist kompatibel mit Modellen wie ZWA 24-1 AM 23, ZWA 24-1 AM 31, ZWA 24-1 KM 23, unter anderem. Es wird empfohlen, sie zu ersetzen, wenn Symptome von Fehlfunktionen oder häufigen Blockierungen festgestellt werden.
inkl. MwSt.
Per WhatsApp anfragenDatenblatt: Junkers Heizkessel kompatibel mit der Referenz 8748300488
Elektronische Platine mit der Referenz 8748300488. Vier bestätigte Kompatibilitäten: ZWA 24-1 AM 23 und ZWA 24-1 AM 31.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Junkers ZWA 24-1 AM 23 | Junkers Eurosmart ZWA 24 | Kontrastiert |
| Junkers ZWA 24-1 AM 31 | Junkers Eurosmart ZWA 24 | Kontrastiert |
| Junkers ZWA 24-1 KM 23 | Junkers Eurosmart ZWA 24 | Kontrastiert |
| Junkers ZWA 24-1 KM 31 | Junkers Eurosmart ZWA 24 | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie kann man überprüfen, ob die Referenz 8748300488 das Teil für deinen Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 8748300488 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome und Fehler, die die Elektronikplatine 8748300488 behebt.
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel zündet nicht: kein Display, der Ventilator macht keinen Geräusch, nichts.
Ursache: Die Platine verteilt keinen Strom an das Zündsystem.
Überprüfen Sie die Hauptsicherung des Heizkessels und die thermische Sicherung der Installation, bevor Sie die Platine als defekt betrachten.
- 02
Es wird eingeschaltet, versucht zu starten und blockiert mit einem anderen Fehlercode jedes Mal, wenn es zurückgesetzt wird.
Ursache: Die Steuerlogik der Platine gibt falsche Diagnosen aus, da der Fehler in ihrer Elektronik liegt.
Notiere den Code bei jedem Versuch; wenn er sich nicht wiederholt, verdächtige zuerst die Platine und nicht ein externes Bauteil.
- 03
Sie reagiert weder auf die Steuerung noch auf das Raumthermostat, obwohl der Heizkessel im manuellen Modus eingeschaltet wird.
Ursache: Der Schaltkreis der Platine, die das Signal der externen Heizbedarfsanforderung verarbeitet, ist defekt.
Brücke den Anschluss des Thermostats direkt auf der Platine, um zu überprüfen, ob der Fehler in der Verkabelung oder in der Platine liegt.
- 04
Es funktioniert eine Weile gut und schaltet sich dann ohne ersichtlichen Grund aus oder startet neu.
Ursache: Es könnte ein thermischer Fehler auf der Platine sein, bei dem sich die Komponenten beim Erhitzen zersetzen.
Überprüfen Sie, ob der Ausfall immer nach der gleichen Betriebszeit auftritt; dieses Muster deutet auf einen Plattenfehler aufgrund von Überhitzung hin.
Fehlercodes von Junkers, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| Die Entriegelungstaste blinkt mit 1 Hz (einmal pro Sekunde) | Blockierung durch die Gruppe Zündfehler/Überhitzung/interne Störung. | Die elektronische Steuerplatine (Eurotronic/PCB) kann bei der Steuerung von Zündung/Flamme oder bei der Versorgung von Sensoren/Aktoren ausfallen und diese Blockierung verursachen. 230 V an ST2, Signale/Ausgänge an ST16 prüfen und, falls Peripherie und Verkabelung korrekt sind, die Platine austauschen. |
| Die Reset-Taste blinkt mit 4 Hz (viermal pro Sekunde). | Sperre durch die Abgas-/Abgassicherheitsgruppe oder zugehörige Sensoren. | Ein Defekt der Steuerplatine kann die korrekte Steuerung/Auslesung von Gebläse, Druckwächter, NTC oder Codiersteckverbinder verhindern und die 4-Hz-Meldung auslösen. Steckverbinder ST16/ST1, Spannungsversorgung des Gebläses und Durchgang der Sensoren prüfen; ist alles in Ordnung und besteht die Störung weiter, ist die Platine die wahrscheinliche Ursache. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Placa electrónica Junkers 8748300488
- Katalogreferenz
- 8748300488
- Marke
- Junkers
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 3 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Hersteller
- Bosch
- EPROM-Chip-Code
- 8 744 501 254
- Chip-Lot
- LF 01.34 FD 188
- Versorgungsspannung
- 230V
- Sicherung
- T 1.25A
Häufige Fragen: die elektronische Platine 8748300488
Passt diese Bosch-Platine für die Junkers ZWA 24-1 AM 23?
Wer stellt die Platine der Junkers ZWA 24-1 AM 23 her?
Welche Spannung und Sicherung benötigt die Platine der ZWA 24-1 AM 23?
Wann muss dieses Plättchen in einem Junkers ZWA 24-1 AM 23 Heizkessel ersetzt werden?
Welche Fehlercodes sind für diese Platine dokumentiert?
Ist die Referenz PLCZWA24-1 für diese Platine gültig?
