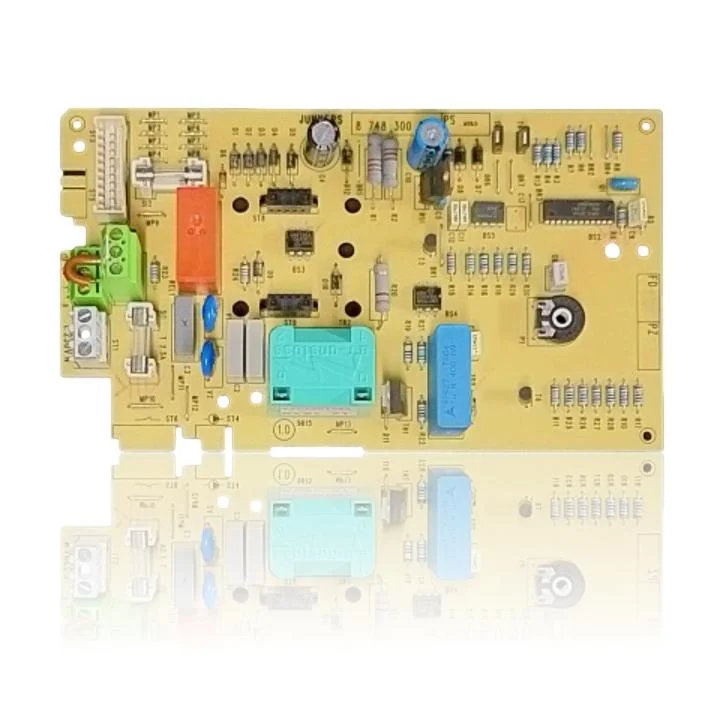

Platine Elektronik Junkers Novatherm ZW20 KD / KD23 - Ref. 8 748 300 246
Wenn Sie den Warmwasserhahn öffnen oder die Heizung einschalten, übernimmt die Elektronikplatine Junkers Novatherm ZW20 KD / KD23 - Ref. 8 748 300 246 die Steuerung des Zündens und der Modulation des Brenners sowie der Pumpe und der Sicherheitsvorrichtungen des Boilers. Wenn dieses Teil ausfällt, werden Sie feststellen, dass der Boiler nicht startet, sich blockiert oder erratisch funktioniert und möglicherweise die Fehler E0 oder F0 anzeigt. Es ist kompatibel mit Modellen wie dem ZW20-1AME23 und ZW20-2AME, unter anderem aus der Junkers Novastar ZW20 Reihe. Es wird empfohlen, es zu ersetzen, wenn es Funktionsstörungen aufweist.
inkl. MwSt.
Per WhatsApp anfragenJunkers Heizkessel kompatibel mit der Referenz 87483002460
Elektronische Platine mit der Referenz 87483002460. Fünf bestätigte Kompatibilitäten: ZW20-1AME23 und ZW20-1AME23 S2805.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Junkers ZW20-1AME23 | Junkers Novastar ZW20 (atmosphärisch) | Kontrastiert |
| Junkers ZW20-1AME23 S2805 | Junkers Novastar ZW20 (atmosphärisch) | Kontrastiert |
| Junkers ZW20-1AME | Junkers Novatherm/Novastar ZW20 (Baureihe) | Kontrastiert |
| Junkers ZW20-2AME | Junkers Novatherm/Novastar ZW20 (Baureihe) | Kontrastiert |
| Junkers ZW20-AME | Junkers Novatherm/Novastar ZW20 (Baureihe) | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 87483002460 das Teil für Ihren Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 87483002460 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome und Fehler, die die Elektronikplatine 87483002460 behebt.
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Heizkessel startet nicht und gibt beim Drücken des Schalters kein Signal.
Ursache: Die Platine sendet keinen Strom an die Schaltungen, die die Zündung starten sollten.
Überprüfen Sie, ob Strom an den Eingang des Boilers ankommt, und überprüfen Sie die Sicherung der Platine, bevor Sie sie austauschen.
- 02
Es erscheinen jedes Mal unterschiedliche Fehlercodes, die in keinem Zusammenhang mit einem bereits überprüften Bauteil stehen.
Ursache: Es ist ein typisches Symptom einer beschädigten Platine: Die Steuerelektronik liefert fehlerhafte Diagnosen, weil der Fehler in ihr selbst liegt.
Notiere jeden Code, der während eines Tages der Nutzung auftritt; wenn derselbe nicht wiederholt wird, ist die Platine verdächtig, bevor ein bestimmter Sensor in Betracht gezogen wird.
- 03
Weder die Fernbedienung noch das Thermostat schaffen es, dass der Kessel startet, obwohl er im manuellen Modus angeht.
Ursache: Der Teil der Platine, der den Heizbedarf von außen empfängt, funktioniert nicht.
Versuchen Sie, die Klemme des Thermostats direkt auf der Platine zu überbrücken, um festzustellen, ob das Problem dort oder in der Verkabelung liegt.
- 04
Die Pumpe oder das Gasventil werden nicht aktiviert, obwohl die Einschaltsequenz scheinbar normal beginnt.
Ursache: Das Relais auf der Platine, das diesen Ausgang steuert, könnte durchgebrannt oder festgeklebt sein.
Messen Sie mit dem Multimeter, ob Strom am Anschluss der Pumpe oder des Ventils ankommt, wenn der Heizkessel Zündung anfordert.
Fehlercodes von Junkers, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| E0 | Interne Störung der Leiterplatte. | Die Selbstdiagnose erkennt einen Defekt an der Steuerplatine (Gehäuse/Leiterplatte). Stromversorgung und Anschlüsse prüfen; falls das Problem nach einem Reset weiterhin besteht, die Platine austauschen. |
| F0 | Interner Fehler. | Interner Defekt des Steuermoduls; die Steuerplatine initialisiert nicht oder versagt während des Anlaufens. Kontakte und Zündkabel prüfen; falls es weiterhin auftritt, die Platine austauschen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Placa electrónica Junkers 87483002460
- Katalogreferenz
- 87483002460
- Marke
- Junkers
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 3 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Hersteller
- Junkers
- Platinencode
- 8 748 300 246
- Der aktuelle Handelsname verkauft sie als 'Novatherm', aber das auf der Platte gedruckte Wortmarke ist 'JUNKERS'; beide Namen gehören zur gleichen Kesselreihe, es handelt sich nicht um einen technischen Datenwiderspruch.
Häufige Fragen: die elektronische Platine 87483002460
Wer stellt die Platine der Junkers Novatherm ZW20 KD23 her?
Welcher Code ist auf der Platine der Novatherm ZW20 KD aufgedruckt?
Passt diese Platine für die Junkers Novatherm ZW20-1KD?
