Steuerplatine Honeywell Ferroli Econcept Tech Ref. 39821523

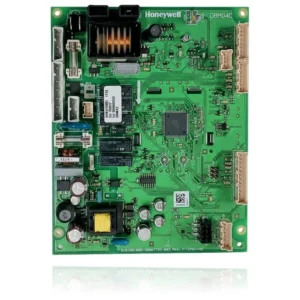

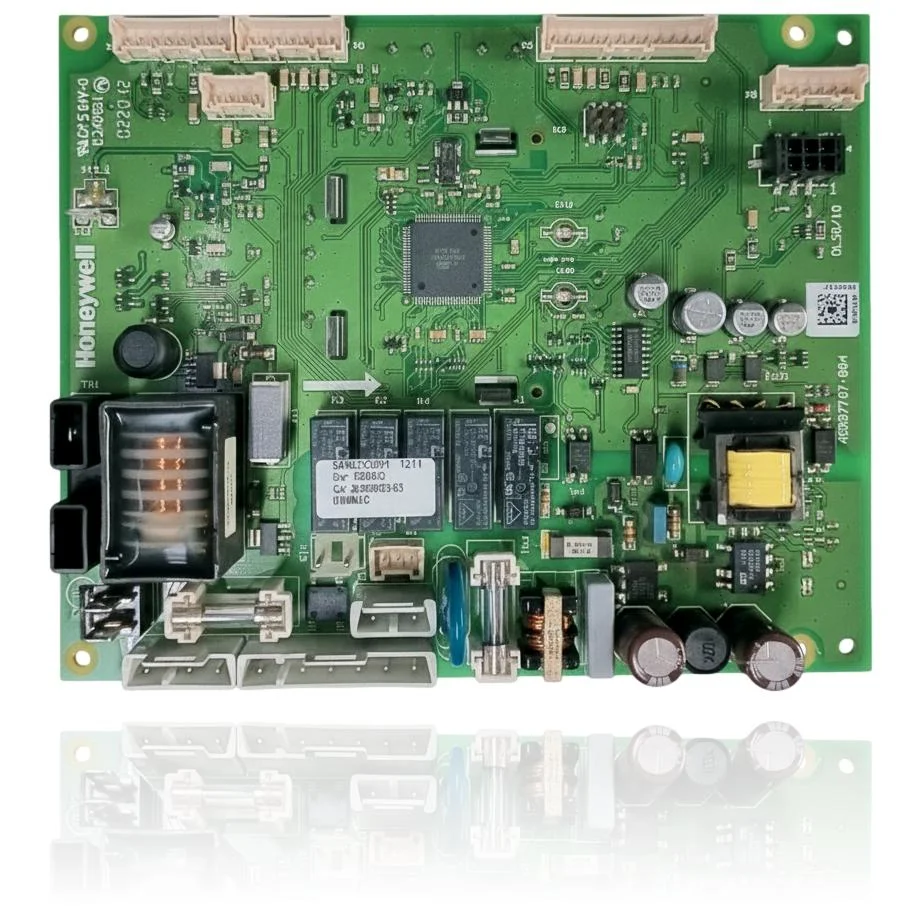

Steuerungsmodul hergestellt von Honeywell (Plattencode DBM04C, Aufklebercode S4962V2001, Softwarerevision R268G), identifiziert durch das seitliche Logo des Etiketts. Es enthält Leistungsschütze, die mit 'FT' gekennzeichnet sind (F3AA024E und F3AA010E). Es ist die Steuerplatine für Ferroli Heizkessel der Serien Econcept und Optimax HE; sie muss überprüft werden, wenn die elektronische Steuerung des Heizkessels ausfällt. Der Austausch erfordert eine technische Diagnose.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 39821523
- Garantie
- 1 Jahr
Ferroli kompatibel mit der Referenz 39821523
Elektronische Platine mit der Referenz 39821523. Fünf nachgewiesene Kompatibilitäten: Econcept Tech 25C und Econcept Tech 35C.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Ferroli Econcept Tech 25C | Econcept Tech | Kontrastiert |
| Ferroli Econcept Tech 35C | Econcept Tech | Kontrastiert |
| Ferroli Econcept Tech Micro 25C | Econcept Tech | Kontrastiert |
| Ferroli Econcept Tech Micro 35C | Econcept Tech | Kontrastiert |
| Ferroli Domicompact F24 | Domicompact | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 39821523 das Teil für deinen Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 39821523 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 39821523 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Die Pumpe, das Gasventil oder die Zündung starten nicht, aber der Rest des Heizkessels funktioniert einwandfrei.
Ursache: Das Leistungrelais der Platine schließt den Kontakt nicht und erhält keinen Strom.
Bevor du die Platine wechselst, messe, ob Strom an der entsprechenden Relaisausgang ankommt, wenn der Heizkessel dieses Element benötigt.
- 02
Der Kessel zündet nicht und blockiert beim Versuch, zu starten, ohne mehr Zeit zu geben.
Ursache: Die Platine vervollständigt die Startsequenz nicht, da ihre Steuerungsstufe ausgefallen ist.
Überprüfen Sie, ob die Sicherung der Platine in gutem Zustand ist und ob 230V Netzspannung ankommen, bevor Sie in Betracht ziehen, dass sie defekt ist.
- 03
Die Steuerung oder das Bedienfeld reagieren nicht, obwohl der Heizkessel anscheinend Strom erhält.
Ursache: Die Platine verwaltet die Kommunikation mit der Steuerung, und wenn ihre Steuerstufe ausfällt, geht die Verbindung verloren.
Trenne und schließe den Stecker des Bus des Reglers wieder an: ein schlechter Kontakt kann das gleiche Symptom verursachen, ohne dass die Platine beschädigt ist.
- 04
Der Kessel funktioniert eine Zeit lang und blockiert dann ohne ein klares Muster.
Ursache: Ein intermittierender Fehler auf der Platine führt dazu, dass die Steuerung der Zünd- oder Modulationssequenz verloren geht.
Notiere, zu welchem Zeitpunkt es blockiert (bei der Anforderung von ACS, Heizung, beim Starten des Brenners), um auszuschließen, dass es ein anderes Bauteil ist, bevor die Platine gewechselt wird.
Fehlercodes von Ferroli, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| A23 | Anomalie der Platinenparameter (Parameter der Platine falsch konfiguriert/beschädigt). | Die Platine verliert oder korrumpiert ihre internen Werkseinstellungen, weshalb die Platine die dokumentierte Ursache ist; es wird überprüft, indem der Kartenparameter erneut eingegeben/überprüft wird, und wenn er nach der Neukonfiguration wieder auftritt, muss ein Techniker bestätigen, ob die Platine ersetzt werden sollte. |
| A24 | Anomalie der Platinenparameter (Parameter der Platine falsch konfiguriert/beschädigt). | Gleiche Kategorie wie A23: Die Hauptplatine validiert ihre eigenen internen Parameter nicht; der Platinenparameter wird geprüft/neu konfiguriert und, falls die Störung bestehen bleibt, ist die Platine das auszutauschende Teil. |
| A26 | Anomalie der Platinenparameter (Parameter der Platine falsch konfiguriert/beschädigt). | Weist auf eine fehlerhafte interne Konfiguration/einen fehlerhaften Parameter der Platine hin; die Platine ist die betroffene Komponente. Der Platinenparameter wird geprüft und, falls sich die Störung durch Neukonfiguration nicht beheben lässt, die Platine ausgetauscht. |
| A61 | Störung des Reglers ABM03 (interner Fehler der Steuereinheit/Hauptplatine). | Es handelt sich um einen internen Fehler der Steuerelektronik selbst (Platine ABM03), nicht um einen externen Sensor; die Erdung wird geprüft und, falls die Störung erneut auftritt, ist die dokumentierte Lösung der Austausch der Platine/des Reglers. |
| A63 | Störung des Reglers ABM03 (interner Fehler der Steuereinheit/Hauptplatine). | Dieses Symptom kann mit dem Bauteil in Zusammenhang stehen, bestätigt jedoch nicht, dass es defekt ist. Ein Techniker muss das Gerät überprüfen und seine Inspektion gemäß dem Handbuch durchführen, bevor er eine Reparatur oder einen Austausch entscheidet. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Ferroli 39821523
- Katalogreferenz
- 39821523
- SKU intern Uniclima
- PLFE014
- Marke
- Ferroli
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 4 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Klebermodulcode
- S4962V2001 1211
- Softwareüberprüfung (Sw)
- R268G
- interne Code (Cd)
- 34608003-03
- Basisplattenmodell
- DBM04C
- bedruckter PCB-Randcode
- 45007787-004
- Leistungsrelais
- Marke 'FT', Referenzen F3AA024E (Spule 24V=DC) und F3AA010E
- sichtbare Chargennummer
- 1211
Handbücher und technische Dokumentation
Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.
- Handbuch Ferroli Econcept Tech Micro 35C (PDF) Dokument © Ferroli, als technische Referenz bereitgestellt.
Häufige Fragen: die elektronische Platine 39821523
Wer stellt die Steuerplatine für die Ferroli Econcept Tech 25C her?
Gilt diese Platine für einen Ferroli Econcept Tech Micro 25C?
Welcher Code auf dem Etikett bestätigt, dass dieses Plättchen zu meinem Domicompact F24 gehört?
Welche Softwareversion hat die Platine der Domicompact F24?
Welche Fehlercodes sind für die Steuerplatine Honeywell Ferroli Econcept Tech Ref. 39821523 dokumentiert?
Wie viele Modelle sind mit der Steuerplatine Honeywell Ferroli Econcept Tech Ref. 39821523 kompatibel?
Ferroli Econcept Tech
