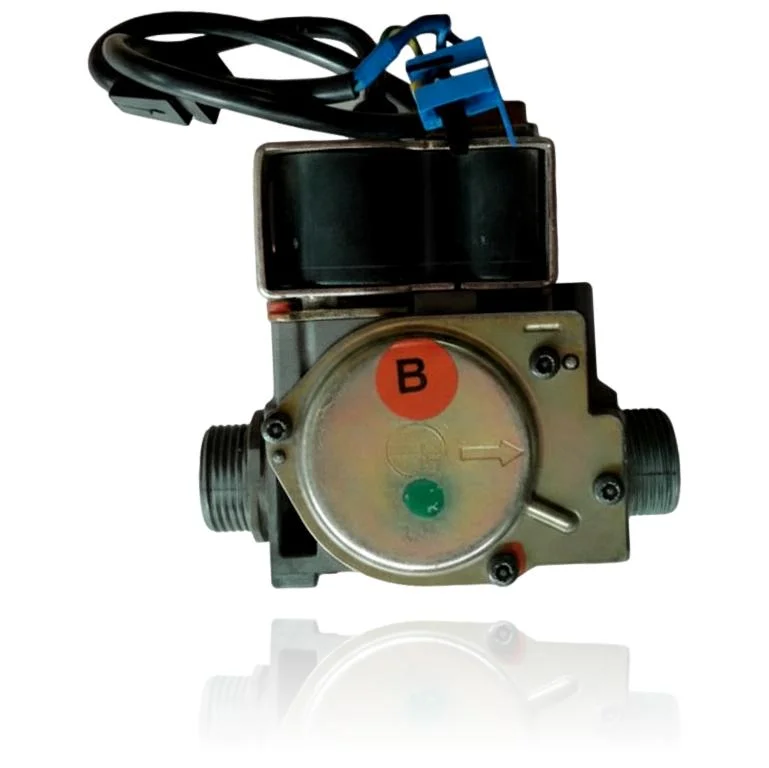

Doppel-Gasventil EV1/EV2 Chaffoteaux VM 282/2-5 - Ref. 053462
Das Gasventil regelt und ermöglicht den Durchfluss des Gases zum Brenner in der Heizung. Dieses Modell von Chaffoteaux, Referenz 053462, verfügt über zwei interne Ventile, die als EV1 und EV2 identifiziert sind. Wenn es ausfällt, kann der Benutzer feststellen, dass die Heizung nicht zündet, Flammenblockaden aufweist oder Probleme mit der Modulation hat, was sich in Fehlern wie F.26, F.61 oder F.28 äußern kann. Es ist kompatibel mit mehreren Modellen, einschließlich dem VM 282/2-5, sowie anderen aus den Serien turboTEC und atmoTEC. Ein Techniker muss durch eine Diagnose bestätigen, ob es notwendig ist, es zu ersetzen, wenn diese Symptome oder zugehörige Fehler festgestellt werden.
- Teileart
- Gasventile
- Zustand
- Generalüberholt
- Katalogreferenz
- 053462
- Garantie
- 1 Jahr
Mit der Referenz 053462 kompatible Vaillant-Kessel
Gasventil mit der Referenz 053462. 19 nachgewiesene Kompatibilitäten: VMW 240-3 und VMW 240-5.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Vaillant VMW 240-3 | turboTEC / turboTEC plus (VMW turbo) | Kontrastiert |
| Vaillant VMW 240-5 | turboTEC / turboTEC plus (VMW turbo) | Kontrastiert |
| Vaillant VMW 242-3 | turboTEC / turboTEC plus (VMW turbo) | Kontrastiert |
| Vaillant VMW 242-5 | turboTEC / turboTEC plus (VMW turbo) | Kontrastiert |
| Vaillant VMW 280-5 | turboTEC / turboTEC plus (VMW turbo) | Kontrastiert |
| Vaillant VMW 282-5 | turboTEC / turboTEC plus (VMW turbo) | Kontrastiert |
| Vaillant VMW 240/2-5 | turboTEC / turboTEC plus (VMW turbo) | Kontrastiert |
| Vaillant VMW 242/2-5 | turboTEC / turboTEC plus (VMW turbo) | Kontrastiert |
| Vaillant VMW 282/2-5 | turboTEC / turboTEC plus (VMW turbo) | Kontrastiert |
| Vaillant VM 202-5 | atmoTEC / atmoTEC plus (VM offene Kammer) | Kontrastiert |
| Vaillant VM 240-5 | atmoTEC / atmoTEC plus (VM offene Kammer) | Kontrastiert |
| Vaillant VM 242-5 | atmoTEC / atmoTEC plus (VM offene Kammer) | Kontrastiert |
| Vaillant VM 280-5 | atmoTEC / atmoTEC plus (VM offene Kammer) | Kontrastiert |
| Vaillant VM 282-5 | atmoTEC / atmoTEC plus (VM offene Kammer) | Kontrastiert |
| Vaillant VM 240/2-5 | atmoTEC / atmoTEC plus (VM offene Kammer) | Kontrastiert |
| Vaillant VM 282/2-5 | atmoTEC / atmoTEC plus (VM offene Kammer) | Kontrastiert |
| Vaillant VMI 280-7 | VMI | Kontrastiert |
| Vaillant VMI 282-7 | VMI | Kontrastiert |
| Vaillant VMI 32/362-7 | VMI | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 053462 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 053462 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose des Gasventils 053462 erfordern
Das Gasventil regelt und moduliert den Gasfluss zum Brenner. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Heizkessel zündet nicht oder blockiert sofort beim Startversuch.
Ursache: Das Elektromagnetventil lässt das Gas nicht zum Brenner durch und der Kessel blockiert, weil keine Flamme vorhanden ist.
Überprüfen Sie, ob die Spule Spannung erhält, wenn Sie versuchen, den Kessel zu starten, bevor Sie denken, dass das Ventil defekt ist.
- 02
Die Flamme ist instabil, sprüht Funken oder geht aus und zündet sich von selbst wieder an.
Ursache: Eine der beiden internen Elektromagnetventile (EV1 oder EV2) öffnet oder schließt nicht richtig, was den Gasfluss aus dem Gleichgewicht bringt.
Überprüfen Sie den Gasdruck und den Filter, bevor Sie das Ventil beschuldigen.
- 03
Der Kessel verliert Leistung und zeigt immer die gleiche Flamme, er moduliert nicht.
Ursache: Das Modulationssolenoid passt den Gasdurchfluss nicht an, sodass es immer gleich bleibt.
Überprüfen Sie, ob das Kabel des Modulators nicht locker oder oxidiert ist, bevor Sie das gesamte Ventil wechseln.
- 04
In der Nähe des Ventils riecht es nach Gas, sowohl wenn der Kessel ausgeschaltet als auch eingeschaltet ist.
Ursache: Es gibt ein Leck im Gehäuse oder in den Dichtungen des Elektromagnetventils.
Stelle das Gas sofort ab und verwende Seifenwasser, um den genauen Punkt zu finden; wenn du die Leckage bestätigst, zünde den Kessel nicht wieder an.
Fehlercodes Vaillant, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| F.26 | Das Gasventil funktioniert nicht. | Das Gasventil wird nicht aktiviert, weil der Schrittmotor oder die Spulen offen, kurzgeschlossen oder getrennt sind. Um herauszufinden, ob dies der Fall ist, messe den Widerstand und die Isolation der Spulen und überprüfe das Signal und die Rückmeldung des Motors von der Platine, wenn du versuchst, den Heizkessel zu starten. |
| F.61 | Das Gasventil wird nicht aktiviert. | Das Gasventil kann nicht aktiviert werden, weil die Spulen kurzgeschlossen sind oder es einen Erdschluss gibt, oder aufgrund eines Problems in der Verkabelung. Überprüfen Sie den Widerstand und die Isolierung der Spulen, überprüfen Sie den Kabelbaum und das Steuersignal von der Platine. |
| F.62 | Das Gasventil benötigt lange, um sich zu schließen. | Das Gasventil bleibt offen oder schließt nicht richtig, sodass es lange dauert, bis das Gas abgeschnitten wird, und die Flamme nach dem Schließbefehl weiterhin brennt. Überprüfen Sie, ob es gut und schnell schließt, und schließen Sie aus, dass es ein internes Leck gibt. |
| F.28 | Der Kessel springt nicht an: Fehler beim Zünden. | Das Gasventil öffnet sich nicht oder ist falsch eingestellt, was verhindert, dass Gas während der Zündung fließt. Überprüfen Sie den Eingangsdruck, das Steuersignal und ob das Ventil sich während der Zündung tatsächlich öffnet. |
| F.29 | Die Flamme erlischt und zündet nicht wieder an. | Dieses Symptom kann mit dem Bauteil in Zusammenhang stehen, bestätigt jedoch nicht, dass es defekt ist. Ein Techniker muss das Gerät überprüfen und seine Inspektion gemäß dem Handbuch durchführen, bevor er eine Reparatur oder einen Austausch entscheidet. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Gasventil Vaillant 053462
- Katalogreferenz
- 053462
- SKU intern Uniclima
- ELCV282
- Marke
- Vaillant
- Teileart
- Gasventile
- Einheiten auf Lager
- 7 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Identifizierung von Magnetventilen
- EV1 und EV2 in das Gehäuse integriert (zwei interne Magnetventile)
Häufige Fragen: Gasventil 053462
Was bedeuten die Markierungen EV1 und EV2 am Doppelmagnetventil für Gas?
Ist die handschriftlich auf der Messingplatte eingetragene Nummer die Referenz für dieses Magnetventil?
Ist dieses Doppel-Magnetventil für einen VMW 242/2-5 Kessel geeignet?
Wie viele Modelle sind mit dem Doppelgasventil Chaffoteaux VM 282/2-5 – Ref. 053462 kompatibel?
Welche Fehlercodes sind für dieses Elektromagnetventil dokumentiert?
Was ist die Referenz des doppelten Gas-Elektroventils von Chaffoteaux?
