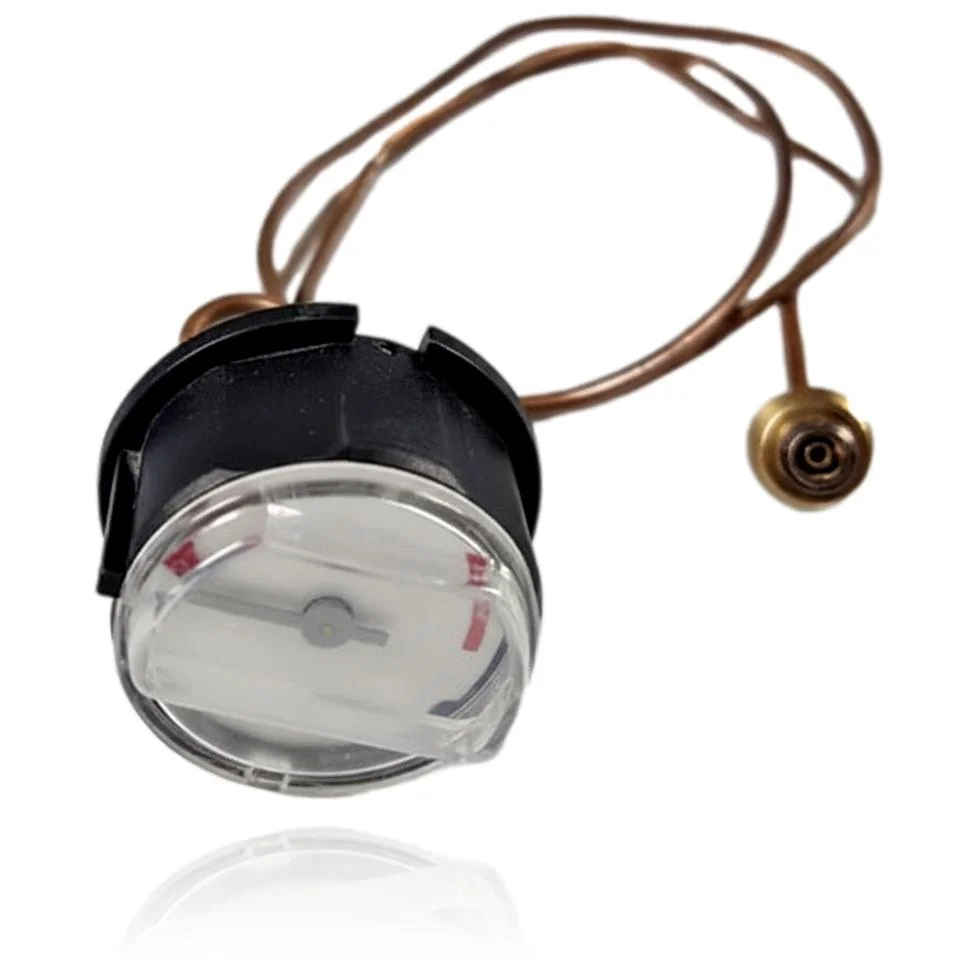

Druckmanometer Chaffoteaux Niagara Delta 30 FF Ref. 61305005

Heizkessel Chaffoteaux kompatibel mit der Referenz 61305005

Manometer mit der Referenz 61305005. Vier bestätigte Kompatibilitäten: Niagara Delta 24 FF und Niagara Delta 28 FF.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie kann man überprüfen, ob die Referenz 61305005 das Teil für deinen Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 61305005 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose am Manometer 61305005 erfordern

Das Manometer zeigt den Druck des Heizkesselsystems an. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Die Druckanzeige steigt und fällt nicht, sie bleibt fest stehen.

  Ursache: Der interne Mechanismus des Teils klemmt und spiegelt nicht den tatsächlichen Druck des Kreislaufs wider.

  Entlüfte die Luft aus dem Kreislauf und überprüfe den Druck im kalten Zustand; wenn sich nach dem Entlüften der Wert weiterhin nicht bewegt, liegt der Fehler im Bauteil.

• 02

  Es gibt einen Tropfen oder einen Feuchtigkeitsring an der Basis des Teils.

  Ursache: Die Dichtung oder das Kapillarrohr verschlechtert sich durch die Hitze und verliert die Dichtheit.

  Trockne den Bereich, lasse den Kessel in Betrieb und schaue erneut nach: Wenn die Feuchtigkeit nur dort wieder auftritt, ist das Problem kein schlecht angezogener Anschluss.

• 03

  Der Kessel blockiert oder zeigt einen Druckfehler an, ohne dass du die Befüllung berührt hast.

  Ursache: Ein Kontakt, der nicht richtig schließt, sendet der Steuerung eine Fehlermeldung, obwohl der Stromkreis korrekt ist.

  Bevor du wieder zusammenbaust, notiere den tatsächlichen Druck des Befüllsystems und vergleiche ihn mit dem Druck, den der Kessel beim Blockieren angibt.

• 04

  Das Wasser braucht länger als normal, um sich zu erwärmen, oder die Pumpe startet nicht, wenn sie sollte.

  Ursache: Ein Kontakt, der beim Erreichen der Solltemperatur nicht schließt, lässt die Pumpe ohne das erwartete Signal.

  Überprüfen Sie bei eingeschalteter Heizung, ob der Kontakt des Teils bei Erreichen der Betriebstemperatur schließt, bevor Sie es ersetzen.

Fehlercodes von Chaffoteaux, die eine Diagnose erfordern

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt des Manometers Chaffoteaux 61305005

Katalogreferenz

61305005

SKU intern Uniclima

MPND30FF

Marke

Chaffoteaux

Teileart

Manometer - Aquastate

Einheiten auf Lager

3 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Deckel

Transparent (Seitenansicht im verfügbaren Foto)

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Chaffoteaux Niagara Delta 28 FF (PDF) Dokument © Chaffoteaux, als technische Referenz bereitgestellt.
