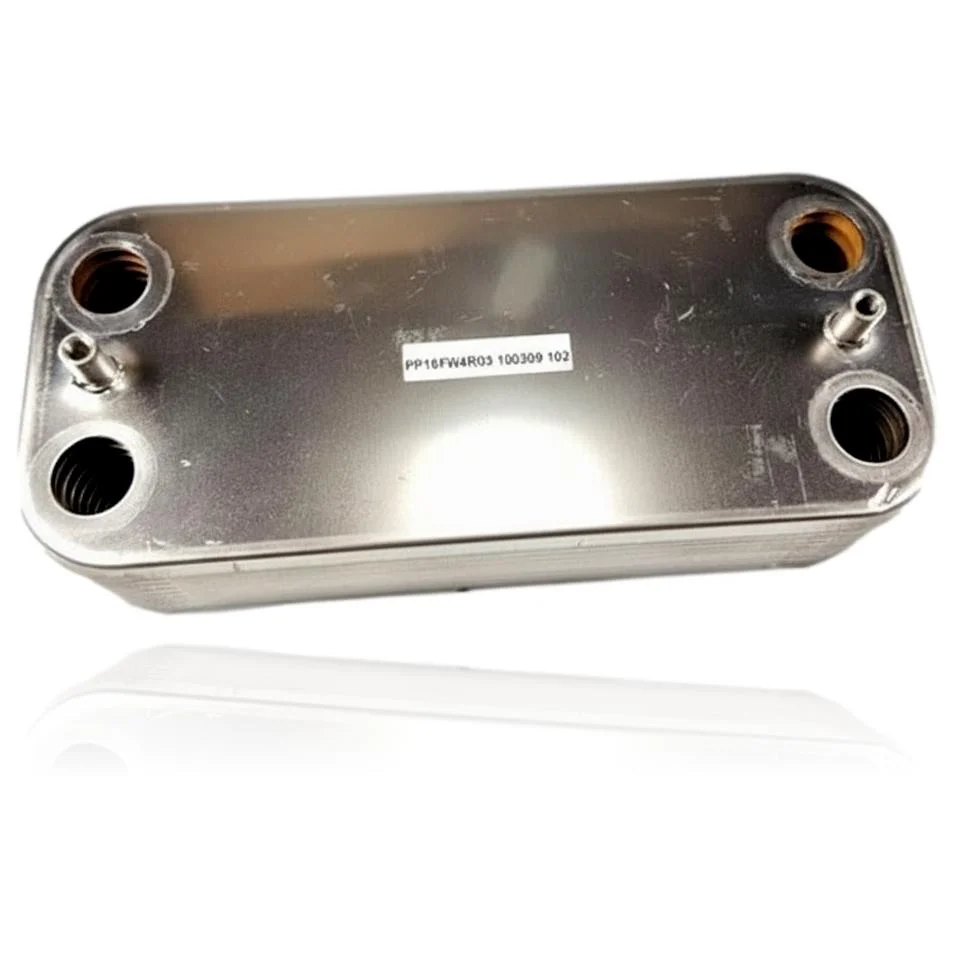

Plattenwärmetauscher für Kessel FE24NOX - Ref. PP16FW4R03
Generalüberholt Fagor Plattenwärmetauscher

Plattenwärmetauscher für Kessel FE24NOX - Ref. PP16FW4R03

Der Plattenwärmetauscher für die Heizung FE24NOX - Ref. PP16FW4R03 überträgt die Wärme vom Primärkreis auf das Warmwasser sofort. Wenn er ausfällt, kommt das Wasser lauwarm oder zeigt schwankende Temperaturen, und der Durchfluss des Warmwassers verringert sich. Dieses Bauteil ist kompatibel mit Heizungen der Serien FE24NOX, FE24TC, FE24TC1B, FE26TC, FE26TC1B und FEE24NOX1N, unter anderem. Ein Techniker muss durch eine Diagnose bestätigen, ob er ersetzt werden muss, wenn Probleme mit der Temperatur oder dem Durchfluss des Warmwassers auftreten.

Teileart
Plattenwärmetauscher
Zustand
Generalüberholt
SKU intern
IPFE25NOX
Garantie
1 Jahr
inkl. MwSt. Lager · 3 Stk.
Kompatibilität

Kompatible Fagor-Kessel

Plattenwärmetauscher. Sechs nachgewiesene Kompatibilitäten: FE24NOX und FE24TC.

Bewährte Kompatibilität

KesselmodellFamilieÜberprüfung
Fagor FE24NOXFE24NOXKontrastiert
Fagor FE24TCFE24TCKontrastiert
Fagor FE24TC1BFE24TC1BKontrastiert
Fagor FE26TCFE26TCKontrastiert
Fagor FE26TC1BFE26TC1BKontrastiert
Fagor FEE24NOX1NFEE24NOX1NKontrastiert

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? ·

Leitfaden

Wie überprüft man, ob es das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

  1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
  2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
  3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
  4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Diagnose und Fehlercodes

Symptome, die eine Diagnose im Plattenwärmetauscher erfordern

Der Plattenwärmetauscher überträgt die Wärme auf das Warmwasser. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

  • 01

    Das Warmwasser kommt nicht oder fließt intermittierend, obwohl die Heizung gut funktioniert.

    Ursache: Die Platten des Wärmetauschers sind durch Kalk verstopft und der Durchfluss von ACS erfolgt nicht normal.

    Messen Sie den Druck des kalten Wassers und überprüfen Sie den Filter der Anlage, bevor Sie annehmen, dass eine Verstopfung vorliegt.

  • 02

    Es ist ein Tropfen oder Feuchtigkeit genau in dem Bereich zu sehen, wo der Wärmetauscher montiert wird.

    Ursache: Die Schweißnaht zwischen den Platten des Wärmetauschers hat die Dichtheit verloren und Wasser tritt aus.

    Trockne den Bereich gut ab, schalte den Kessel ein und lokalisiere den genauen Punkt des Tropfens, bevor du etwas abbaust.

  • 03

    Der Wasserhahn braucht lange, um heißes Wasser zu liefern, oder erreicht nie die Temperatur, die am Regler angezeigt wird.

    Ursache: Der Kalk reduziert die Austauschfläche und das Bauteil überträgt nicht genügend Wärme.

    Überprüfen Sie die Wasserhärte in Ihrer Region und suchen Sie nach sichtbarem Kalk an anderen Stellen des Kreislaufs.

  • 04

    Es ist ein Pfeifen zu hören, wenn der Warmwasserhahn geöffnet wird.

    Ursache: Der Abstand zwischen den Platten hat sich durch Einlagerungen verengt und das Wasser fließt gezwungen hindurch.

    Öffne den Wasserhahn mit unterschiedlichem Durchfluss und überprüfe, ob sich das Geräusch mit dem Druck ändert, das weist auf eine Verstopfung hin.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Technische Daten

Datenblatt des Plattenwärmetauschers Fagor

SKU intern Uniclima
IPFE25NOX
Marke
Fagor
Teileart
Plattenwärmetauscher
Einheiten auf Lager
3 Stk.
Zustand
Generalüberholt
Garantie
1 Jahr
Versand
4–5 Werktage (Deutschland)
Rückgabe
14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Typ
Lötkreuzwärmetauscher
Referenz
PP16FW4R03
Vor dem Kauf
  • Es ist unklar, ob '100309 102' das Herstellungsdatum/Chargennummer oder Teil des Codes ist: Verwenden Sie es nicht, um das Teil zu bestellen.
Häufig gestellte Fragen

Häufige Fragen zum Plattenwärmetauscher

Passt der Wärmetauscher PP16FW4R03 zur Heizungsanlage FE24NOX?
Ja, es ist eines der sechs Modelle mit bestätigter Kompatibilität.
Ist der Wärmetauscher der FE26TC aus geschweißten Platten oder abnehmbar?
Es handelt sich um geschweißte Platten (brazed) mit sichtbaren Lamellen.
Welche Störung zeigt an, dass dieser Wärmetauscher in der FE24TC1B gewechselt werden muss?
Es muss überprüft werden, wenn die Dichtheit zwischen den Platten verloren geht oder der Kessel nicht mehr richtig heißes Wasser produziert. Der Austausch erfordert eine technische Diagnose.
Gilt das auch für die FEE24NOX1N?
Ja, es steht auf der Liste der kompatiblen Modelle für dieses Teil.

Fagor FE24NOX Häufige Fragen: Fagor FE24NOX kompatibel mit der Referenz

Lieferung in 4–5 Werktagen 4–5 Werktage (Deutschland)
1 Jahr Garantie geprüft und getestet
14 Tage Rückgaberecht nicht installierte Teile
Technischer Support Wir überprüfen dein Modell.
