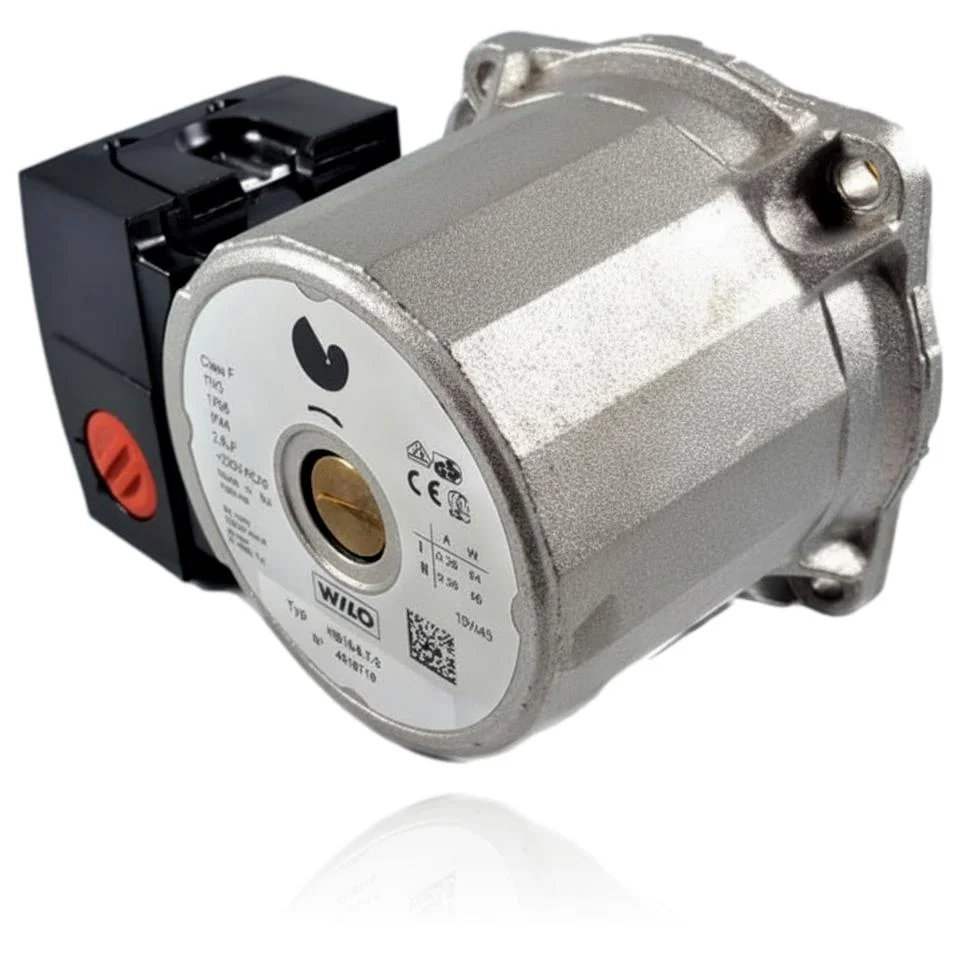

Wilo Umwälzpumpe für Saunier Duval Themafast NOx F 30 Ref. 0020087276
Motor der Umwälzpumpe des Heizkessels Saunier Duval Themafast NOX F30 und anderer kompatibler Modelle Thema/Themafast Condens. Der angegebene Hersteller ist Wilo, Typ HB16/6.7-2. Er fördert das Wasser durch den Heizungs- oder Warmwasserzirkulationskreis mit zwei Geschwindigkeiten, 64W und 85W. Der Austausch erfordert zunächst die Bestätigung des Fehlers des Bauteils durch eine technische Diagnose, selbst wenn der Kessel nicht heizt, die Pumpe Geräusche macht oder nicht startet.
- Teileart
- Pumpen
- Zustand
- Generalüberholt
- Katalogreferenz
- 0020087276
- Garantie
- 1 Jahr
Mit der Referenz 0020087276 kompatible Saunier Duval Heizkessel
Umwälzpumpe mit der Referenz 0020087276. Fünf nachgewiesene Kompatibilitäten: Themafast Condens F 24 E und Themafast Condens F 30 E.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Saunier Duval Themafast Condens F 24 E | Themafast Condens | Kontrastiert |
| Saunier Duval Themafast Condens F 30 E | Themafast Condens | Kontrastiert |
| Saunier Duval Themafast NOx F 30 | Themafast NOx | Kontrastiert |
| Saunier Duval Isofast 21 Condens | Isofast Condens | Kontrastiert |
| Saunier Duval Isofast Condens F 35 A | Isofast Condens | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 0020087276 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 0020087276 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose bei der Umwälzpumpe 0020087276 erfordern
Die Umwälzpumpe zirkuliert das Wasser im Heizkreis. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Heizkessel benötigt lange, um zu heizen, oder die Wärme erreicht die Heizkörper nicht richtig.
Ursache: Der Impeller der Pumpe fördert nicht genügend Durchfluss durch den Kreislauf.
Überprüfen Sie, ob der Kreislauf nicht blockiert ist, bevor Sie die Pumpe ersetzen: Eine gesunde Pumpe mit einem verschmutzten Kreislauf zeigt dasselbe Symptom.
- 02
Es ist ein Summen zu hören, wenn die Heizung gestartet wird, aber die Achse dreht sich nicht.
Ursache: Der Rotor ist blockiert, häufig aufgrund von Ablagerungen, die sich nach einer Zeit ohne Nutzung der Heizung angesammelt haben.
Versuche, die Achse von Hand über die vordere Schraube zu drehen, während der Kessel ausgeschaltet ist, bevor du den Austausch anforderst.
- 03
Die Pumpe startet nicht, wenn der Kessel Heizung anfordert.
Ursache: Es könnte der Motor ausfallen oder es könnte einfach kein Strom von der Platine ankommen.
Überprüfen Sie mit einem Multimeter, ob die Pumpe an ihren Anschlüssen 230V erhält, bevor Sie sie ersetzen.
- 04
Es gibt Vibrationen oder ungewöhnliche Geräusche in der Pumpe während des Betriebs.
Ursache: Es liegt oft an Luft im Laufrad oder an einem durch den Gebrauch abgenutzten Lager.
Entlüfte den Heizkreislauf und überprüfe, ob das Geräusch verschwindet, bevor du das Teil wechselst.
Fehlercodes von Saunier Duval, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| F.22 | Sicherheitsabschaltung: Wassermangel | Wenn der Pumpenmotor blockiert/defekt oder getrennt ist (Verkabelung/Leiterplatte), gibt es keine Zirkulation und die Steuerung interpretiert dies als Wassermangel. Prüfen: Anlauf der Pumpe im Test P.0, Vorhandensein von PWM-/230-V-Spannung und Durchgängigkeit/Stromaufnahme des Motors. |
| F.23 | Sicherheitsabschaltung: übermäßige Temperaturschwankung | Eine Pumpe ohne Durchfluss (blockiert oder mit reduzierter Leistung) verursacht ein übermäßiges ΔT zwischen Vor- und Rücklauf. Prüfen: Drehung/Drehzahl der Pumpe, Entlüftung und ΔT am Wärmetauscher; PWM-/230-V-Ansteuerung überprüfen. |
| F.24 | Sicherheitsabschaltung: zu schneller Temperaturanstieg | Wenn die Pumpe stillsteht oder wenig leistet, steigt der Vorlauf sehr schnell an, weil das Wasser nicht zirkuliert. Prüfen: Stromversorgung und Drehung der Pumpe sowie Anlage entlüften; wenn sie in P.0 nicht reagiert, Pumpe austauschen. |
| F.75 | Fehler in der Pumpe, Wassermangel | Beim Start erwartet die Elektronik eine Druckänderung beim Anlaufen der Pumpe; wenn der Motor nicht dreht oder keinen Durchfluss erzeugt, gibt es keine Änderung und F.75 erscheint. Prüfen: Pumpentest und Druckänderung, Spannung an der Pumpe und Zustand des Laufrads. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Saunier Duval 0020087276
- Katalogreferenz
- 0020087276
- SKU intern Uniclima
- MBCTNF30B1
- Marke
- Saunier Duval
- Teileart
- Pumpen
- Einheiten auf Lager
- 3 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Spannung
- 230V
- Frequenz
- 50Hz
- Leistung
- 64W (Stufe I) / 85W (Stufe II)
- Strom
- 0,29A (Stufe I) / 0,38A (Stufe II)
- Kondensator
- 2,0 µF
- Schutzgrad
- IP44
- Isolationsklasse
- Klasse F
- Nenndruck
- PN3
- Maximale Fluidtemperatur
- TF95
- Herstellercode
- WILO Typ HB16/6.7-2, N° 4516719
Häufige Fragen: die Umwälzpumpe 0020087276
Passt dieser Wilo Pumpenmotor zu meinem Saunier Duval Themafast NOX F30?
Wie kann ich überprüfen, ob dieser Wilo-Motor das genaue Teil für meinen Heizkessel ist?
Mit welcher Spannung und Frequenz arbeitet der Motor der Pumpe der Themafast NOX F30?
Welche Störung der Thema Condens oder Themafast weist darauf hin, dass dieser Motor gewechselt werden muss?
Welche Leistung hat der Motor in jedem Gang?
