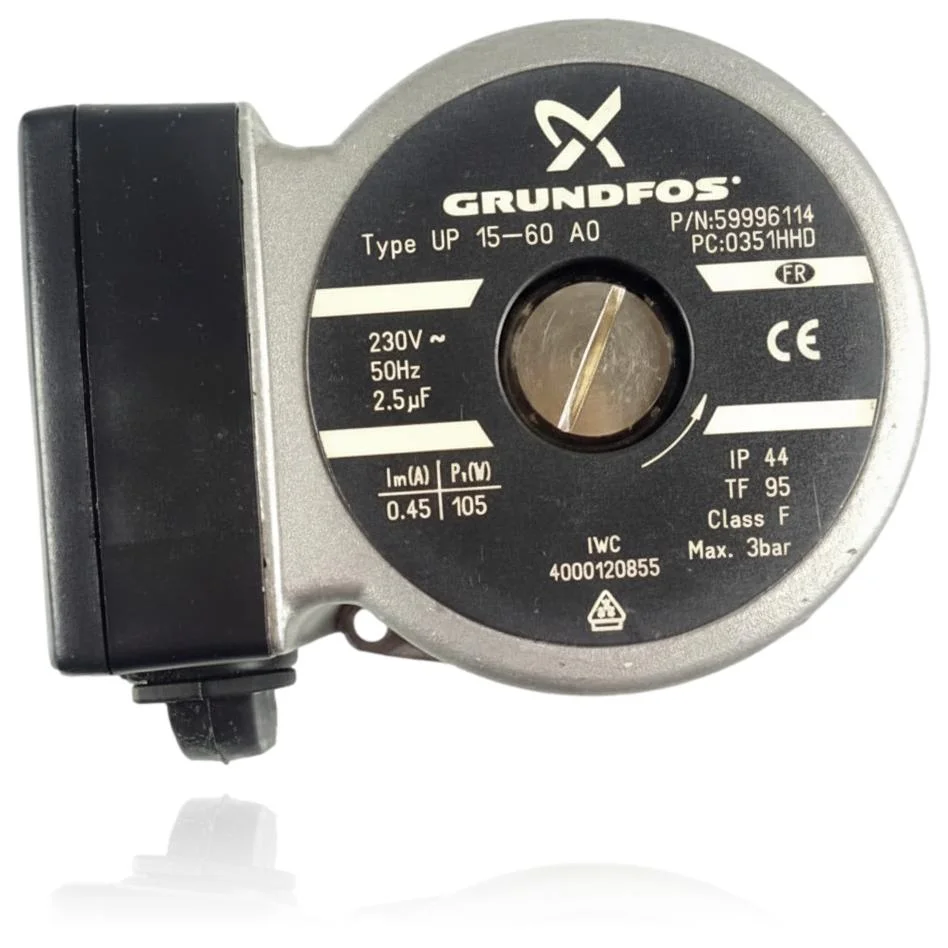

Umwälzpumpe Grundfos UP 15-60 A0 für Saunier Duval Themafast F24E - Ref. 0020087276
Umwälzpumpe Grundfos, Modell UP 15-60 A0. Bewegt das Wasser im Kreislauf des Heizkessels Saunier Duval Themafast/Thema Condens. Der Austausch erfordert zunächst die Bestätigung des Fehlers des Bauteils durch eine technische Diagnose, selbst wenn es nicht startet, Geräusche macht, tropft oder das Laufrad nach einer Stillstandszeit blockiert ist. Tatsächlicher Hersteller ist Grundfos, abweichend von der Handelsmarke des Heizkessels.
- Teileart
- Pumpen
- Zustand
- Generalüberholt
- Katalogreferenz
- 0020087276
- Garantie
- 1 Jahr
Mit der Referenz 0020087276 kompatible Saunier Duval Heizkessel
Umwälzpumpe mit der Referenz 0020087276. Fünf nachgewiesene Kompatibilitäten: Themafast Condens F 24 E und Themafast Condens F 30 E.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Saunier Duval Themafast Condens F 24 E | Themafast Condens | Kontrastiert |
| Saunier Duval Themafast Condens F 30 E | Themafast Condens | Kontrastiert |
| Saunier Duval Themafast NOx F 30 | Themafast NOx | Kontrastiert |
| Saunier Duval Isofast 21 Condens | Isofast Condens | Kontrastiert |
| Saunier Duval Isofast Condens F 35 A | Isofast Condens | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 0020087276 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 0020087276 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose bei der Umwälzpumpe 0020087276 erfordern
Die Umwälzpumpe zirkuliert das Wasser im Heizkreis. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Heizkessel heizt nicht oder heizt schlecht.
Ursache: Die Pumpe ist blockiert und fördert kein Wasser in den Heizkreis.
Überprüfen Sie, ob die Pumpe vibriert oder summt, wenn die Heizung eingeschaltet wird; wenn sie nichts überträgt, könnte sie blockiert sein.
- 02
Geräusch im Pumpenmotor
Ursache: Luft im Kreislauf oder niedriger Druck verursachen dieses Geräusch im Motor.
Überprüfen Sie das Manometer des Heizkessels und entlüften Sie die Luft aus der Anlage, bevor Sie die Pumpe wechseln.
- 03
Wasserleck am Pumpengehäuse
Ursache: Die Dichtung oder der interne mechanische Verschluss hat die Dichtheit verloren.
Trocknen Sie den Bereich und beobachten Sie, ob das Leck nach einem Betriebszyklus wieder auftritt, bevor Sie die Pumpe als defekt betrachten.
- 04
Pumpe, die nach einer Stillstandszeit nicht startet.
Ursache: Der Rotor klemmt aufgrund längerer Inaktivität, was typisch ist, wenn die Heizung nach dem Sommer wieder in Betrieb genommen wird.
Versuche, die Achse von Hand über den vorderen Schlitz des Motors zu lösen, bevor du sie austauschst.
Fehlercodes von Saunier Duval, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| F.22 | Sicherheitsabschaltung: Wassermangel | Wenn der Pumpenmotor blockiert/defekt oder getrennt ist (Verkabelung/Leiterplatte), gibt es keine Zirkulation und die Steuerung interpretiert dies als Wassermangel. Prüfen: Anlauf der Pumpe im Test P.0, Vorhandensein von PWM-/230-V-Spannung und Durchgängigkeit/Stromaufnahme des Motors. |
| F.23 | Sicherheitsabschaltung: übermäßige Temperaturschwankung | Eine Pumpe ohne Durchfluss (blockiert oder mit reduzierter Leistung) verursacht ein übermäßiges ΔT zwischen Vor- und Rücklauf. Prüfen: Drehung/Drehzahl der Pumpe, Entlüftung und ΔT am Wärmetauscher; PWM-/230-V-Ansteuerung überprüfen. |
| F.24 | Sicherheitsabschaltung: zu schneller Temperaturanstieg | Wenn die Pumpe stillsteht oder wenig leistet, steigt der Vorlauf sehr schnell an, weil das Wasser nicht zirkuliert. Prüfen: Stromversorgung und Drehung der Pumpe sowie Anlage entlüften; wenn sie in P.0 nicht reagiert, Pumpe austauschen. |
| F.75 | Fehler in der Pumpe, Wassermangel | Beim Start erwartet die Elektronik eine Druckänderung beim Anlaufen der Pumpe; wenn der Motor nicht dreht oder keinen Durchfluss erzeugt, gibt es keine Änderung und F.75 erscheint. Prüfen: Pumpentest und Druckänderung, Spannung an der Pumpe und Zustand des Laufrads. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Saunier Duval 0020087276
- Katalogreferenz
- 0020087276
- SKU intern Uniclima
- MBCCTF24E
- Marke
- Saunier Duval
- Teileart
- Pumpen
- Einheiten auf Lager
- 3 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Hersteller
- Grundfos
- Modell
- Grundfos Typ UP 15-60 A0
- Fabrikcode (P/N)
- 59996114
- IWC-Code
- 4000120855
- Spannung
- 230V
- Frequenz
- 50Hz
- Strom
- 0,45 A
- Leistung
- 105 W
- Kondensator
- 2,5 µF
- Schutzgrad
- IP44
- Isolationsklasse
- Klasse F
- Maximale Fluidtemperatur
- TF95
- Maximaler Druck
- 3 bar
- Der tatsächliche Hersteller der Pumpe ist Grundfos, nicht Saunier Duval.
Häufige Fragen: die Umwälzpumpe 0020087276
Ist die Umwälzpumpe Grundfos UP 15-60 A0 mit der Referenz 0020087276 ein Originalteil von Saunier Duval?
Welche Spannung benötigt diese Umwälzpumpe?
Ist die Pumpe Grundfos UP 15-60 A0 mit dem Kessel Themafast Condens F24E kompatibel?
Gibt es einen anderen Code zur Identifizierung der Pumpe des Heizkessels neben der Referenz 0020087276?
Welche dokumentierten Fehlercodes gibt es für diese Pumpe?
Warum sollte ich die Pumpe meines Heizkessels wechseln?
