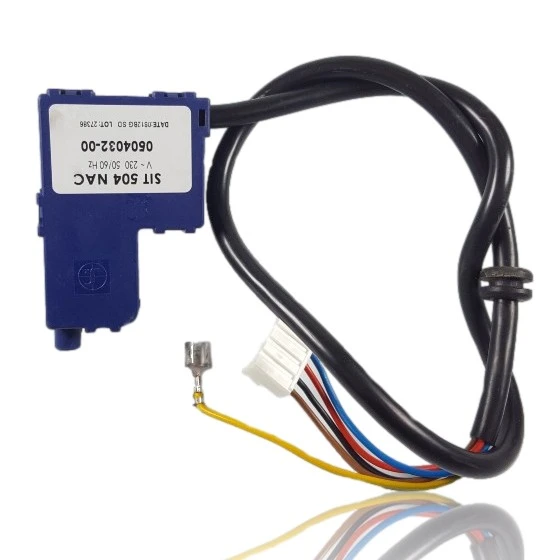

Zündtransformator SIT 504 NAC - Kessel FE27E - cod. SIT 06040032-00

Zündtransformator SIT, Modell 504 NAC (interne SIT-Nummer 06040032-00), mit Primärseite 230V 50/60Hz. Erzeugt den Funken, der den Brenner zündet. Der Katalog verkauft ihn als Ersatzteil für Fagor FE 24 NOX, aber die verfügbaren Daten bestätigen nur seine Kompatibilität mit dem Kessel FE27E. Der Austausch erfordert zunächst die Bestätigung des Fehlers des Bauteils durch eine technische Diagnose, selbst wenn der Kessel nicht zündet oder die Zündung intermittierend ausfällt.

Teileart: Transformatoren
Zustand: Generalüberholt
Katalogreferenz: N55G002M7
Garantie: 1 Jahr

inkl. MwSt. Lager · 2 Stk.

Kompatibilität

Mit der Referenz N55G002M7 kompatible Fagor-Kessel

Zündtransformator mit der Referenz N55G002M7. Zwei bestätigte Kompatibilitäten: FE 24 NOX und FE-24 NOX.

Bewährte Kompatibilität

Kesselmodell	Familie	Überprüfung
Fagor FE 24 NOx	Fagor	Kontrastiert
Fagor FE-24 NOx	Fagor	Kontrastiert

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Leitfaden

Wie überprüft man, ob die Ref. N55G002M7 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz N55G002M7 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Diagnose und Fehlercodes

Symptome, die eine Diagnose im Zündtransformator N55G002M7 erfordern

Der Zündtransformator erzeugt die Hochspannung für den Funken der Elektroden. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

01
Der Kessel zündet den Brenner nicht, obwohl es scheint, dass er versucht zu starten.
Ursache: Der Zündtransformator erzeugt nicht die notwendige Spannung, damit der Funke am Elektroden überspringt.
Achte darauf, dass die Elektrode sauber und gut mit dem Brenner ausgerichtet ist, bevor du den Transformator wechselst.
02
Es gibt keinen Funken am Zündelektroden, nicht einmal schwach.
Ursache: Ein Fehler im Primär- oder Sekundärkreis des Transformators verhindert, dass das Zündsystem eine Ausgangsspannung hat.
Messen Sie, ob 230V Strom zum Transformator ankommt; wenn nicht, könnte das Problem auf der Platine oder in der Verkabelung liegen, nicht im Transformator.
03
Die Zündung ist intermittierend: manchmal zündet sie und manchmal bleibt sie im Versuch stecken.
Ursache: Der Verschleiß der Wicklung führt dazu, dass der Funke bei jedem Start unregelmäßig statt zuverlässig ist.
Überprüfen Sie das Hochspannungskabel und seinen Stecker: eine lockere Verbindung kann das gleiche Symptom wie ein defekter Transformator verursachen.
04
Der Kessel blockiert die Zündung nach mehreren fehlgeschlagenen Versuchen.
Ursache: Keine Zündung erkannt, die Steuerung unterbricht die Gaszufuhr aus Sicherheitsgründen nach Erschöpfung der Wiederholungsversuche.
Überprüfen Sie vor dem Austausch des Teils, ob der Elektroden keine sichtbaren Risse in der Keramik aufweist, da ein Riss den Funken genauso verlieren kann wie ein defekter Transformator.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Technische Daten

Datenblatt des Zündtrafos Fagor N55G002M7

Katalogreferenz: N55G002M7
SKU intern Uniclima: TFFE24N
Marke: Fagor
Teileart: Transformatoren
Einheiten auf Lager: 2 Stk.
Zustand: Generalüberholt
Garantie: 1 Jahr
Versand: 4–5 Werktage (Deutschland)
Rückgabe: 14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Hersteller: SIT
Modell: SIT 504 NAC
Interner SIT-Code: 06040032-00
Spannung / Frequenz: 230 V~ 50/60 Hz
Herstellungsdatum / Chargennummer: DATE:081280 LOT:7398

Häufig gestellte Fragen

Häufige Fragen zum Zündtransformator N55G002M7

Wer stellt den Zündtransformator für die Fagor FE27E her?

Es wird von SIT hergestellt, Modell 504 NAC, mit internem Code SIT 06040032-00.

Welche Störung behebt der Transformator SIT 504 NAC in der FE27E?

Es muss überprüft werden, wenn der Heizkessel nicht zündet oder die Zündung intermittierend ausfällt, da dieses Bauteil den Funken erzeugt, der den Brenner zündet. Der Austausch erfordert eine technische Diagnose.

Mit welcher Spannung arbeitet der Transformator SIT 504 NAC der FE27E?

Es funktioniert mit einem Primär von 230V bei 50/60Hz.
