Ineco-Transformator für Ferroli NEF 127 / New Elite - Ref. 697254-64

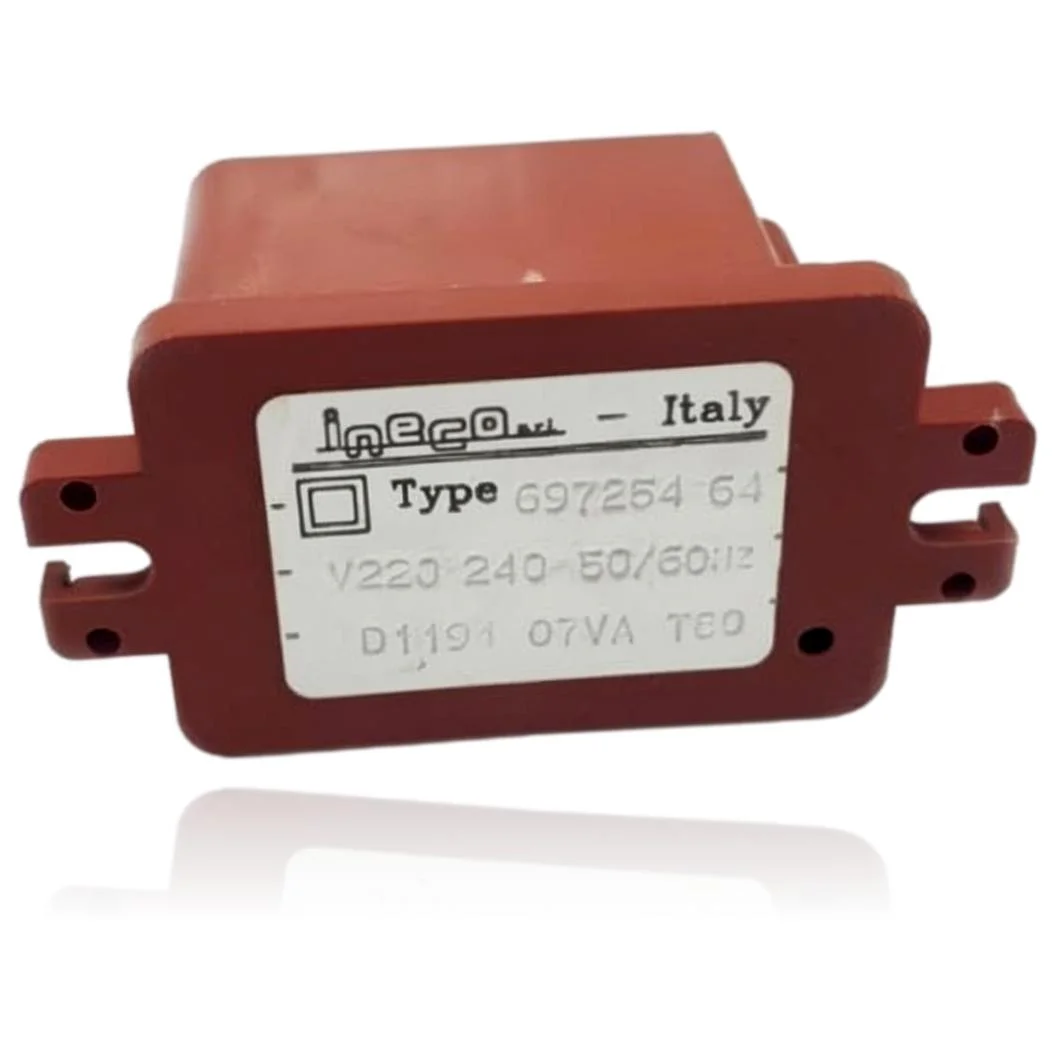

Transformator, identifiziert durch sein Etikett als hergestellt von Ineco S.r.l. (Italien), mit Typcode 697254-64, montiert in Ferroli NEF 127 und New Elite (Serie N.E.). Er funktioniert bei 220-240V, 50/60Hz, mit einer Leistung von 0,7 VA und thermischer Klasse T80. Das verfügbare Material gibt keine genauen Informationen über seine Funktion im Schaltkreis; es sollte überprüft werden, wenn die Komponente, die er speist, keine Spannung mehr erhält. Der Austausch erfordert eine technische Diagnose.
- Teileart
- Transformatoren
- Zustand
- Generalüberholt
- Katalogreferenz
- I36701940
- Garantie
- 1 Jahr
Mit der Referenz I36701940 kompatible Ferroli-Kessel
Zündtransformator mit der Referenz I36701940. Eine nachgewiesene Kompatibilität: N.E.112.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Ferroli N.E.112 | Ferroli New Elite (N.E.) | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. I36701940 das Teil für deinen Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz I36701940 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose im Zündtransformator I36701940 erfordern
Der Zündtransformator erzeugt die Hochspannung für den Funken der Elektroden. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Ein Bauteil des Heizkessels erhält keinen Strom mehr, während der Rest weiterhin funktioniert.
Ursache: Dieser Transformator hat eine geringe Leistung und betrifft nur den versorgten Stromkreis. Wenn er ausfällt, bleibt nur der von ihm versorgte Bereich spannungslos.
Verfolge die Verkabelung vom Transformator bis zur betroffenen Komponente und messe, ob Spannung am anderen Ende ankommt, bevor du das Teil kaufst.
- 02
Die mit diesem Transformator verbundene Sicherung brennt wiederholt durch.
Ursache: Ein Kurzschluss in der Komponente, die diesen Transformator speist, führt dazu, dass der Schutz schnell auslöst.
Trenne das von diesem Transformator gespeiste Bauteil und überprüfe, ob die Sicherung hält, bevor du das Teil wechselst.
- 03
Es ist ein Brandfleck oder ein seltsamer Geruch im Bereich dieses Transformators zu bemerken.
Ursache: Bei der Arbeit mit geringer Leistung führt jede anhaltende Überlastung zu einer Erwärmung der Wicklung, die schnell spürbar ist.
Trenne die Stromversorgung und überprüfe, ob der Transformator oder die nahegelegene Verkabelung Hitzespuren aufweisen, bevor du fortfährst.
- 04
Der Fehler ist intermittierend: Die betroffene Komponente funktioniert an einigen Tagen und an anderen nicht, ohne ersichtlichen Grund.
Ursache: Eine Wicklung mit einem schwachen Punkt erzeugt unter Last eine instabile Spannung, obwohl sie im Leerlauf korrekt erscheint.
Messen Sie die Ausgangsspannung des Transformators mehrmals, im kalten Zustand und mit dem Heizkessel heiß, um zu sehen, ob sie variiert.
Fehlercodes von Ferroli, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| A01 | Störabschaltung des Brenners (Zündstörung). | Wenn der Zündtransformator defekt ist, wird kein Funken erzeugt und der Brenner zündet nicht. Fehlenden Funken an den Elektroden prüfen und den Transformator überprüfen (Primärversorgung und Hochspannungsausgang) oder zur Prüfung austauschen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt des Zündtransformators Ferroli I36701940
- Katalogreferenz
- I36701940
- SKU intern Uniclima
- TCFNE112
- Marke
- Ferroli
- Teileart
- Transformatoren
- Einheiten auf Lager
- 3 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Spannung
- 220-240 V, 50/60 Hz
- Leistung
- 0,7 VA (gedruckt "07VA")
- Wärmeklasse
- T80
- Typcode
- 697254-64
- Chargencode
- D1191
- Der tatsächliche Hersteller dieses Transformators ist Ineco (Italien), nicht Ferroli: der Kessel ist von Ferroli, aber das Teil wird von einem Dritten hergestellt.
Häufige Fragen zum Zündtransformator I36701940
Wer stellt den Transformator der Ferroli New Elite her?
Ist dieser Ineco Transformator für die Ferroli NEF 127 geeignet?
Welche Störung zeigt an, dass der Transformator der Ferroli New Elite gewechselt werden muss?
Bei welcher Spannung und Leistung arbeitet der Transformator Ineco 697254-64?
