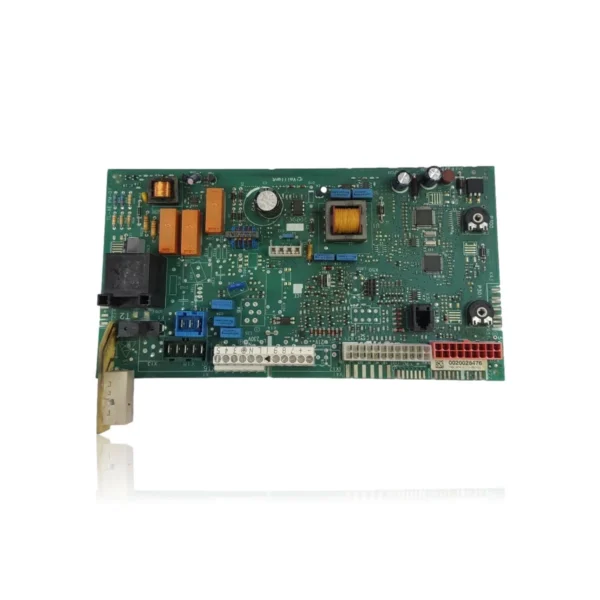

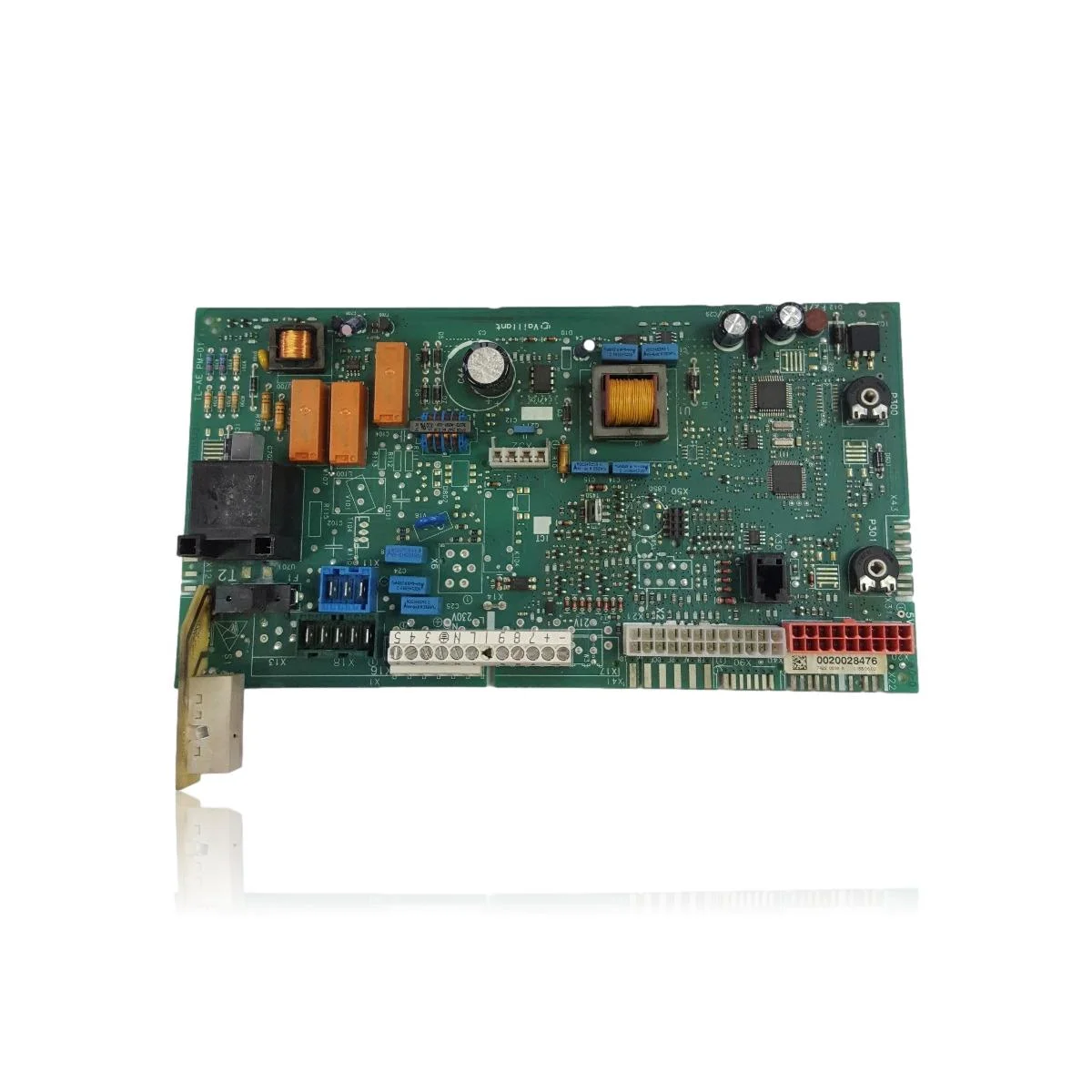

Steuerplatine mit integriertem Display Vaillant Atmotec VMW ES 240 Ref. 0020028476
GeneralüberholtVaillantLeiterplatten

Steuerplatine mit integriertem Display Vaillant Atmotec VMW ES 240 Ref. 0020028476

30 €inkl. MwSt.Auf Lager · 1 Stk

Leiterplatte: generalüberholtes Ersatzteil, das Zündung, Modulation und Sicherheitsfunktionen des Heizkessels steuert. Nützlich, wenn der Heizkessel nicht zündet, blockiert oder das Bedienfeld nicht reagiert. Kompatibel mit Atmotec VMW ES 240/3-5 M, Atmotec Classic VMW ES 240/3-5 M R1 (Ref. 0020028476). Inklusive 1 Jahr Garantie und Versand in 24/48 h auf dem Festland.

1
Per WhatsApp anfragen
Versand in 24/48 Std.
1 Jahr Garantie
14 Tage Rückgaberecht
Technischer Support

Wichtige Daten

Referenz
0020028476
Marke
Vaillant
Teileart
Leiterplatten
Verfügbare Einheiten
1 Stk auf Lager
Zustand
Generalüberholt
Garantie
1 Jahr
Versand
24 / 48 Std. (Festland)
Rückgabe
14 Tage

Dasselbe Teil (Ref. 0020028476) ist in diesen Modellen verbaut. Kompatibilität bestätigt; überprüfen Sie die Referenznummer vor dem Kauf.

Atmotec (VMW ES 240/3-5 M)

  • Atmotec VMW ES 240/3-5 M
  • Atmotec Classic VMW ES 240/3-5 M R1

Störungscodes im Zusammenhang mit diesem Bauteil (nicht mit dem gesamten Heizkessel). Sie haben meist mehrere mögliche Ursachen: Schließen Sie zuerst Elektroden, Verkabelung/Anschlüsse und Gasversorgung aus. Verifiziert mit ≥3 Quellen.

CodeWas es bedeutetUrsache und Diagnose (dieses Teil)
F.63Störung: EEPROM.Defektes EEPROM auf der integrierten Steuer-/Anzeigeplatine; das Gerät erkennt dies als Elektronikfehler. Prüfen Sie, ob er nach einem Neustart erneut auftritt, und folgen Sie nach Ausschluss von Spannungsspitzen/Verkabelung dem Handbuch: Diagnose und Austausch der Platine.
F.64Störung der Elektronik / NTC.Kurzschluss am Vorlauf-/Rücklauf-NTC oder Defekt des Messkanals (ADC) auf der Platine selbst; messen die NTC-Fühler und ihre Verkabelung korrekt, liegt die Ursache in der Platinenelektronik. Prüfen Sie durch Messen von NTC/Kabeln und tauschen Sie bei korrekten Werten die Platine aus.
F.70Ungültiger Gerätecode (DSN).Nach gleichzeitigem Austausch von Display und Platine (bei diesem Modell integriert) wurde der DSN/Kodierwiderstand nicht parametriert; die Platine bleibt ohne gültige Identifikation. Prüfen Sie durch Aufruf von d.93 und Programmieren des korrekten DSN oder Kontrolle des Kodierwiderstands.
Woher weiß ich, dass diese Leiterplatte die richtige für meinen Heizkessel ist?
Prüfen Sie die aufgedruckte Referenz 0020028476 und dass Ihr Modell in der Kompatibilitätsliste steht; vergleichen Sie auch die Anschlüsse mit dem Originalteil.
Wofür wird es verwendet?
Die Leiterplatte steuert die Zündung, die Modulation, das Auslesen der Fühler und die Sicherheitsfunktionen des Heizkessels.
Startet der Heizkessel nicht, blockiert er oder reagiert das Bedienfeld nicht?
Nachdem Netzspannung, Sicherung und Steckverbinder ausgeschlossen wurden, verursacht eine beschädigte Leiterplatte Störabschaltungen, Ausfälle oder ein fehlerhaftes Display. Beheben Sie die externe Ursache, bevor Sie die neue einbauen.
Für welche Modelle ist es geeignet?
Teil, das von mehreren Modellen genutzt wird (siehe Kompatibilität). Falls Ihr Modell nicht aufgeführt ist, senden Sie uns ein Foto des Aufdrucks und wir bestätigen es.
Installation und Empfehlungen
Nach dem Einbau muss ein Fachmann die Serviceparameter (Gasart, Leistungen) einstellen sowie Verbrennung und Sicherheitsfunktionen überprüfen.
Was bedeutet generalüberholt und welche Garantie besteht?
Aus einem außer Betrieb genommenen Heizkessel ausgebautes Teil, geprüft und getestet. Inklusive 1 Jahr Garantie und 14 Tage Rückgaberecht. Versand innerhalb von 24/48 Std. auf dem Festland.
