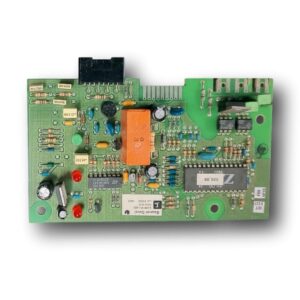

Platine Elektronik Saunier Duval Combitek F23E Ref. ST1390 CAD 4685

Mit der Referenz 05728600 kompatible Saunier Duval Heizkessel

Elektronische Platine mit der Referenz 05728600. Zwei bestätigte Kompatibilitäten: Combitek F23E und Combitek C23E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. 05728600 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 05728600 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose auf der Elektronikplatine 05728600 erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel zündet nicht und versucht zu keinem Zeitpunkt zu starten.

  Ursache: Die Platine gibt das Zündsignal nicht aus; wenn der Steuerkreis ausfällt, bleibt der Kessel stehen.

  Bevor du die Platine wechselst, überprüfe, ob Strom ankommt und ob das Thermostat oder der Programmieruhren nicht auf Aus steht.

• 02

  Der Kessel reagiert nicht auf die Bedienelemente des Panels: die Tasten tun nichts.

  Ursache: Wenn der integrierte Schaltkreis der Platine ausfällt, haben die Tasten keine Wirkung, obwohl das Display eingeschaltet ist.

  Versuchen Sie, die Heizung auszuschalten und wieder einzuschalten (komplettes Zurücksetzen), bevor Sie die Platine ersetzen.

• 03

  Das Display zeigt einen allgemeinen Fehler der Platine ohne weitere Details an.

  Ursache: Die Elektronik diagnostiziert sich selbst als Ursache des Fehlers, wenn die Störung keinem externen Bauteil zugeordnet werden kann.

  Überprüfen Sie im Handbuch den genauen Code, bevor Sie kaufen: Einige 'Plattenfehler' können auf den Transformator oder die interne Verkabelung hinweisen.

• 04

  Der Kessel zündet einen Moment lang und schaltet sich dann ohne ersichtlichen Grund wieder aus.

  Ursache: Wenn der Transformator, der die Platine speist, eine instabile Spannung hat, kann die Elektronik den Zyklus starten und ihn aus Sicherheitsgründen unterbrechen.

  Bevor du die Platine wechselst, messe, ob die Ausgangsspannung des Transformators stabil ist.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Saunier Duval 05728600

Katalogreferenz

05728600

SKU intern Uniclima

PLCOBTK23

Marke

Saunier Duval

Teileart

Elektronikplatinen

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Seriennummer

ST1390 CAD 4685

Code weiße Etikette

10063643

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval Combitek F23E (PDF)Dokument © Saunier Duval, bereitgestellt als technische Referenz.
