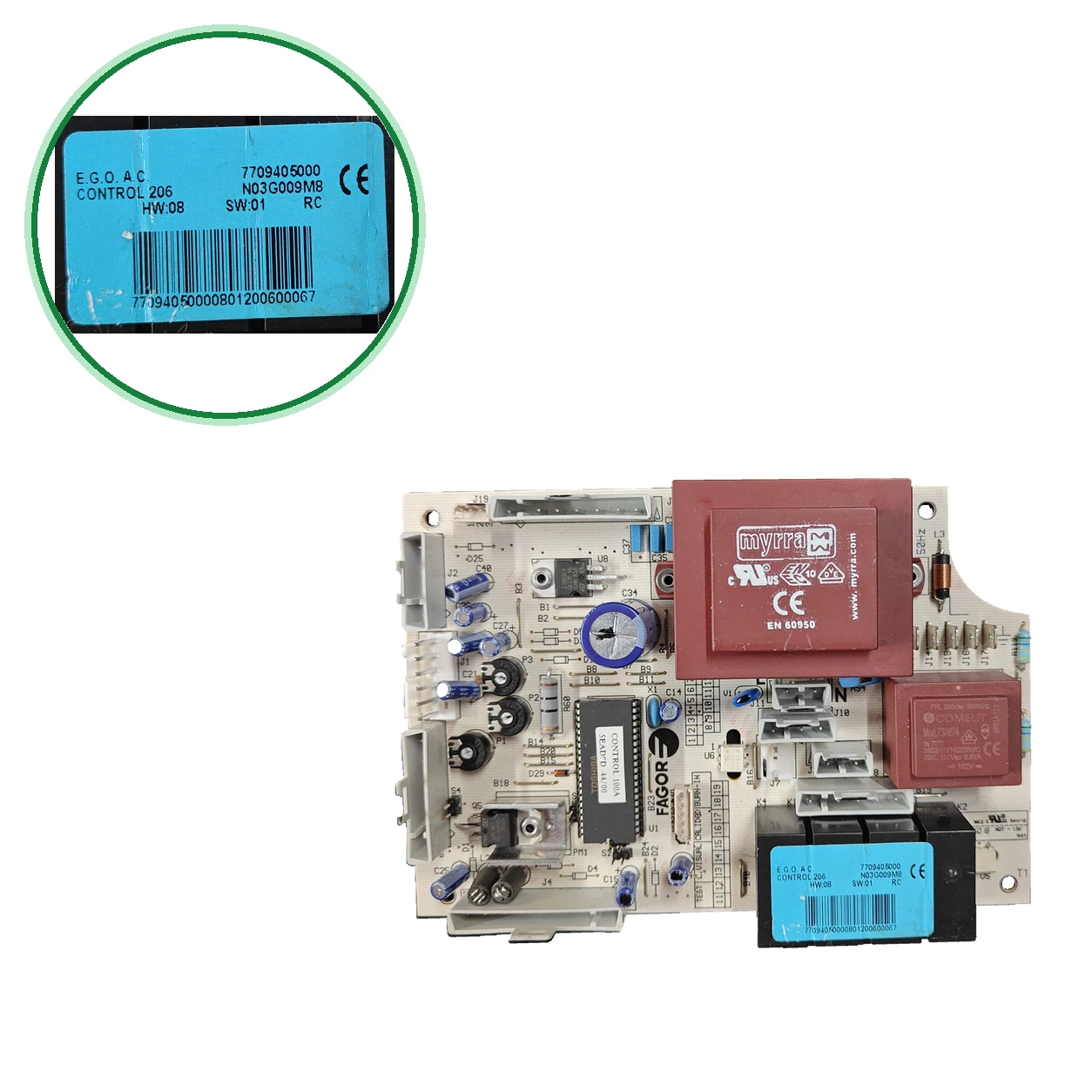

PCB Electrónica E.G.O. CONTROL 206 · N03G009M8 / 7709405000 Para CE-26 E/1M
To be confirmed: Es la placa de control de la caldera: gestiona el encendido, la modulación, las seguridades y la comunicación. Se sospecha de ella cuando la caldera no enciende o no responde, se reinicia sola o muestra códigos de error erráticos.
- Type of part
- Fagor
- Status
- Refurbished
- internal SKU
- PLC304
- Warranty
- 1 year
Compatible Fagor boilers
Fagor. Una compatibilidad contrastada: CE-26 E/1M. Hay otros 9 modelos que todavía estamos comprobando.
Proven compatibility
| Boiler model | Family | Verification |
|---|---|---|
| Fagor CE-26 E/1M | Fagor | Contrasted |
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Fagor FE27E | Fagor | Unconfirmed |
|---|---|---|
| Fagor FEB24E1B | Fagor | Unconfirmed |
| Fagor CE30E1N | Fagor | Unconfirmed |
| Fagor FA23EB | Fagor | Unconfirmed |
| Fagor CE 24 E-1 B, CA 24 E B/N, CE 30 E-1 B, FA 23 E N | Fagor | Unconfirmed |
| Fagor FE 18 E-1 B/N, FE 24 E-1 B/N, FE 24 EC-1 B/N, FE 24 EH-1 N | Fagor | Unconfirmed |
| Fagor FE 27 E-1 B/N, FE 27 ECN-1 N, FE 30 E-1 B/N, FEB 27 E UK-1 N | Fagor | Unconfirmed |
| Fagor CE 24 E N | Fagor | Unconfirmed |
| Fagor Morco Fagor FEB24E Combi LPG | Fagor | Unconfirmed |
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.
- Busca en tu placa la designación «E.G.O. A.C. CONTROL 206 HW:08 SW:01 RC» y el código N03G009M8 (también escrito N03 G009 M8 o N03-G009-M8).
- Compara los demás marcados: 7709405000, CONTROL 100A y 5EAD9D 44/00.
- Comprueba en la placa de características que tu caldera es una CE-26 E/1M, la que ha confirmado. Las Fagor FE27E, FEB24E1B, CE30E1N y FA23EB salen, no en un despiece oficial.
- Compara el número y la posición de los relés y de los conectores: avisa de que bajo una misma referencia se han fabricado versiones distintas.
- Si coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de la caldera.
Symptoms that require diagnosis in the Fagor.
Common symptoms and faults
- 01
The boiler does not ignite or does not respond to the commands from the home.
Cause: Por confirmar: Lo relaciona con esta PCB de recambios.
- 02
Códigos de error erráticos en la pantalla sin un motivo real.
Cause: Citado por la misma.
- 03
Reinicios constantes del equipo a mitad de su funcionamiento.
Cause: Citado por la misma.
- 04
Relés pegados, pistas quemadas u oxidación visible en el circuito impreso.
Cause: Citada por la misma.
These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.
Fagor
- Uniclima internal SKU
- PLC304
- Brand
- Fagor
- Type of part
- Fagor
- Units in stock
- 2 units
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Marcado de alimentacion del circuito
- AC 230V 50Hz
- Etiqueta del transformador montado
- 44817 S08/19; 230V 50/60Hz; 14V 16VA; 1.0A
- Inventory — Transformer subcomponent
- primario 230 V 50/60 Hz; secundario 12 V
- Inventario — Subcomponente transformador/relé leído
- 230 V 50/60 Hz; 14 V; 15 VA máx.; 10 A
- Inventory — PCB
- 94V-0
- Inventory — Application indicated in inventory
- CE-26 E/1M
- Identification — Marked designation
- E.G.O. A.C. CONTROL 206 HW:08 SW:01 RC
- Identification — Marked code
- 7709405000; N03G009M8
- Identification — Marked code
- CONTROL 100A; 5EAD9D 44/00
- Ficha técnica — Marcado de alimentacion del circuito
- AC 230V 50Hz
- Ficha técnica — Etiqueta del transformador montado
- 44817 S08/19; 230V 50/60Hz; 14V 16VA; 1.0A
- Inventory data — Transformer subcomponent
- primario 230 V 50/60 Hz; secundario 12 V
- Datos del inventario — Subcomponente transformador/relé leído
- 230 V 50/60 Hz; 14 V; 15 VA máx.; 10 A
- Inventory data — PCB
- 94V-0
- Inventory data — Application indicated in inventory
- CE-26 E/1M
- Referencia registrada
- N03G009M8
- Registered model
- CONTROL 206
- Por confirmar: Fagor CE 24 E-1 B, CA 24 E B/N, CE 30 E-1 B, FA 23 E N: y
- To be confirmed: Fagor FE 18 E-1 B/N, FE 24 E-1 B/N, FE 24 EC-1 B/N, FE 24 EH-1 N: y
- To be confirmed: Fagor FE 27 E-1 B/N, FE 27 ECN-1 N, FE 30 E-1 B/N, FEB 27 E UK-1 N: y
- Por confirmar: Fagor CE 24 E N: y
- Por confirmar: Morco Fagor FEB24E Combi LPG: Direct (la lista como MCB2200)
- Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.
- N03G009M8 como placa de control Fagor lo confirman, sin despiece oficial. Direct lo lista además con el código Morco MCB2200, con el N03G009M8 en el título. E.G.O. y CONTROL 206 son los marcados de la unidad. La CE-26 E/1M está confirmada.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Fagor FE27E; Fagor FEB24E1B; Fagor CE30E1N; Fagor FA23EB.
Frequently asked questions: Fagor
How do I identify this PCB?
¿Sirve para mi caldera CE-26 E/1M?
¿Sirve para otras calderas, como la Fagor FE27E, FEB24E1B o CE30E1N?
¿La PCB es de E.G.O. o de Fagor?
¿Qué significan N03G009M8, 7709405000 y 288.34.0016?
What symptoms point to this PCB?
Can I install it myself or should a technician do it?
