PCB Electrónica E.G.O.C.S CONTROL 206 · N03G009M8 Para Fagor CE 24 EN
Es el módulo de control de la caldera: gestiona el quemador y los sensores. la relacionan con calderas que no encienden, se reinician solas o muestran códigos de error erráticos.
- Type of part
- Fagor
- Status
- Refurbished
- internal SKU
- PLC308
- Warranty
- 1 year
VAT included Stock · 4 units
Compatible Fagor boilers
Fagor. Tres compatibilidades contrastadas: Fagor FE27E y Fagor FEB24E1B. Hay otros 8 modelos que todavía estamos comprobando.
Proven compatibility
| Boiler model | Family | Verification |
|---|---|---|
| Fagor FE27E | Fagor | Contrasted |
| Fagor FEB24E1B | Fagor | Contrasted |
| Fagor CE30E1N | Fagor | Contrasted |
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Fagor FA23EB | Fagor | Unconfirmed |
|---|---|---|
| Fagor CA 24 E B y N, CE 24 E-1 B, CE 30 E-1 B, FA 23 E N | Fagor | Unconfirmed |
| Fagor FE 18 E-1 B y N, FE 24 E-1 B y N, FE 24 EC-1 B y N, FE 24 EH-1 N | Fagor | Unconfirmed |
| Fagor FE 27 E-1 B y N, FE 27 ECN-1 N, FE 30 E-1 B y N, FEB 23 E-1 B, FEB 27 E UK-1 N | Fagor | Unconfirmed |
| Fagor FE 24 E N | Fagor | Unconfirmed |
| Fagor CE 24 E-1 N, FE 23-1 N, FE 24 E UK-1 N | Fagor | Unconfirmed |
| Fagor FEB24E2, FE27E2; Morco Fagor FEB24E Combi LPG | Fagor | Unconfirmed |
| Fagor CE 24 EN | Fagor | Unconfirmed |
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.
- Busca en la placa el código N03G009MB, el circuito CLC19S2683 y el marcado CONTROL206 6A37, y compáralos con la referencia N03G009M8 que dan.
- Compara con tu placa antigua: bajo una misma referencia hay versiones distintas. Revisa número y posición de relés y conectores.
- Mira el modelo en la placa de características de la caldera. Confirmación registrada: la Fagor CE 24 EN.
- Trabaja con 230 V y con gas: que la monte un técnico cualificado.
- If they match, call us at 911 17 77 77 with your boiler model and we will reserve it for you.
Symptoms that require diagnosis in the Fagor.
Common symptoms and faults
- 01
The boiler does not ignite or does not start the heating cycle.
Cause: To be confirmed: lo asocian a esta placa. Que un técnico descarte otras causas antes de cambiarla.
- 02
Códigos de error erráticos en pantalla o reinicios constantes.
Cause: To be confirmed: lo asocia a la placa averiada, junto con relés pegados, pistas quemadas u oxidación en el circuito.
These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.
Fagor
- Uniclima internal SKU
- PLC308
- Brand
- Fagor
- Type of part
- Fagor
- Units in stock
- 4 units
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Version hardware de etiqueta E.G.O.C.S
- HW:08
- Version software de etiqueta E.G.O.C.S
- SW:01
- Marcado sobre transformador amarillo
- 230V / 50/60Hz; secundarios 14V y 12VA
- Inventario — Módulo
- CONTROL 206; HW 08; SW 01 RC
- Inventario — Temperatura máxima de operación de PCB
- 130 °C
- Inventory — Specified technical data
- Circuito integrado marcado TOSHIBA
- Inventory — Indicated reference
- N03G009M8
- Inventory — Application indicated in inventory
- CE 24 EN
- Inventory — Marked code
- 7709405000; N03G009MB; CONTROL206 6A37; 24/07
- Inventory — Transformer marking
- 1123535; E5419266
- Datos por confirmar — Medidas
- Por confirmar: 16 × 13 × 12 cm (fondo × ancho × alto) ·
- Datos por confirmar — Peso de la unidad
- Por confirmar: 0,71 kg
- Identification — Marked designation
- CONTROL206
- Identification — Marked code
- 7709405000
- Identification — Marked code
- N03G009MB
- Identification — Marked code
- CONTROL206 6A37
- Identification — Marked code
- 24/07
- Identification — Marked code
- 1123535
- Identification — Marked code
- E5419266
- Ficha técnica — Version hardware de etiqueta E.G.O.C.S
- HW:08
- Ficha técnica — Version software de etiqueta E.G.O.C.S
- SW:01
- Ficha técnica — Marcado sobre transformador amarillo
- 230V / 50/60Hz; secundarios 14V y 12VA
- Datos del inventario — Módulo
- CONTROL 206; HW 08; SW 01 RC
- Datos del inventario — Temperatura máxima de operación de PCB
- 130 °C
- Inventory data — Indicated technical data
- Circuito integrado marcado TOSHIBA
- Inventory data — Indicated reference
- N03G009M8
- Inventory data — Application indicated in inventory
- CE 24 EN
- Inventory data — Marked code
- 7709405000; N03G009MB; CONTROL206 6A37; 24/07
- Inventory data — Transformer marking
- 1123535; E5419266
- Additional markings
- Module: CONTROL 206; HW 08; SW 01 RC. Circuito integrado marcado TOSHIBA. Temperatura máxima de operación indicada: 130 °C. Marcajes asociados al transformador: 1123535; E5419266. Código marcado: 7709405000; N03G009MB; CONTROL206 6A37; 24/07.
- Pending applications to verify
- CE 24 EN — compatibilidad anotada; pendiente de confirmar por variante. Declaraciones de (documentación 23/10/2026; revisión 24/10/2026), pendientes de confirmación por fabricante. Comprobar referencia, revisión y número de serie antes de usar: Fagor FE 24 E · Fagor Super Compact FE 24 E · Fagor FE 24 AE-1N
Before purchasing
- Estos síntomas salen de fichas, no de una tabla oficial: no bastan para diagnosticar.
- Por confirmar: Fagor FA23EB:
- To be confirmed: Fagor CA 24 E B y N, CE 24 E-1 B, CE 30 E-1 B, FA 23 E N: ( los lista sin aclarar su alcance)
- To be confirmed: Fagor FE 18 E-1 B y N, FE 24 E-1 B y N, FE 24 EC-1 B y N, FE 24 EH-1 N: ( los lista sin aclarar su alcance)
- To be confirmed: Fagor FE 27 E-1 B y N, FE 27 ECN-1 N, FE 30 E-1 B y N, FEB 23 E-1 B, FEB 27 E UK-1 N: ( los lista sin aclarar su alcance)
- Por confirmar: Fagor FE 24 E N: /
- Por confirmar: Fagor CE 24 E-1 N, FE 23-1 N, FE 24 E UK-1 N: lista de modelos
- To be confirmed: Fagor FEB24E2, FE27E2; Morco Fagor FEB24E Combi LPG — cada una: . se contradice: dice no listarla para ningún aparato, a la vez, que encaja en 1
- No confundir: 288.34.0015 — Otro módulo electrónico Fagor (FE25NOX1N, FE25NOX1B) — Es otra referencia, no la 288.34.0016 de esta placa
- No confundir: 288.34.0014 — Otro módulo electrónico Fagor (FE20E1N, FE24E1N, CE30E1N) — Referencia distinta. lista CE30E1N también con este código: el modelo solo no basta, compara el código de tu placa
- Unconfirmed: CLC19S2683 ni CONTROL206: el enlace con N03G009M8 lo da la confirmación.
- N03G009M8 coincide como placa Fagor . La CE 24 EN la confirma. Dato registrado: la marca E.G.O.C.S; dicen Fagor, Morco. Se mantiene lo confirmado.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Fagor CE 24 EN.
Frequently asked questions: Fagor
How do I identify this PCB and what codes does it have?

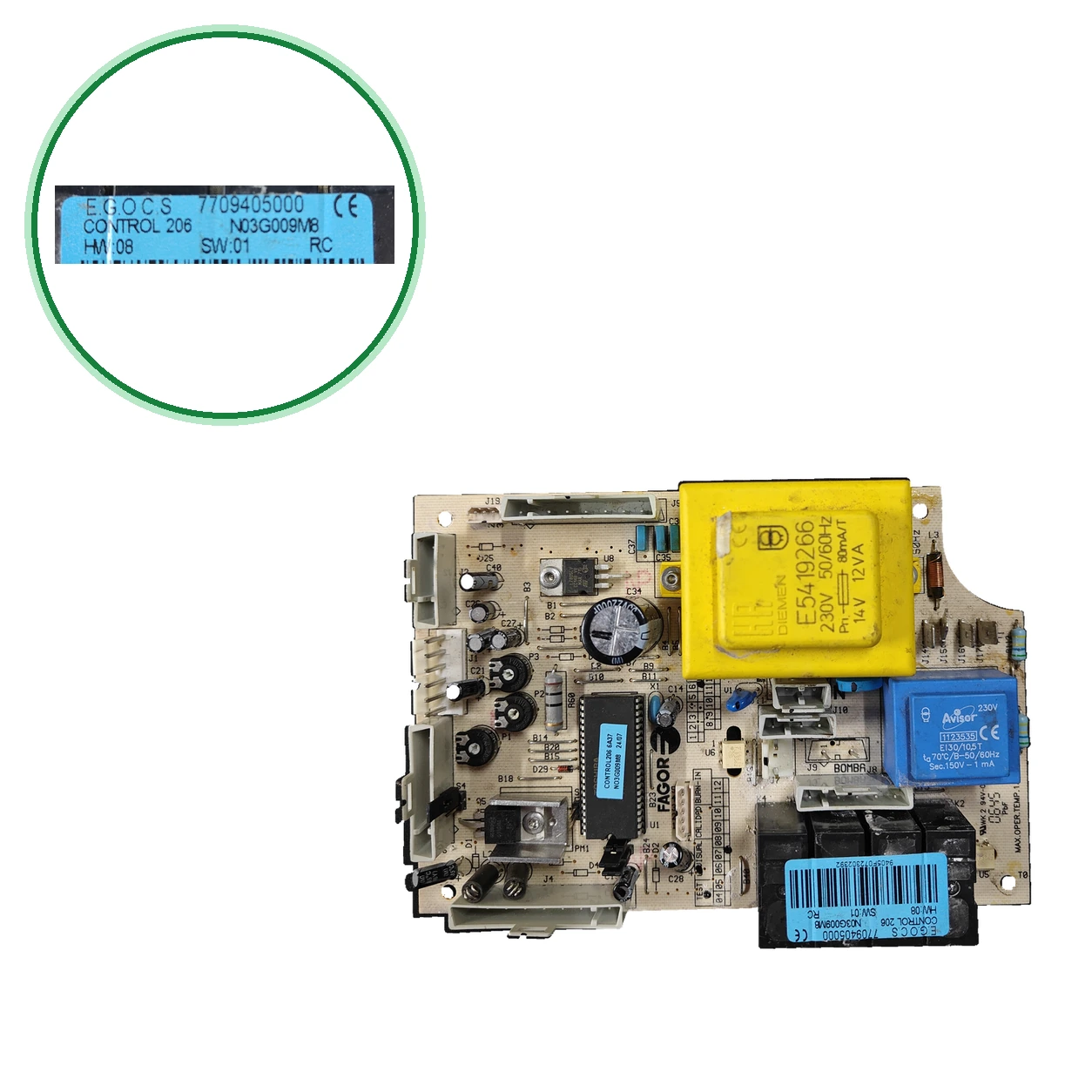

Lleva la marca E.G.O.C.S y el módulo CONTROL 206 (HW 08, SW 01). Marcados: 7709405000, N03G009MB, CONTROL206 6A37 y el circuito CLC19S2683. la venden como placa Fagor N03G009M8, la referencia que debes buscar.
¿Sirve para mi Fagor CE 24 EN?
Comprueba el estado de cada modelo en los apartados de compatibilidad; las variantes pendientes no están validadas. registrada: para la Fagor CE 24 EN. / la listan como «tarjeta electrónica CE 24E N // FE 24 E N» y incluye la CE-24E N.
¿Va en otras calderas Fagor?
Comprueba el estado de cada modelo en los apartados de compatibilidad; las variantes pendientes no están validadas. Aplicación registrada para FE27E, FEB24E1B y CE30E1N ( da la CE30E1N también con otro módulo, el 288.34.0014: compara el código). Para FA23EB. Otros modelos (FE 24 E-1, FE 27 E-1, FE 30 E-1…) los citan solo 1 o: compara códigos o envíanos una foto desde Contacto.
¿Qué significan N03G009M8, 288.34.0016 y CLC19S2683?
To be confirmed: N03G009M8 es la referencia Fagor; la vende como FAGN03G009M8 y como FAN03G009M8. 288.34.0016 es el código RML de para la misma pieza. CLC19S2683 es el circuito impreso marcado en la placa. británica la vende como Morco MCB2200.
¿Qué debo comprobar antes de montarla?
avisa de que bajo una misma referencia se han fabricado versiones distintas: compara relés y conectores con los de tu placa antigua y confirma la referencia N03G009M8. indica que lleva conexiones específicas para los modelos indicados.
What symptoms point to this PCB?
la relacionan con calderas que no encienden o no inician el ciclo de calefacción, con códigos de error erráticos y con reinicios constantes. Son textos de venta, no una tabla oficial: que un técnico lo confirme.
Who should install it?
Un técnico cualificado. El transformador de la placa marca 230V / 50/60Hz y la caldera funciona con gas. indica que la instalación requiere conocimientos técnicos avanzados, y recomienda un técnico cualificado Gas Safe.
