Placa Electrónica Fagor MU0870700 · CONTROL 103 1138 Para FE 24 EN, CE 20 EN Y FE 27 E
Refurbished Fagor Fagor

Placa Electrónica Fagor MU0870700 · CONTROL 103 1138 Para FE 24 EN, CE 20 EN Y FE 27 E

Placa de control de calefacción y agua caliente: coordina encendido, detección de llama, modulación y regulación de temperatura. Se sospecha de ella si la caldera no enciende o bloquea con 4 parpadeos; un bloqueo no prueba por sí solo que esté averiada.

Type of part
Fagor
Status
Refurbished
Catalogue reference
MU0870700
Warranty
1 year
VAT included Stock · 7 units
Compatibility

Fagor boilers compatible with reference MU0870700

Fagor con referencia MU0870700. Tres compatibilidades contrastadas: Fagor FE 24 EN y CE 20 EN. Hay otros 11 modelos que todavía estamos comprobando.

Proven compatibility

Boiler modelFamilyVerification
Fagor FE 24 ENFagorContrasted
Fagor CE 20 ENFagorContrasted
Fagor FE 27 EFagorContrasted

Models pending verification

These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.

Fagor FE 20 E-2 NFagorUnconfirmed
Fagor FEE 20-2 NFagorUnconfirmed
Fagor FEB 20 EF-1 NFagorUnconfirmed
Fagor FEB-20E UK ECOPLUSFagorUnconfirmed
Fagor FEB 20 E UK-1 N (912110682), FEB 20 E-1 N Ecoplus (912010521), FA 20 E2 N, FA 20 E2 H N, CA 20 E GLP, FE 28 E-1 BFagorUnconfirmed
Fagor FEB 20 E H-1 N, FEB 20 EF-1 GLP, FA 20 E2 F-1 N y GLP, FA 20 EV2-1 N, CE 20 E-1 GLP, FE 20 E-2 B, FE 20 EF-2 N y GLP, FEE 20-2 B, FEE 28-1 B, FES 28 AE-1 B y NFagorUnconfirmed
Fagor CE 20 E-1 NFagorUnconfirmed
Fagor CE-24E BFagorUnconfirmed
Fagor FEB 20 E UK-1 NAT y UK-1 PR, FE 27 EUK-1 N, FE 28 E-1 N, FE 28 EF-1, FEE 28-1 N y GLPFagorUnconfirmed
Fagor FEB 20 E-1 GLP, FA 20 E2 GLP, CA 20 E N, FA 20 ET-1, FA 20 ET2-1 GLP, FE 20 E AN/DB/IN/Y-2 NFagorUnconfirmed
Fagor FA 20 ET2-1 NFagorUnconfirmed

Can't see your model or have questions? The printed reference takes precedence. How to check it ·

Guide

How to check if ref. MU0870700 is the part for your boiler

The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

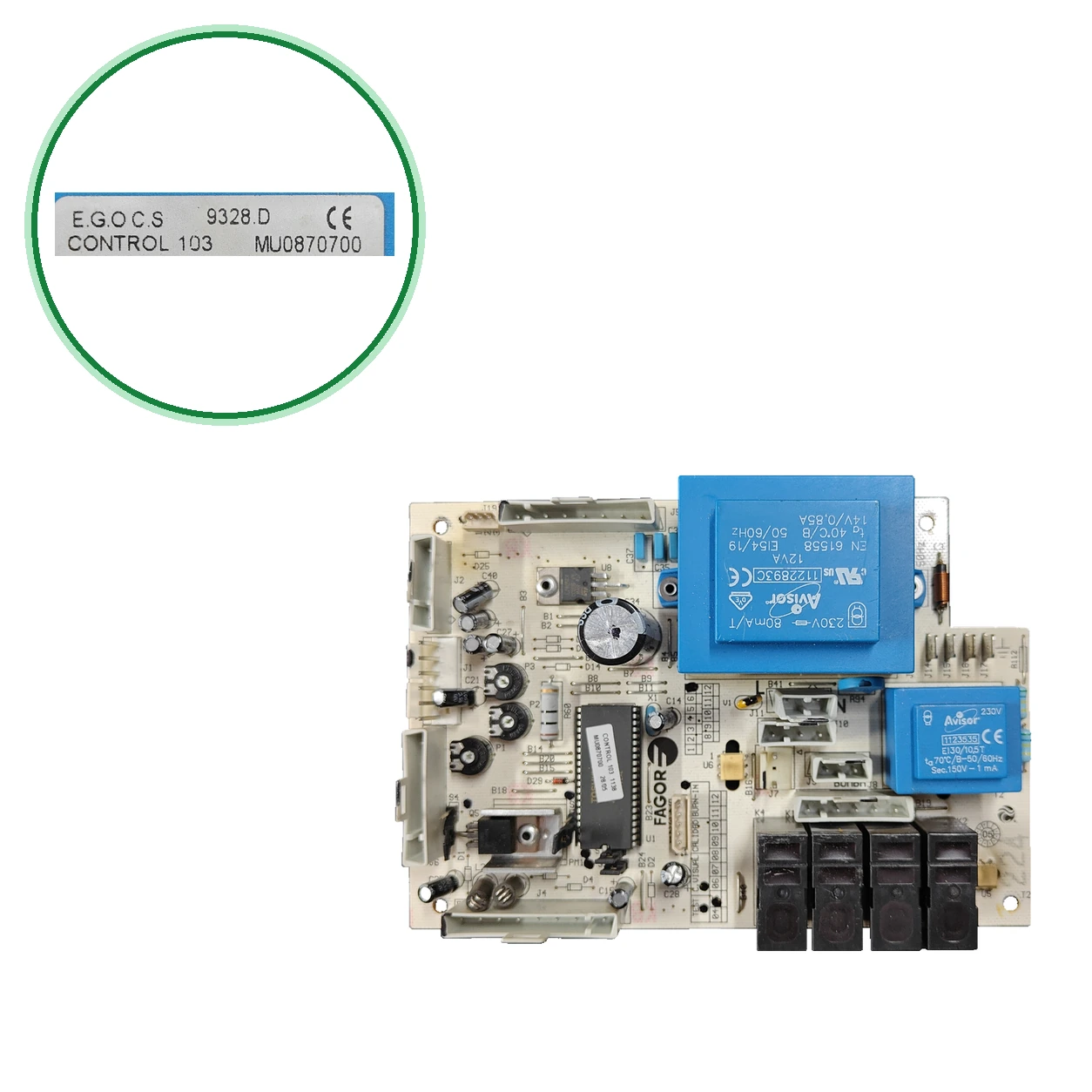

  1. Busca MU0870700 en la placa: para FEB-20E UK ECOPLUS aparece en la esquina inferior derecha. Compara también CONTROL 103 1138 y 9328.D.

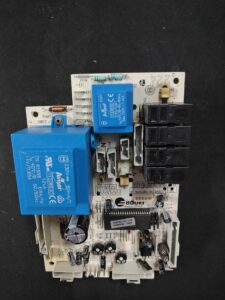

  2. No la confundas con la MU0868700, la anterior: lleva el código en la parte inferior central. La MU0870700 lleva dos transformadores azules.
  3. Mira el conector J10 del ventilador: está en otra posición que en la MU0868700. Que lo adapte un técnico.
  4. Mira en la placa de características si tu caldera es una FE 24 EN, CE 20 EN, FE 27 E o FEB-20E UK ECOPLUS; si es otra Fagor, compara tu código con MU0870700.
  5. If they match, call us at 911 17 77 77 with the model of your boiler.
Diagnosis and fault codes

Symptoms that require diagnosis in the Fagor MU0870700

Common symptoms and faults

  • 01

    4 parpadeos (fallo de la PCB) o 7 (fallo del panel de control).

    Cause: Para la placa MU0870700 de FEB-20E UK ECOPLUS se asocian estos síntomas; confirma el diagnóstico antes de sustituirla.

These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.

Technical data

Fagor MU0870700

Catalogue reference
MU0870700
Uniclima internal SKU
PLC315
Brand
Fagor
Type of part
Fagor
Units in stock
7 units
Status
Refurbished
Warranty
1 year
Shipping
Delivery time shown at checkout
Return
14 days

Part data and available documentation

Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.

Fagor reference
MU0870700
SKU
PLC315
Control marking
CONTROL 103 1138
Inventario — Transformador montado Avisor 1128936
12 VA; primario 230 V~ 80 mA/T; secundario 14 V/0,85 A; EN 61558
Inventario — Transformador montado Avisor 1123535
primario 230 V; secundario 150 V 1 mA; ta 70 °C; clase B; 50/60 Hz; E130/105T
Inventario — Transformador montado Avisor 1122893C
12 VA; primario 230 V~ 80 mA/T; secundario 14 V/0,85 A; 50/60 Hz; ta 40 °C; clase B; EN 61558
Inventario — Componente azul montado Avisor
primario 230 V; secundario 150 V~ 1 mA
Inventory — Marked code
9328.D
Datos adicionales — Código MU0870700 en la PCB
Esquina inferior derecha · FEB-20E UK
Datos adicionales — Temperatura seleccionable
Calefacción 60-85 °C · ACS 35-60 °C · Manual FEB-20E UK
Datos adicionales — Control de gas
Modulación continua · llama por ionización · Manual FEB-20E UK
Datos adicionales — Medidas y peso
18 × 14 × 13 cm · 0,71 kg
compatible with reference Fagor FEB-20E ECOPLUS
UK · Reference, revision, and connections of the installed PCB
Identification — Fagor reference
MU0870700
Identificación — SKU
PLC315
Identification — Control marking
CONTROL 103 1138
Síntomas — 4 parpadeos
Fallo de PCB
Síntomas — 7 parpadeos
Fallo de panel
Síntomas — 10 / 12 parpadeos
Sonda de ACS / calefacción
Datos del inventario — Transformador montado Avisor 1128936
12 VA; primario 230 V~ 80 mA/T; secundario 14 V/0,85 A; EN 61558
Datos del inventario — Transformador montado Avisor 1123535
primario 230 V; secundario 150 V 1 mA; ta 70 °C; clase B; 50/60 Hz; E130/105T
Datos del inventario — Transformador montado Avisor 1122893C
12 VA; primario 230 V~ 80 mA/T; secundario 14 V/0,85 A; 50/60 Hz; ta 40 °C; clase B; EN 61558
Datos del inventario — Componente azul montado Avisor
primario 230 V; secundario 150 V~ 1 mA
Inventory data — Marked code
9328.D
Before purchasing
  • Los parpadeos valen para la placa nueva MU0870700, no para la MU0868700. No son códigos F: el piloto rojo se enciende 5 s al empezar y al acabar cada código.
  • To be confirmed: Fagor FEB-20E UK ECOPLUS. También hay una asociación con FEB-20E que no especifica UK; hay que confirmar la variante exacta.
  • To be confirmed: Fagor FEB 20 E UK-1 N (912110682), FEB 20 E-1 N Ecoplus (912010521), FA 20 E2 N, FA 20 E2 H N, CA 20 E GLP, FE 28 E-1 B: y; repite sus modelos
  • To be confirmed: Fagor FEB 20 E H-1 N, FEB 20 EF-1 GLP, FA 20 E2 F-1 N y GLP, FA 20 EV2-1 N, CE 20 E-1 GLP, FE 20 E-2 B, FE 20 EF-2 N y GLP, FEE 20-2 B, FEE 28-1 B, FES 28 AE-1 B y N. La lista repite estas variantes; compáralas con la placa de características.
  • To be confirmed: Fagor CE 20 E-1 N — aparece como «CE-20E N», sin confirmar el sufijo -1.
  • Por confirmar: Fagor CE-24E B; la misma da la CE24E/1 B para la N03G009M8
  • To be confirmed: Fagor FEB 20 E UK-1 NAT y UK-1 PR, FE 27 EUK-1 N, FE 28 E-1 N, FE 28 EF-1, FEE 28-1 N y GLP
  • To be confirmed: Fagor FEB 20 E-1 GLP, FA 20 E2 GLP, CA 20 E N, FA 20 ET-1, FA 20 ET2-1 GLP, FE 20 E AN/DB/IN/Y-2 N
  • Por confirmar: Fagor FA 20 ET2-1 N: y (título)
  • No compatible o excluidas: Fagor FEB24E1B, CE30E1N y FA23EB aparecen con otra placa, N03G009M8.
  • No confundir: MU0868700 — Placa anterior de la FEB-20E UK ECOPLUS — La MU0870700 la sustituye, pero cambia la posición de J10: no son idénticas
  • No confundir: N03G009M8 — Otra placa Fagor ( 288.34.0016) — para la FE 24 E N y para la FE27E; Confirmación registrada: la MU0870700 para las dos
  • 95X8687 y FCB1180 siguen por confirmar; cada código aparece en una sola asociación.
  • Identidad: manual oficial y independientes. FE 24, CE 20 EN y FE 27 E. FE 20 E-2 N, FEE 20-2 N y FEB 20 EF-1 N. FEB-20E UK ECOPLUS y otras Fagor: 1 o según modelo, todas por confirmar.
  • Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Fagor FE 20 E-2 N; Fagor FEE 20-2 N; Fagor FEB 20 EF-1 N.
Frequently Asked Questions

Frequently asked questions: Fagor MU0870700

¿Dónde está el código y qué son MU0870700, CONTROL 103 1138 y 9328.D?
MU0870700 es la referencia Fagor; para la FEB-20E UK ECOPLUS aparece en la esquina inferior derecha de la placa. CONTROL 103 1138 y 9328.D son otros códigos marcados en la placa. Compáralos todos: hay versiones distintas bajo una misma referencia.
¿Sirve para mi Fagor FEB-20E UK ECOPLUS?
Comprueba el estado de cada modelo en los apartados de compatibilidad; las variantes pendientes no están validadas. Según el manual de la caldera, su placa es la MU0870700, y la lista para la ECOPLUS FEB-20E. Falta confirmarlo: compara tu código o llámanos al 911 17 77 77. y la dan para la FEB 20 E UK-1 N (912110682).
¿Sirve para mi Fagor FE 24 EN, CE 20 EN o FE 27 E?
Comprueba el estado de cada modelo en los apartados de compatibilidad; las variantes pendientes no están validadas. registrada: para las FE 24, CE 20 EN y FE 27 E. para la FE 24 E N otra placa, la N03G009M8, y también para la FE27E; compara tu código con MU0870700 o llámanos al 911 17 77 77.
¿Qué diferencia hay entre la MU0870700 y la MU0868700?
La MU0870700 sustituye a la MU0868700 en FEB-20E UK ECOPLUS. La sustitución se indica como directa, pero cambia la posición del conector J10 y hay que pasar hacia abajo el cable del ventilador. No son idénticas: debe adaptarlas un técnico.
¿Sirve también para otras Fagor, como la FA 20 E2 N o la FE 28 E-1 B?
Comprueba el estado de cada modelo en los apartados de compatibilidad; las variantes pendientes no están validadas. No está confirmado. y la dan para la FA 20 E2 N, la FE 28 E-1 B y otras Fagor; repite las dos y solo la FE 28 E-1 B. Compara tu referencia con MU0870700, envíanos desde Contacto una foto de la etiqueta y de la caldera, o llama al 911 17 77 77.
¿Qué indican los parpadeos de bloqueo de la FEB-20E UK con esta PCB?
Para la placa MU0870700 se indican estos códigos de parpadeo: 4, fallo de placa; 7, fallo del panel de control; 9, válvula de gas; 10, termistor de ACS; 12, termistor de calefacción.
¿Qué son 288.34.0005, 95X8687 y FCB1180?
Cada código lo da un solo origen: 288.34.0005, 95X8687 como equivalente; FCB1180 (Morco) titulado con MU0870700.
