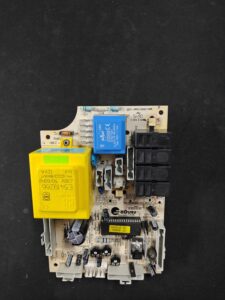

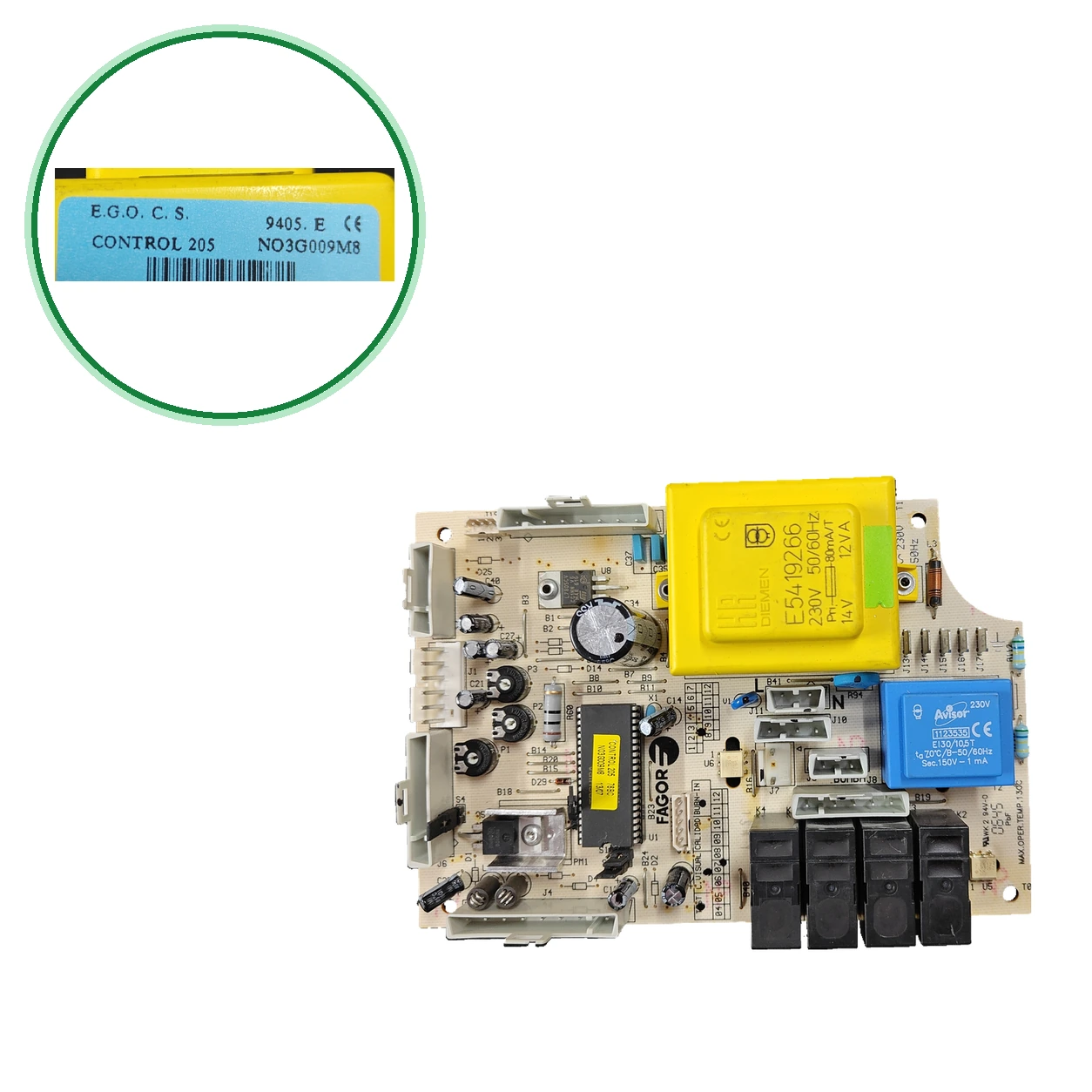

PCB Electrónica E.G.O. C.S. CONTROL 205 · N03G009M8 Para Fagor FA 23 E
Aplicación a la variante exacta pendiente de confirmar. Placa electrónica de control de la caldera. La falta de encendido o de respuesta a los mandos, los reinicios y los errores erráticos requieren diagnóstico antes de sustituirla.
- Type of part
- Fagor
- Status
- Refurbished
- internal SKU
- PLC311
- Warranty
- 1 year
VAT included Stock · 5 units
Compatible Fagor boilers
Fagor. 0 compatibilidades contrastadas. Hay otros 7 modelos que todavía estamos comprobando.
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Fagor FE 24 E-1, FE 24 EC-1, FE 24 EH-1 N, FE 30 E-1, FE 18 E-1, FE 27 ECN-1 N | Fagor | Unconfirmed |
|---|---|---|
| Fagor CA 24 E, CE 24 E-1 y CE 30 E-1 B | Fagor | Unconfirmed |
| Fagor FEB 23 E-1 B, FEB 24 E-1 N y FEB 27 E UK-1 N | Fagor | Unconfirmed |
| Fagor FA 23 E (Ecomini) | Fagor | Unconfirmed |
| Fagor FE 27 E | Fagor | Unconfirmed |
| Fagor FEB 24 E-1 B | Fagor | Unconfirmed |
| Fagor CE 30 E-1 N | Fagor | Unconfirmed |
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.
- Busca en tu placa el código N03G009M8 (tras la N va un cero). Según suele ir serigrafiado en el circuito o en una pegatina lateral.
- Compara los demás marcados de esta placa: CONTROL205 / 78BC / 1307, 9405.E / RC y el transformador amarillo E5419266 (230 V a 14 V, 12 VA).
- Compara el número y la posición de relés y conectores: hay versiones distintas bajo una misma referencia.
- No la confundas con los módulos Fagor 288.34.0015 y 288.34.0019, que son de otras calderas.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te la reservamos.
Symptoms that require diagnosis in the Fagor.
Common symptoms and faults
- 01
La caldera no enciende o no responde a los mandos.
Cause: lo relaciona con esta PCB. Que un técnico descarte antes otras causas.
- 02
Códigos de error erráticos en pantalla, sin motivo real.
Cause: Lo cita. Anota el código y consúltalo en el manual de tu caldera.
- 03
Reinicios constantes a mitad de funcionamiento.
Cause: Síntoma que asocia a esta PCB.
- 04
Relés pegados, pistas quemadas u oxidación en el circuito.
Cause: Señal visible de avería en el circuito impreso.
These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.
Fagor
- Uniclima internal SKU
- PLC311
- Brand
- Fagor
- Type of part
- Fagor
- Units in stock
- 5 units
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Input marking of the PCB
- 230 V~ / 50 Hz
- Thermal marking of PCB without confirmed operational attribution
- MAX.OPER.TEMP.130°C
- Diemen transformer E5419266, primary
- 230 V / 50-60 Hz / 80 mA-T
- Diemen transformer E5419266, secondary
- 14 V / 12 VA
- Inventario — Transformador amarillo
- E5419266; primario 230 V 50/60 Hz; Pr 80 mA/T; 12 VA; salida 14 V
- Inventory — Specified technical data
- Marcado CE; código de PCB 9405 E
- Inventory — Application indicated in inventory
- FA 23 E
- Inventory — Marked code
- 9405E071306024
- Identification — Marked code
- N03G009M8
- Identification — Marked code
- CONTROL205 / 78BC / 1307
- Identification — Marked code
- 9405.E / RC
- Technical sheet: Marking of the PCB input
- 230 V~ / 50 Hz
- Technical sheet: Thermal marking of PCB without confirmed operational attribution
- MAX.OPER.TEMP.130°C
- Transformador Diemen E5419266, primario
- 230 V / 50-60 Hz / 80 mA-T
- Transformador Diemen E5419266, secundario
- 14 V / 12 VA
- Datos del inventario — Transformador amarillo
- E5419266; primario 230 V 50/60 Hz; Pr 80 mA/T; 12 VA; salida 14 V
- Inventory data — Indicated technical data
- Marcado CE; código de PCB 9405 E
- Inventory data — Application indicated in inventory
- FA 23 E
- Inventory data — Marked code
- 9405E071306024
- Registered model
- CONTROL 205
- Additional markings
- Control/EPROM: CONTROL 205. Marcado CE y código de placa: 9405 E. Circuito integrado: CONTROL205 / 78BC / 1307. Transformador amarillo Diemen E5419266: marcado 9405.E / RC; primario 230 V / 50-60 Hz / 80 mA-T; secundario 14 V / 12 VA. Marcado térmico de PCB: MAX.OPER.TEMP.130C.
- Pending applications to verify
- FA 23 E — compatibilidad anotada; pendiente de confirmar por variante. Declaraciones de (documentación 23/10/2026; revisión 24/10/2026), pendientes de confirmación por fabricante. Comprobar referencia, revisión y número de serie antes de usar: Fagor FE 24 E · Fagor Super Compact FE 24 E · Fagor FE 24 AE-1N
Before purchasing
- indica que una placa puede averiarse por una subida de tensión u otros motivos. Antes de montar otra, conviene que un técnico busque la causa.
- To be confirmed: Fagor FE 24 E-1, FE 24 EC-1, FE 24 EH-1 N, FE 30 E-1, FE 18 E-1, FE 27 ECN-1 N —; FE 24 E N;: 288.34.0016 para FE-24 E-1
- To be confirmed: Fagor CA 24 E, CE 24 E-1 y CE 30 E-1 B —; CE 24 E N;: 288.34.0016 para CA24E
- To be confirmed: Fagor FEB 23 E-1 B, FEB 24 E-1 N y FEB 27 E UK-1 N —;: 288.34.0016 para FEB23E
- No compatible o excluido en origen: Fagor FE25NOX1N y FE25NOX1B — Llevan otro módulo: 288.34.0015, según (1 origen)
- No compatible o excluido en origen: Fagor FE26TC1N, FEB24ED3, 1FEE24NOX1B y 1FEB24ED — Llevan otro módulo: 288.34.0019, según (1 origen)
- No confundir: 288.34.0015 — Módulo Fagor de las FE25NOX1N y FE25NOX1B — Otro código de módulo, de otras calderas
- No confundir: 288.34.0019 — Módulo Fagor de FE26TC1N, FEB24ED3 y otras — Otro código de módulo, de otras calderas
- N03G009M8 es la referencia Fagor; esta placa lleva marcado E.G.O. CONTROL 205. Sin confirmar: CONTROL 205, 9405.E ni el transformador E5419266: esos datos salen de la etiqueta de la placa.
- N03G009M8 figura como placa Fagor en y se une a la FA 23 E en 4; la da como Morco MCB2200. La placa marca E.G.O. (taller); Sin confirmar: CONTROL 205 ni 9405.E. Sin despiece oficial leído.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Fagor FA 23 E (Ecomini); Fagor FE 27 E; Fagor FEB 24 E-1 B; Fagor CE 30 E-1 N.
Frequently asked questions: Fagor
¿Cómo identifico la PCB N03G009M8 y qué más debo comparar?
Busca N03G009M8 en la placa, detrás del frontal; indica que suele ir serigrafiado en el circuito o en una pegatina. Esta unidad marca además CONTROL205 / 78BC / 1307, 9405.E / RC y un transformador amarillo E5419266.
Is it compatible with my Fagor FA 23 E?
La compatibilidad de esta variante está pendiente de confirmar. registrada: para la FA 23 E. Además, la relacionan con ella: (FA 23 E B y N), (FA23E B y N), (FA23EB) y (Ecomini FA-23 E).
¿Es una PCB Fagor o E.G.O.? ¿Por qué aparece con otros nombres?
To be confirmed: La placa marca E.G.O. CONTROL 205, pero la venden con la referencia Fagor N03G009M8. Junto a ese código aparecen 288.34.0016, FAGN03G009M8 y MCB2200, de británica que la presenta como Morco. Ninguna cita CONTROL 205.
¿Sirve también para la Fagor FE 27 E, la FEB 24 E-1 B o la CE 30 E-1 N?
La compatibilidad de esta variante está pendiente de confirmar. , independientes, sí. Sin confirmar. Para FE 24 E-1 y CE 24 E-1 hay y da FE 24 E N y CE 24 E N; para FE 30 E-1, solo las dos primeras. Compara códigos o envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.
¿Qué diferencia hay con los módulos Fagor 288.34.0015 y 288.34.0019?
To be confirmed: lista el 288.34.0015 para las FE25NOX1N y FE25NOX1B, y el 288.34.0019 para las FE26TC1N, FEB24ED3, 1FEE24NOX1B y 1FEB24ED. Son módulos de otras calderas Fagor; para esta placa da el 288.34.0016.
Who should install it and what should be checked during installation?
Un técnico cualificado: la placa trabaja a 230 V~ 50 Hz y va en una caldera de gas. Compara antes relés y conectores con los de tu placa: avisa de que hay versiones distintas bajo una misma referencia.
PCB Electrónica E.G.O. C.S. CONTROL 205 · N03G009M8 Para Fagor FA 23 E
