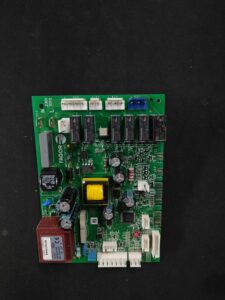

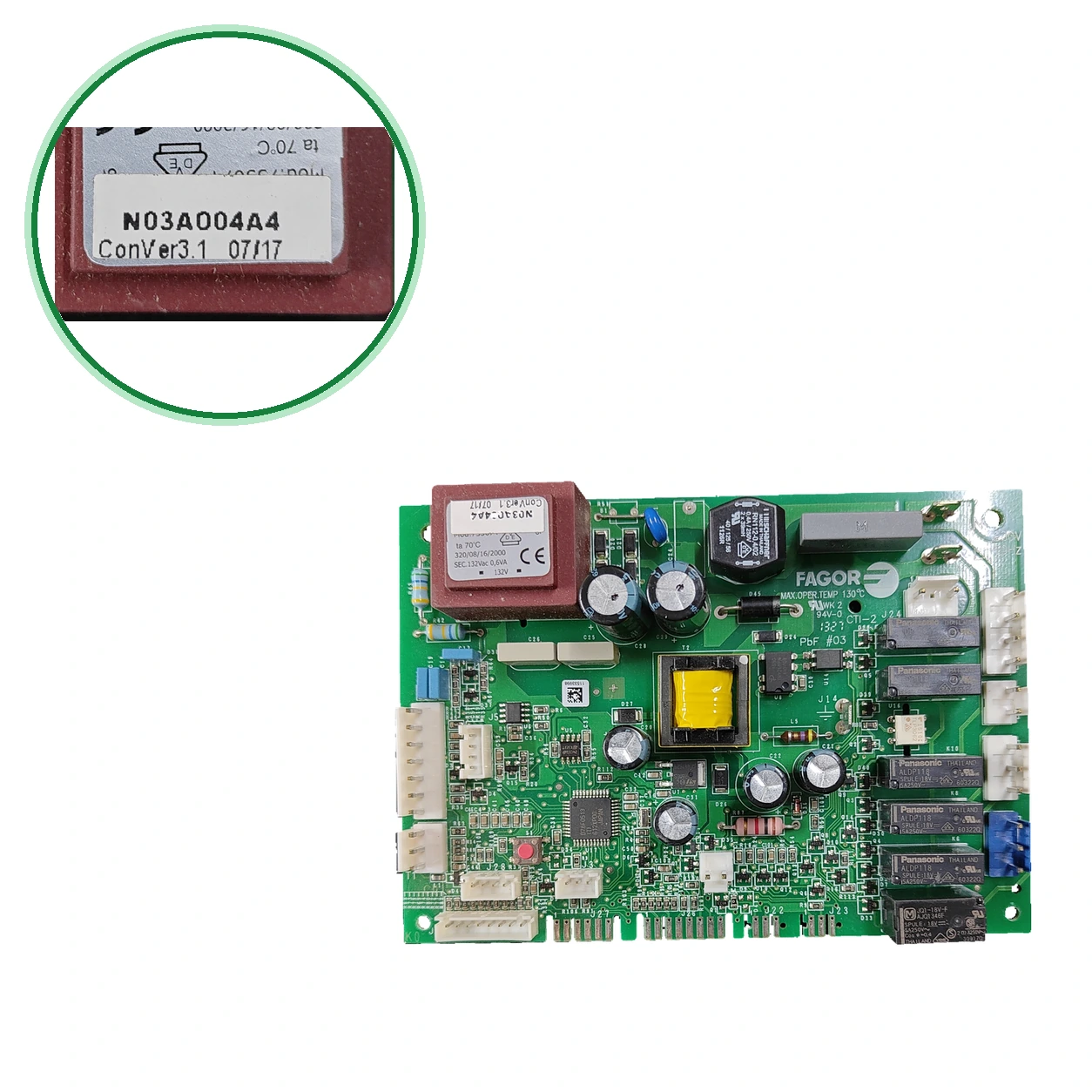

Placa Electrónica E.G.O. ConVer3.1 · N03A004A4 / 77.51002.901 Para Fagor FE 24 NOx
Aplicación a la variante exacta pendiente de confirmar. Placa electrónica E.G.O. ConVer3.1. Esta unidad lleva relés Panasonic ALDP118 de 15 A y 250 V~ (dato ) y marca 230 V 50 Hz junto a las entradas N y L.
- Type of part
- Fagor
- Status
- Refurbished
- internal SKU
- PLC314
- Warranty
- 1 year
VAT included Stock · 20 units
Compatible Fagor boilers
Fagor. 0 compatibilidades contrastadas. Hay otros 2 modelos que todavía estamos comprobando.
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Fagor FEB-24AR | Fagor | Unconfirmed |
|---|---|---|
| Fagor FE 24 NOx | Fagor | Unconfirmed |
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.
- Mira tu placa: debe llevar marcada la designación ConVer3.1 y los códigos N03A004A4, 77.51002.901 y 11533998.
- Compara también la alimentación marcada junto a N/L (230 V 50 Hz) y los relés Panasonic ALDP118 de 15 A y 250 V~.
- Comprueba en la placa de características que tu caldera es una Fagor FE 24 NOX: es la que ha registrado.
- No te quedes solo con un código: compara los cuatro marcados. No la confundas con la placa Fagor AS0007548 / N03A001A0 que para la FE 24 NOX y la FEB-24AR.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te la reservamos.
Fagor
- Uniclima internal SKU
- PLC314
- Brand
- Fagor
- Type of part
- Fagor
- Units in stock
- 20 units
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Alimentacion marcada junto a N/L
- 230 V 50 Hz
- Marcado maximo PCB
- MAX.OPER.TEMP.130 C
- Marcados PCB
- 94V-0; CTI-2; PbF #03
- Inventario — Relés integrados Panasonic ALDP118
- 15 A, 250 V~
- Inventory — PCB
- UL94 V-0; CTI-2; PbF #03
- Inventory — Application indicated in inventory
- FE 24 NOX
- Identification — Marked designation
- ConVer3.1
- Identification — Marked code
- N03A004A4
- Identification — Marked code
- 77.51002.901
- Identification — Marked code
- 11533998
- Ficha técnica — Alimentacion marcada junto a N/L
- 230 V 50 Hz
- Ficha técnica — Marcado maximo PCB
- MAX.OPER.TEMP.130 C
- Ficha técnica — Marcados PCB
- 94V-0; CTI-2; PbF #03
- Datos del inventario — Relés integrados Panasonic ALDP118
- 15 A, 250 V~
- Inventory data — PCB
- UL94 V-0; CTI-2; PbF #03
- Inventory data — Application indicated in inventory
- FE 24 NOX
- Additional markings
- Temperatura máxima de funcionamiento indicada: 130 °C. Relés integrados Panasonic ALDP118: 15 A / 250 V~. PCB: UL94 V-0; CTI-2; PbF #03. Marcado PCB: 77.51002.901. Código marcado: 11533998.
- Pending applications to verify
- FE 24 NOX — compatibilidad anotada; pendiente de confirmar por variante. Aplicación registrada: para su producto 10426 («Placa Electrónica Fagor (N03A004A4)»): Ecomini Plus 20; Ecomini Plus 24; Ecomini Plus 28; FEB - 24AR. Pendiente de contraste con documentación del fabricante para la referencia y variante física; esta declaración comercial no certifica compatibilidad ni intercambiabilidad.
Before purchasing
- To be confirmed: Fagor FEB-24AR — 1 origen le asigna el N03A004A4; la listan con otro código: AS0007548 / N03A001A0
- No confundir: AS0007548 · N03A001A0 — Placa electrónica Fagor que dan para la FEB-24AR y para la FE 24 NOX — Es otro código: ninguna cita N03A004A4, ConVer3.1 ni 77.51002.901. No las des por equivalentes sin comparar los marcados.
- el N03A004A4 para la FEB-24AR y otra, poco fiable, para Themaclassic, Themafast y Saunier Duval. dan AS0007548 / N03A001A0 para la FEB-24AR y para la FE 24 NOX, sin citar N03A004A4. Confirmación registrada: el N03A004A4 para la FE 24 NOX.
- Placa, códigos y FE 24 NOX registrados. Fuera, une el N03A004A4 a la FEB-24AR y otra, poco fiable, a Themaclassic/Themafast/Saunier Duval; dan AS0007548/N03A001A0 para la FEB-24AR y para la FE 24 NOX. Prevalece.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Fagor FE 24 NOX.
Frequently asked questions: Fagor
How do I identify this PCB?
Lleva marcada la designación ConVer3.1 y tres códigos: N03A004A4, 77.51002.901 (el del circuito) y 11533998. Junto a las entradas N y L marca 230 V 50 Hz. Compara el nombre y los códigos con los de tu placa original antes de pedirla.
Is it compatible with my Fagor FE 24 NOX?
La compatibilidad de esta variante está pendiente de confirmar. Aplicación registrada: esta placa para la Fagor FE 24 NOX. Comprueba el modelo completo en la placa de características de tu caldera y que tu placa original lleve los mismos marcados (ConVer3.1, N03A004A4).
¿Qué significan N03A004A4, 77.51002.901 y 11533998?
El N03A004A4 es la «versión de electrónica» con la que ofrece la placa «original de caldera Fagor». El 77.51002.901 es el código del circuito impreso (PCB) y ConVer3.1 la designación marcada. La placa es de E.G.O. y la caldera, Fagor. Del 11533998 no hemos hallado sin confirmación adicional que diga qué designa.
¿Es la misma PCB que la de la Fagor FEB-24AR?
No está demostrado. Una sola ofrece el N03A004A4 para la FEB-24AR; otra, poco fiable, lo da para Themaclassic, Themafast y Saunier Duval. En cambio, (porque dos comparten catálogo: ) dan para la FEB-24AR la placa AS0007548 / N03A001A0. Para la FE 24 NOX la confirma. Si tienes una FEB-24AR, escríbenos desde Contacto con una foto de la placa y de la placa de características de tu caldera.
¿Es la misma PCB que la AS0007548 o N03A001A0 que para la FE 24 NOX?
Está sin demostrar. (entre ellas) dan el AS0007548 para la FE 24 NOX y lo describe como «ex N03A001A0». Ninguna cita N03A004A4, ConVer3.1 ni 77.51002.901. Confirmación registrada: para la FE 24 NOX la placa con N03A004A4, la que lleva marcada esta unidad. Compara siempre los marcados de tu placa original.
What electrical data is marked on it?
Marca 230 V 50 Hz junto a N/L y una temperatura máxima de la placa de 130 °C (MAX.OPER.TEMP.130 C). El circuito indica 94V-0, CTI-2 y PbF #03. Integra relés Panasonic ALDP118 de 15 A y 250 V~. Son valores del ejemplar fotografiado, no mediciones de funcionamiento.
Can I install it myself or should a technician do it?
Debe montarla un técnico cualificado: la placa trabaja a 230 V. Antes de cambiarla, desconecta la caldera de la red y descarta otras causas, como la alimentación, las sondas o los conectores.
Placa Electrónica E.G.O. ConVer3.1 · N03A004A4 / 77.51002.901 Para Fagor FE 24 NOx
