Placa Electrónica Fagor CONTROL205 · N03G009M8 Para FE27E, FEB24E/1 B Y CE30E/1 N

Placa de control de caldera de gas Fagor, relacionada con el encendido, la regulación de temperatura y las seguridades. La falta de encendido, los reinicios o los errores erráticos requieren diagnóstico antes de sustituirla.

Type of part: Fagor
Status: Refurbished
internal SKU: PLC307
Warranty: 1 year

VAT included Stock · 5 units

Compatibility

Compatible Fagor boilers

Fagor. Tres compatibilidades contrastadas: FE-24E/1 N y FEB24E/1 N. Hay otros 20 modelos que todavía estamos comprobando.

Proven compatibility

Boiler model	Family	Verification
Fagor FE-24E/1 N	Fagor	Contrasted
Fagor FEB24E/1 N	Fagor	Contrasted
Fagor FE 24 EN	Fagor	Contrasted

Models pending verification

These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.

Fagor CA24E B y N, CE24E/1 B, CE30 E/1 B, FE24E/1 B, FE24EC/1 B y N, FEB27EUK1N	Fagor	Unconfirmed
Fagor CE24E/1 N	Fagor	Unconfirmed
Fagor Morco FEB-24E UK	Fagor	Unconfirmed
Fagor Morco FAGOR FEB24E COMBI LPG	Fagor	Unconfirmed
Fagor FE27E2 y FEB24E2	Fagor	Unconfirmed
Fagor CE30E/1 N	Fagor	Unconfirmed
Fagor FA23E B	Fagor	Unconfirmed
Fagor FEB24E/1 B	Fagor	Unconfirmed
Fagor FE27E	Fagor	Unconfirmed
Fagor FA23E N	Fagor	Unconfirmed
Fagor FE18E/1 B	Fagor	Unconfirmed
Fagor FE18E/1 N	Fagor	Unconfirmed
Fagor FE-24E H/1 N	Fagor	Unconfirmed
Fagor FE27E/1 B	Fagor	Unconfirmed
Fagor FE27E/1 N	Fagor	Unconfirmed
Fagor FE27ECN/1 N	Fagor	Unconfirmed
Fagor FE30E/1 B	Fagor	Unconfirmed
Fagor FE30E/1 N	Fagor	Unconfirmed
Fagor FEB23E/1 B	Fagor	Unconfirmed
Fagor FEB23E/1 N	Fagor	Unconfirmed

Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.

Guide

How to check if it is the part for your boiler

The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

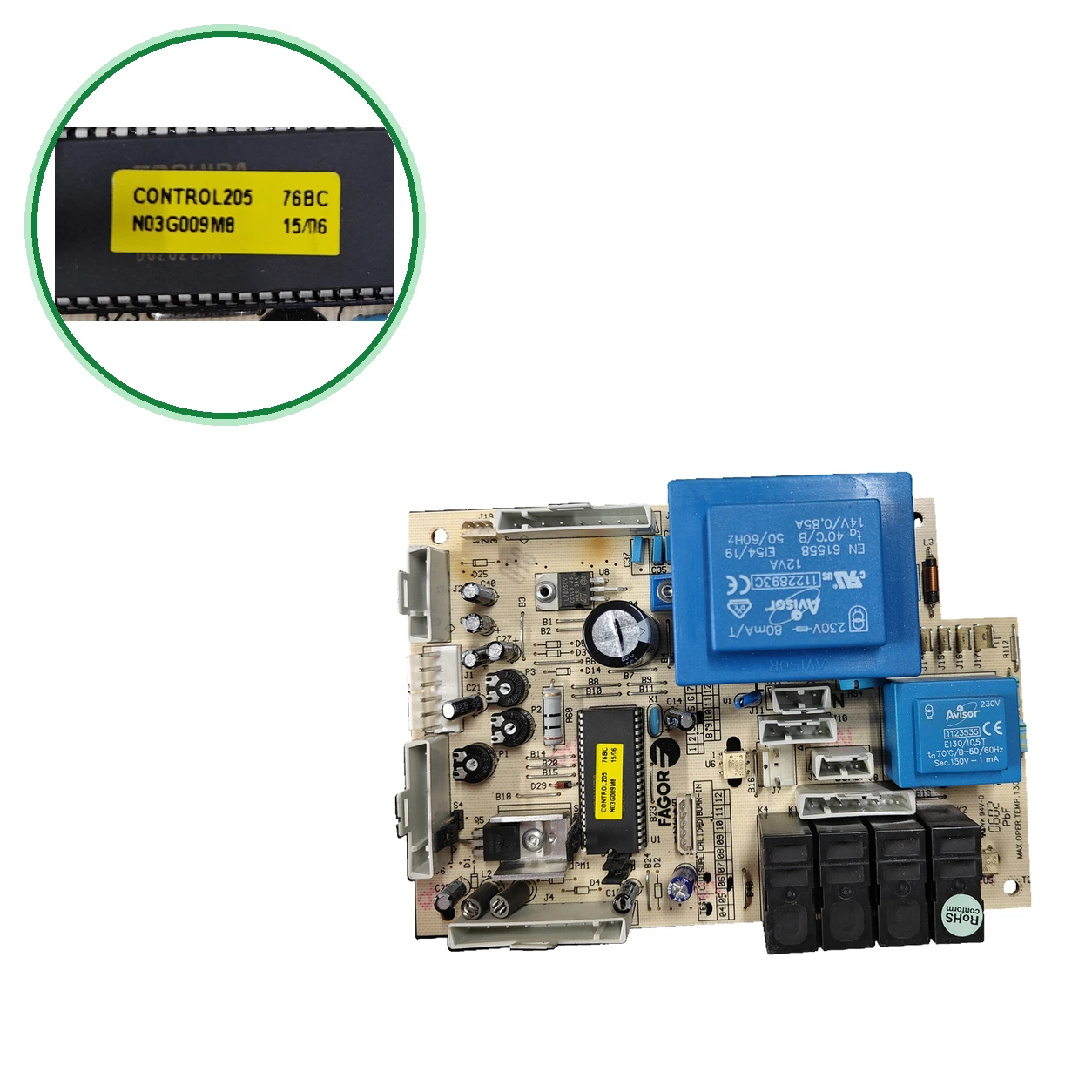

Busca N03G009M8 en la pegatina o la serigrafía (tras la N va un cero) y el nombre CONTROL205. El manual Morco también lo sitúa en el transformador grande.
Compara el resto del marcado (76BC, 78BC o 9405.D) y el transformador Avisor 1122893C.
Compara relés y conectores: hay versiones distintas bajo una misma referencia.
Si coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera. ¿Dudas? Envíanos una foto de la etiqueta desde Contacto.

Diagnosis and fault codes

Symptoms that require diagnosis in the Fagor.

Common symptoms and faults

01
La caldera no enciende o no responde.
Cause: Lo relacionan con esta PCB .
02
Códigos de error erráticos o reinicios constantes.
Cause: Los atribuye a la PCB.
03
Relés pegados, pistas quemadas u oxidación.
Cause: Señal visible de PCB dañada.

These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.

Technical data

Fagor

Uniclima internal SKU: PLC307
Brand: Fagor
Type of part: Fagor
Units in stock: 5 units
Status: Refurbished
Warranty: 1 year
Shipping: Delivery time shown at checkout
Return: 14 days

Part data and available documentation

Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.

Input marking of the PCB: 230 V~ / 50 Hz
Thermal marking of PCB without confirmed operational attribution: MAX.OPER.TEMP.130°C
Transformador Avisor 1122893C, primario: 230 V / 80 mA-T / 50-60 Hz
Transformador Avisor 1122893C, secundario: 14 V / 0.85 A / 12 VA
Inventory — Type: PCB electrónica / circuito de control de caldera
Inventario — Subcomponente regulador montado: L780... / ST
Inventory — Application indicated in inventory: FE-24E/1 N CE30E/1 N FA23E B FEB24E/1 B FE27E FA23E N FE18E/1 B FE18E/1 N FE-24E H/1 N FE27E/1 B FE27E/1 N FE27ECN/1 N FE30E/1 B FE30E/1 N FEB23E/1 B FEB23E/1 N FEB24E/1 N
Identification — Marked code: N03G009M8
Identification — Marked code: CONTROL205 / 76BC / 15/06
Technical sheet: Marking of the PCB input: 230 V~ / 50 Hz
Technical sheet: Thermal marking of PCB without confirmed operational attribution: MAX.OPER.TEMP.130°C
Ficha técnica — Transformador Avisor 1122893C, primario: 230 V / 80 mA-T / 50-60 Hz
Ficha técnica — Transformador Avisor 1122893C, secundario: 14 V / 0.85 A / 12 VA
Inventory data — Type: PCB electrónica / circuito de control de caldera
Datos del inventario — Subcomponente regulador montado: L780... / ST
Inventory data — Application indicated in inventory: FE-24E/1 N
Inventory data — Application indicated in inventory: CE30E/1 N
Inventory data — Application indicated in inventory: FA23E B
Inventory data — Application indicated in inventory: FEB24E/1 B
Inventory data — Application indicated in inventory: FE27E
Inventory data — Application indicated in inventory: FA23E N
Inventory data — Application indicated in inventory: FE18E/1 B
Inventory data — Application indicated in inventory: FE18E/1 N
Inventory data — Application indicated in inventory: FE-24E H/1 N
Inventory data — Application indicated in inventory: FE27E/1 B
Inventory data — Application indicated in inventory: FE27E/1 N
Inventory data — Application indicated in inventory: FE27ECN/1 N
Inventory data — Application indicated in inventory: FE30E/1 B
Inventory data — Application indicated in inventory: FE30E/1 N
Inventory data — Application indicated in inventory: FEB23E/1 B
Inventory data — Application indicated in inventory: FEB23E/1 N
Inventory data — Application indicated in inventory: FEB24E/1 N
Registered model: CONTROL205
Additional markings: Referencia/modelo transcritos: N03G009M8 / CONTROL205. Código adicional de etiqueta del circuito integrado: 76BC. Marcado de CI: CONTROL205 / 76BC / 15/06. PCB con marcado de entrada 230 V~ / 50 Hz y temperatura máxima operativa serigrafiada 130 °C. Transformador principal Avisor 1122893C: EI54/19; EN 61558; 12 VA; primario 230 V / 50-60 Hz; fusible 80 mA/T; secundario 14 V / 0,85 A; ta 40 °C/B. Transformador auxiliar Avisor 1123535: EI30/10,5T; primario 230 V / 50-60 Hz; secundario marcado 150 V~ / 1 mA; ta 70 °C/B.
Pending applications to verify: Aplicaciones anotadas en FE-24E/1 N; CE30E/1 N; FA23E B; FEB24E/1 B; FE27E; FA23E N; FE18E/1 B; FE18E/1 N; FE-24E H/1 N; FE27E/1 B; FE27E/1 N; FE27ECN/1 N; FE30E/1 B; FE30E/1 N; FEB23E/1 B; FEB23E/1 N; FEB24E/1 N. Pendientes de confirmar por variante exacta. Declaraciones de (documentación 23/10/2026; revisión 24/10/2026), pendientes de confirmación por fabricante. Comprobar referencia, revisión y número de serie antes de usar: CE-30 E B · CA24E B · CA24E N · CE24E/1 B · CE-24E N · CE30 E/1 B · FE24E/1 B · FE24EC/1 B

Before purchasing

Son síntomas de fichas, no de una tabla oficial.
To be confirmed: CA24E B y N, CE24E/1 B, CE30 E/1 B, FE24E/1 B, FE24EC/1 B y N, FEB27EUK1N — 1 origen con compatibilidad escrita: . y las listan con códigos 912…, sin relación explícita
To be confirmed: CE24E/1 N — la escribe así; y: CE-24E N (los tres, 1 origen). y: código 912011806
To be confirmed: Morco FEB-24E UK: el manual de servicio Morco identifica su placa por N03G009M8. Variante no confirmada
To be confirmed: Morco FAGOR FEB24E COMBI LPG: Designación registrada: N03G009M8. No se confirma que sea la variante del manual Morco
Por confirmar: FE27E2 y FEB24E2:
No confundir: MU0870700 — Circuito Fagor («CIRCUITO ELECTRONICO») — La tarifa de recambios la lista aparte de la N03G009M8
No confundir: N03G014M5 — Circuito Fagor («CIRCUITO PORTAMANDO», tarifa de recambios) — No es la placa de control
Unconfirmed: 76BC, 78BC ni 9405.D (salen de la etiqueta). avisa de versiones distintas bajo una misma referencia.
Identidad: manual oficial Morco FEB-24E (N03G009M8, «control 205») más. y tienen listas casi idénticas: cuentan como 1 origen.
Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: CE30E/1 N; FA23E B; FEB24E/1 B; FE27E; FA23E N; FE18E/1 B; FE18E/1 N; FE-24E H/1 N; FE27E/1 B; FE27E/1 N; FE27ECN/1 N; FE30E/1 B; FE30E/1 N; FEB23E/1 B; FEB23E/1 N.

Frequently Asked Questions

Frequently asked questions: Fagor

¿Cómo identifico la PCB Fagor N03G009M8?

Busca N03G009M8 en la pegatina o la serigrafía (tras la N va un cero). El manual de servicio Morco FEB-24E lo sitúa en el transformador grande, junto al marcado «control 205» o «control 204». Compara también CONTROL205 y el transformador Avisor 1122893C.

¿Sirve para mi Fagor FE27E, FEB24E/1 B o CE30E/1 N?

Comprueba el estado de cada modelo en los apartados de compatibilidad; las variantes pendientes no están validadas. registrada: para esas tres y otros 15 modelos Fagor (lista en Compatibilidad). y dan el N03G009M8 para FE27E, FEB24E1B (sin barra) y CE30E1N.

¿Sirve para mi Fagor CA 24 E, CE 24 E o FE 24 EC?

Comprueba el estado de cada modelo en los apartados de compatibilidad; las variantes pendientes no están validadas. Por confirmar: aún no las ha registrado. y (1 origen) dan el N03G009M8 para CA24E B y N, CE24E/1 B, FE24E/1 B y FE24EC/1 B y N; también para CE24E/1 N. y las incluyen en su lista. Para comprobarlo, envíanos una foto de tu placa desde Contacto o llama al 911 17 77 77.

¿Qué significan N03G009M8, CONTROL205 y los demás marcados?

N03G009M8 es la referencia Fagor de la placa (: «Referencia FAGOR»; tarifa Fagor: «CIRCUITO CONTROL»). CONTROL205 es el marcado del chip del software, que el manual Morco une a N03G009M8. 76BC, 78BC y 9405.D varían entre nuestras unidades; Sin confirmar: qué designan.

¿Qué síntomas apuntan a esta PCB y qué revisar al montarla?

citan: la caldera no enciende o no responde, códigos de error erráticos, reinicios y relés pegados o pistas quemadas. Compara relés y conectores. Según el manual Morco FEB-24E, una placa de FEB-20E no funciona en una FEB-24E. Debe montarla un técnico cualificado (230 V y gas).

Entrega calculada por destino Delivery time shown at checkout

1-year warranty reviewed and tested

14-day return uninstalled parts

Technical support we verify your model
