Fagor MU0868700 PCB for FEB-20 E
Aplicación a la variante exacta pendiente de confirmar. Coordina encendido, detección de llama, modulación y regulación de temperatura. Se sospecha de ella si la caldera no enciende, se reinicia o se bloquea.
- Type of part
- Fagor
- Status
- Refurbished
- Catalogue reference
- MU0868700
- Warranty
- 1 year
VAT included Stock · 7 units
compatible with reference MU0868700
Fagor con referencia MU0868700. 0 compatibilidades contrastadas. Hay otros 6 modelos que todavía estamos comprobando.
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Fagor FEB-20E UK ECOPLUS | Fagor | Unconfirmed |
|---|---|---|
| Fagor CE-20 · CE-28 · FEB-24E · Super Compact 28 | Fagor | Unconfirmed |
| Fagor CE-24 · FEB-28E · Super Compact 24 | Fagor | Unconfirmed |
| Fagor FEE 20 2B · FA 20E2 N | Fagor | Unconfirmed |
| Fagor FE-20E/2N | Fagor | Unconfirmed |
| Fagor FEB-20 E | Fagor | Unconfirmed |
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if reference MU0868700 is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

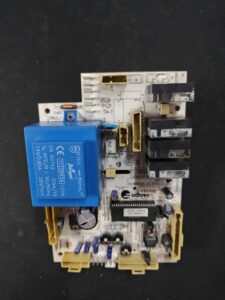

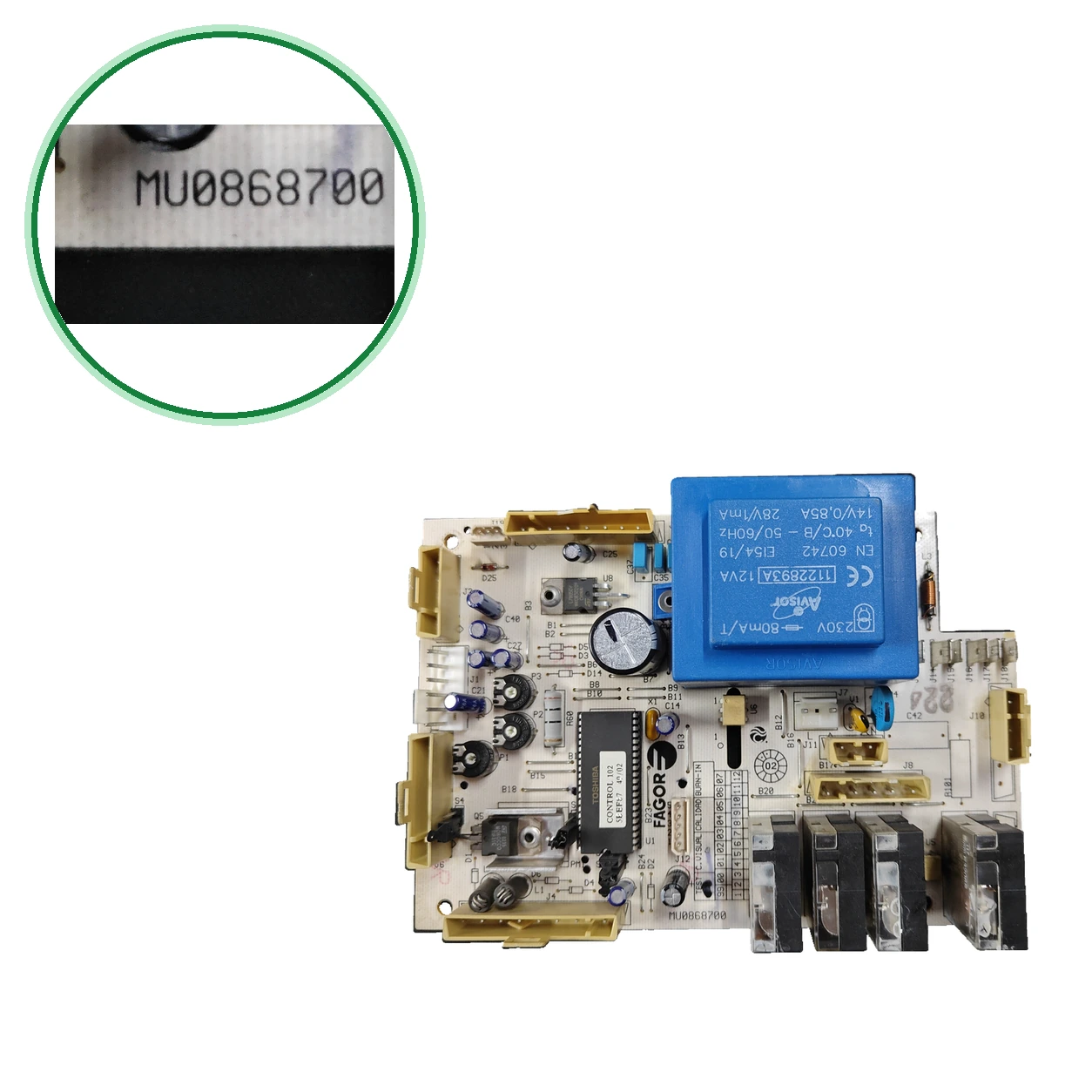

- Look for MU0868700 in the central bottom part of the PCB. In this part, the integrated circuit also has CONTROL 102 · SBEF87.
- Compare your PCB with the reference and the position of relays and connectors: different versions have been manufactured under the same reference.
- To be confirmed: Distingue revisiones: la MU0870700 (nueva; británicas la titulan FCB1180) lleva la referencia en la esquina inferior derecha y dos transformadores azules; la MU0868700, abajo en el centro.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te confirmamos disponibilidad.
Symptoms that require diagnosis in the Fagor MU0868700
Common symptoms and faults
- 01
The boiler does not ignite, it restarts by itself or shows meaningless errors.
Cause: To be confirmed: lo asocia a esta PCB; un bloqueo no prueba por sí solo que esté averiada.
- 02
Strange clicks, stuck relays, burnt tracks or oxidation on the PCB.
Cause: Según la misma, indicios de PCB dañada.
These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.
Fagor MU0868700
- Catalogue reference
- MU0868700
- Uniclima internal SKU
- PLC321
- Brand
- Fagor
- Type of part
- Fagor
- Units in stock
- 7 units
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Fagor reference
- MU0868700
- SKU
- PLC321
- Control marking
- CONTROL 102
- Inventory — Internal transformer AVISOR
- code 1122893A; primary 230 V~; fuse 80 mA T; power 12 VA; EN 60742; core EI54/19; ta 40 °C/class B; 50/60 Hz; secondary 14 V/0.85 A
- Integrated circuit label
- CONTROL 102; SBEF87; 49/02
- Stock code
- MU0870700
- Position on the PCB (manual FEB-20E UK ECOPLUS) — Position of MU0868700
- Central lower part of the PCB · Boiler manual
- Position on the PCB (manual FEB-20E UK ECOPLUS) — Position of MU0870700 (new revision)
- Lower right corner; it has two blue transformers · Boiler manual
- compatible with reference Fagor FEB-20E ECOPLUS
- UK · Reference, revision, and connections of the installed PCB
- Identification — Fagor reference
- MU0868700
- Identificación — SKU
- PLC321
- Identification — Control marking
- CONTROL 102
- Inventory data — Internal transformer AVISOR
- code 1122893A; primary 230 V~; fuse 80 mA T; power 12 VA; EN 60742; core EI54/19; ta 40 °C/class B; 50/60 Hz; secondary 14 V/0.85 A
- Inventory data — Integrated circuit label
- CONTROL 102; SBEF87; 49/02
- Pending applications to verify
- FEB-20 E — aplicación anotada; compatibilidad pendiente de confirmar por variante. Aplicación registrada: para su producto 10411 («Placa Electrónica Fagor [MU0870700]»): FAGOR FE-24E N; FE-24-E; CE-24E N. Pendiente de contraste con documentación del fabricante para la referencia y variante física; esta declaración comercial no certifica compatibilidad ni intercambiabilidad. Aplicación registrada: «FE-27 E B» para la oferta enlazada. Aplicación comercial del vendedor, pendiente de contraste por despiece y variante antes de montaje; no confirma por sí sola compatibilidad de esta unidad.
Before purchasing
- Manual of the FEB-20E UK ECOPLUS: 5 flashes of 1 s = fault of the PCB; 9 = control panel; 10 = gas valve control. Table written for the MU0870700: do not apply it directly to the MU0868700.
- To be confirmed: Fagor FEB-20E UK ECOPLUS — 1 origen con MU0868700 (manual de la caldera). y dan MU0870700 para FEB20EUK; el manual dice que la MU0870700 la sustituye
- To be confirmed: Fagor CE-20 · CE-28 · FEB-24E · Super Compact 28 — con MU0868700 (mismo precio y lista, más ); y dan MU0870700 para la familia CE20E
- To be confirmed: Fagor CE-24 · FEB-28E · Super Compact 24 — 1 origen con MU0868700 ( y: mismo precio y lista; titularidad sin comprobar); da otra referencia (AS0007548) para la familia CE24E
- To be confirmed: Fagor FEE 20 2B · FA 20E2 N — 1 origen con MU0868700 ( y: mismo precio y lista; titularidad sin comprobar); y dan MU0870700 para FA20E2N;, para FEE20 y FEE20/2N
- To be confirmed: Fagor FE-20E/2N — con MU0868700; y dan MU0870700 para esta caldera
- No compatible o excluidos: Fagor FE-24 EN — indica que esta placa no se extiende a este modelo
- Do not confuse: MU0870700 — New inspection PCB for FEB-20E UK — This PCB is marked MU0868700. The manual states that MU0870700 replaces it and moves J10; it does not confirm the reverse.
- No confundir: FCB1180 — Código Morco con el que británicas titulan la placa MU0870700 — Esta placa lleva MU0868700. Que FCB1180 equivalga a MU0870700 está Por confirmar
- MU0868700 registrada en el manual de la caldera y . y dan MU0870700, la revisión nueva, para la FEB-20E.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Fagor FEB-20 E.
Frequently asked questions: Fagor MU0868700
Where can the code MU0868700 be found on the PCB?
To be confirmed: El manual de la FEB-20E UK ECOPLUS lo sitúa en la parte inferior central de la placa. añade que suele ir serigrafiado en el circuito o en una pegatina del lateral.
Is it compatible with my Fagor FEB-20E or FEB-20E UK ECOPLUS?
La compatibilidad de esta variante está pendiente de confirmar. para la FEB-20 E: la ha registrado, y y la dan para la FEB-20E. Para la FEB-20E UK ECOPLUS solo lo acredita el manual de la caldera, que cita la MU0868700 como placa anterior (un origen): por confirmar. No se extiende a todos los modelos FEB-20 ni a la FE-24 EN.
What is the difference between MU0868700 and MU0870700?
La MU0868700 es la revisión anterior y la que lleva marcada esta placa; nuestro inventario la registra también como MU0870700 (código de la bolsa). Según el manual de la FEB-20E UK ECOPLUS, la MU0870700 es su sustitución directa, pero hay que pasar el cable del ventilador al terminal J10, que cambia de posición. asocian la MU0870700 a la FEB-20E y a la FEB-20E UK.
What do CONTROL 102, SBEF87, and 1122893A mean?
CONTROL 102 es el marcado de control; SBEF87 está en la etiqueta del circuito integrado (junto a 49/02); 1122893A es el código del transformador interno AVISOR. sin confirmación adicional externa los explica: úsalos solo para comparar con tu placa.
¿Qué es la FCB1180 que aparece en británicas?
Es el código Morco con el que británicas titulan la placa MU0870700 de la FEB-20E; su equivalencia está por confirmar. da la FCB1180 para la placa de esa caldera, sin códigos MU, y avisa de que las versiones antigua y nueva no son intercambiables. Compara siempre la referencia antes de elegir.
What other boilers are compatible with MU0868700?
La compatibilidad de esta variante está pendiente de confirmar. La dan y (mismo precio y lista; cuentan como un origen) para FEB-24E, FEB-28E, CE-20, CE-24, CE-28, Super Compact 24 y 28, y para CE-20, CE-28, FEB-24E y Super Compact 28. y dan la MU0870700 para la familia CE20E, y otra referencia (AS0007548) para la CE24E. Son listas, sin despiece oficial: compara códigos. Envíanos desde Contacto una foto de la etiqueta de la placa y de la caldera.
How do I know if the fault is with the PCB and who should install it?
To be confirmed: la cambia cuando el aparato no responde o da errores, pero eso no prueba que sea la placa. En el manual, 5 parpadeos de 1 s indican fallo de placa; su tabla es de la MU0870700. Con 230 V y gas, que diagnostique y monte un técnico cualificado.
