PCB Electrónica Fagor MU8134 · FEECO6 (646CH) Para Caldera FEE 20
Refurbished Fagor Fagor

PCB Electrónica Fagor MU8134 · FEECO6 (646CH) Para Caldera FEE 20

Aplicación a la variante exacta pendiente de confirmar. Placa electrónica con aplicación registrada para Fagor FEE 20 y conexiones V GAS, DISPLAY, TECLADO, LLAMA, NTC y TACO. En FEE-20, F05 significa fallo de placa de control; este código de avería no identifica la referencia del recambio.

Type of part
Fagor
Status
Refurbished
Catalogue reference
MU8134
Warranty
1 year
VAT included Stock · 1 unit
Compatibility

Calderas Fagor compatible with reference MU8134

Fagor con referencia MU8134. 0 compatibilidades contrastadas. Hay otros 2 modelos que todavía estamos comprobando.

Models pending verification

These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.

Fagor Ecocompact FEE-20-1FagorUnconfirmed
Fagor FEE 20FagorUnconfirmed

Can't see your model or have questions? The printed reference takes precedence. How to check it ·

Guide

Cómo comprobar si la ref. MU8134 es la pieza de tu caldera

The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

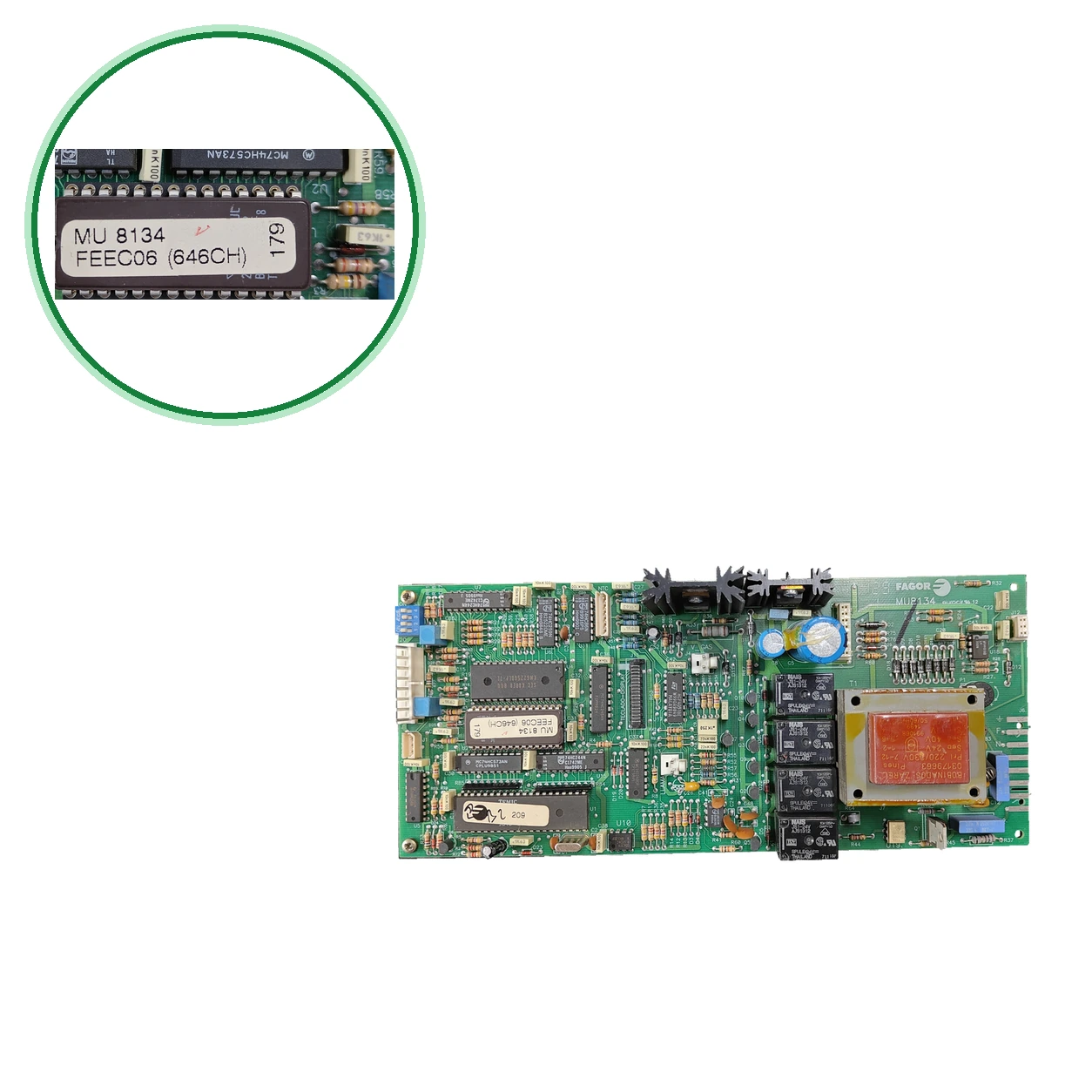

  1. Busca el código MU8134 (o MU 8134) en la placa y compara los códigos de EPROM FEECO6 (646CH) y 179.
  2. Comprueba que las conexiones estén rotuladas V GAS, DISPLAY, TECLADO, TECLADO-DISPLAY, LLAMA, NTC y TACO, y que el selector DIP sea de 4 posiciones.
  3. No la confundas con MU0813400, MU8134-02 / 01779793 ni con otras placas de la FEE 20 (MU0868800, MU0870700, FAG00000239): sin confirmación adicional las equipara con MU8134.
  4. Mira en la placa de características que tu caldera es una Fagor FEE 20, sin sufijos como /1N o /2N: es el modelo registrado.
  5. coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.
Diagnosis and fault codes

Síntomas que requieren diagnóstico en el fagor MU8134

Common symptoms and faults

  • 01

    Código F05 de la FEE-20 (manual)

    Cause: Manual de la FEE-20: «F05- Fallo placa control. Si existe una avería interna del circuito electrónico la caldera se bloquea». No indica la referencia de la placa.

These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.

Technical data

Technical sheet: fagor Fagor MU8134

Catalogue reference
MU8134
Uniclima internal SKU
PLC323
Brand
Fagor
Type of part
Fagor
Units in stock
1 unit
Status
Refurbished
Warranty
1 year
Shipping
Delivery time shown at checkout
Return
14 days

Part data and available documentation

Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.

Brand of the PCB
Fagor
Modelo y código consignados
MU8134
Códigos anotados en inventario
MU 8134; FEECO6 (646CH); 179
Alimentación de caldera FEE 20
220–230 V~; 50 Hz (dato del equipo, no rating independiente de la PCB)
Subcomponent transformer
Primario 220/230 V; secundarios 24 V y 40 V; 50/60 Hz
Relé NAIS JS1-24V / AJS1312
Bobina de 24 V CC; no se asignan ratings de contactos al conjunto
DIP switch
4 posiciones; sin ajuste documentado
Marcajes de conexión
V GAS; DISPLAY; TECLADO; TECLADO-DISPLAY; LLAMA; NTC; TACO
Datos de la caldera FEE-20 — Alimentación eléctrica
220–230 V~ · 50 Hz · Manual Fagor FEE-20
Compatibilidad — Fagor
FEE 20 · Compatible
Códigos — Referencia consignada
MU8134
Códigos — Modelo/código de PCB
MU8134
Códigos — Códigos EPROM anotados
MU 8134; FEECO6 (646CH); 179
Códigos — Referencia OEM de conjunto
No documentada
Ficha técnica — Marca de la PCB
Fagor
Ficha técnica — Modelo y código consignados
MU8134
Ficha técnica — Códigos anotados en inventario
MU 8134; FEECO6 (646CH); 179
Ficha técnica — Alimentación de caldera FEE 20
220–230 V~; 50 Hz (dato del equipo, no rating independiente de la PCB)
Transformador subcomponente
Primario 220/230 V; secundarios 24 V y 40 V; 50/60 Hz
Ficha técnica — Relé NAIS JS1-24V / AJS1312
Bobina de 24 V CC; no se asignan ratings de contactos al conjunto
Ficha técnica — Selector DIP
4 posiciones; sin ajuste documentado
Ficha técnica — Marcajes de conexión
V GAS; DISPLAY; TECLADO; TECLADO-DISPLAY; LLAMA; NTC; TACO
Variantes y sustituciones — MU0813400
Aparece en catálogos para variantes concretas de FEE 20; no se ha demostrado que sea la misma referencia de esta placa MU8134.
Variantes y sustituciones — MU8134-02 / 01779793
Aparecen en otra ficha de venta FEE-20; no se equiparan a MU8134 sin cruce OEM.
Identification and equivalences
FamiliaMU8134. PropiaMU8134_12 con EPROMFEECO6(646CH); oferta01779793/MU8134-02. Distinta revisión, sin equivalencia de programa o aplicación demostrada.
Additional markings

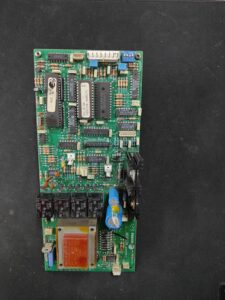

Subcomponent transformer: primario 230 V / 50/60 Hz; secundarios 24 V (bornes 1-2) y 40 V (bornes 5-6). Relé NAIS JS1-24V / AJS1312, bobina 24 V CC. Selector DIP de 4 posiciones. Código en etiqueta/EPROM: MU 8134; FEECO6 (646CH); 179. Conectores/funciones serigrafiados: V GAS, DISPLAY, TECLADO; TECLADO-DISPLAY, LLAMA, V.GAS, NTC, TACO.
Pending applications to verify
FEE 20 — compatibilidad anotada; pendiente de confirmar por variante.
Before purchasing
  • El manual de la FEE-20 lista F01–F13. De los códigos leídos, solo F05 se atribuye a la placa de control: F10 es del control de la válvula de gas y F11 y F13, de termistancias. Un código aislado no basta para decidir el cambio.
  • Por confirmar: Fagor Ecocompact FEE-20-1 — 1 origen: de recambios (PCB MU8134)
  • No confundir: MU8134-02 · 01779793 — Placa Fagor que vende con ambos códigos («01779793 (MU8134-02)») — Lleva sufijo -02 y sin confirmación adicional la equipara con MU8134. Compara la serigrafía.
  • No confundir: MU0813400 — Placa Fagor que para FEE20/1N y ECOPLUS FA 15/20 — sin confirmación adicional la cruza con MU8134: no se da por equivalente.
  • No confundir: MU0868800 · MU0870700 · FAG00000239 — Otras placas Fagor que listan para la FEE 20 y sus variantes (FEE20/2N, versión digital) — Referencias distintas: sin confirmación adicional las cruza con MU8134.
  • Ni el manual de la FEE-20 ni abiertas cruzan MU8134 con una referencia de conjunto. Compara siempre MU8134 y la serigrafía de tu placa.
  • Un solo origen externo une MU8134 con una placa Fagor, para la FEE-20-1. Confirmación registrada: la FEE 20. El manual Fagor de la FEE-20 (MU10242) aporta averías y alimentación, pero no la referencia de la placa.
  • Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Fagor FEE 20.
Frequently Asked Questions

Frequently asked questions: fagor MU8134

Where is the code of the PCB MU8134 and what other markings should I compare?
El código MU8134 aparece en la etiqueta o en la EPROM de la placa, junto a FEECO6 (646CH) y 179. MU8134 (también escrito MU 8134) es el modelo y la referencia de la placa. Compara además los rótulos de las conexiones: V GAS, DISPLAY, TECLADO, TECLADO-DISPLAY, LLAMA, NTC y TACO. de recambios avisa de que, bajo una misma referencia, se han fabricado versiones distintas: compara también relés y conectores.
Is it compatible with my Fagor FEE 20 boiler?
La compatibilidad de esta variante está pendiente de confirmar. Aplicación registrada: esta placa para la Fagor FEE 20. La confirmación es para ese modelo, sin sufijo: no se extiende a FEE-20/1N, FE20E-1N ni FEE20/2N. de recambios (un origen externo) la vende para la Ecocompact FEE-20-1; si tu caldera lleva sufijo, envíanos desde Contacto una foto de la placa y de la caldera.
¿MU8134, MU8134-02, 01779793 y MU0813400 son la misma placa? ¿Y MU0868800, MU0870700 y FAG00000239, que para la FEE 20?
No lo des por hecho. vende la placa 01779793 como «MU8134-02». MU0813400 para la FEE20/1N y una, para la ECOPLUS FA 15/20. Otras listan MU0868800 (FEE20/2N), MU0870700 y FAG00000239 (FEE 20 digital). sin confirmación adicional las cruza con MU8134. tampoco equipara MU0813400 ni MU8134-02 / 01779793 con esta placa: compara MU8134 y la serigrafía.
¿Qué significan MU8134, FEECO6 (646CH) y 179?
MU8134 es el código de la placa Fagor. FEECO6 (646CH) y 179 son los códigos de EPROM anotados por. El manual de la FEE-20 (MU10242) solo nombra un «circuito electrónico de control», sin referencia, y no hay confirmación adicional que cruce MU8134 con una referencia de conjunto: por eso la referencia OEM de conjunto no está documentada.
What does the PCB include and what should I check when installing it?
Un transformador (primario 220/230 V, secundarios de 24 V y 40 V, 50/60 Hz), un relé NAIS JS1-24V / AJS1312 con bobina de 24 V CC y un selector DIP de 4 posiciones. No hay ajuste del DIP documentado: anota la posición de tus interruptores antes de cambiarla.
¿Qué averías se relacionan con la PCB de la FEE 20?
To be confirmed: El manual de la FEE-20 da F05 como «Fallo placa control»: si hay una avería interna del circuito electrónico, la caldera se bloquea. F10, F11 y F13 son de la válvula de gas y de termistancias. cita, para la MU0813400 (FEE20/1N), que no enciende o no responde a ninguna orden; es otra referencia.
Who should install it?
To be confirmed: Recomendamos que la monte un técnico cualificado. Según el manual de la FEE-20 (MU10242), la caldera se alimenta a 220–230 V~ · 50 Hz y hay que asegurarse de que llega tensión y de que es la correcta. de recambios aconseja además cortar la corriente antes de manipular el aparato.
¿Qué caldera aparece como compatible?
La compatibilidad de esta variante está pendiente de confirmar. Fagor FEE 20, tal como figura en la compatibilidad validada del inventario. No se extiende a FEE-20/1N, FE20E-1N, FEE20/2N ni otros sufijos.
¿MU8134 es una referencia OEM de conjunto?
Es el valor registrado en las columnas Referencia y Modelo. No se encontró un documento Fagor que lo equipare a MU0813400 o MU8134-02.
¿Qué alimentación necesita la caldera FEE-20?
La compatibilidad de esta variante está pendiente de confirmar. El manual indica 220–230 V~ a 50 Hz para el aparato completo; no es una especificación independiente de cada salida de la placa.
¿Qué dato está confirmado del relé?
La ficha Panasonic de la familia JS1-24V indica bobina de 24 V CC. El sufijo transcrito en inventario no incluye la F de AJS1312F; por eso no se trasladan amperajes de contacto.
