Placa Electrónica Fagor N03A000A2 · CI932404 Para FE 24/27/35 EMA Y FEE 24/26/27/35/40 MA
Refurbished Fagor Fagor

Placa Electrónica Fagor N03A000A2 · CI932404 Para FE 24/27/35 EMA Y FEE 24/26/27/35/40 MA

Compatibilidad confirmada para los modelos Fagor enumerados. Es la placa de control de las calderas Fagor FE 24/27/35 EMA y FEE 24/26/27/35/40 MA, incluida la FEE 35 MA. El código F-5 («Fallo placa control») indica que, si hay una avería interna del circuito electrónico, la caldera se bloquea.

Type of part
Fagor
Status
Refurbished
internal SKU
PLC319
Warranty
1 year
VAT included Stock · 4 units
Compatibility

Compatible Fagor boilers

Fagor. Nueve compatibilidades contrastadas: Fagor FEE 24 MA y Fagor FEE 26 MA. Hay otros 4 modelos que todavía estamos comprobando.

Proven compatibility

Boiler modelFamilyVerification
Fagor FEE 24 MAFagorContrasted
Fagor FEE 26 MAFagorContrasted
Fagor FEE 27 MAFagorContrasted
Fagor FEE 35 MAFagorContrasted
Fagor FEE 40 MAFagorContrasted
Fagor FE 24 EMAFagorContrasted
Fagor FE 27 EMAFagorContrasted
Fagor FE 35 EMAFagorContrasted
Fagor FE-24EMA NFagorContrasted

Models pending verification

These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.

Fagor FEE 35 PLFagorUnconfirmed
Fagor FEE 35 PLATFagorUnconfirmed
Fagor FEE 35 MA UKFagorUnconfirmed
Fagor AOSMITH JLG24-EB, JLG27-EB y JLG35-EBFagorUnconfirmed

Can't see your model or have questions? The printed reference takes precedence. How to check it ·

Guide

How to check if it is the part for your boiler

The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

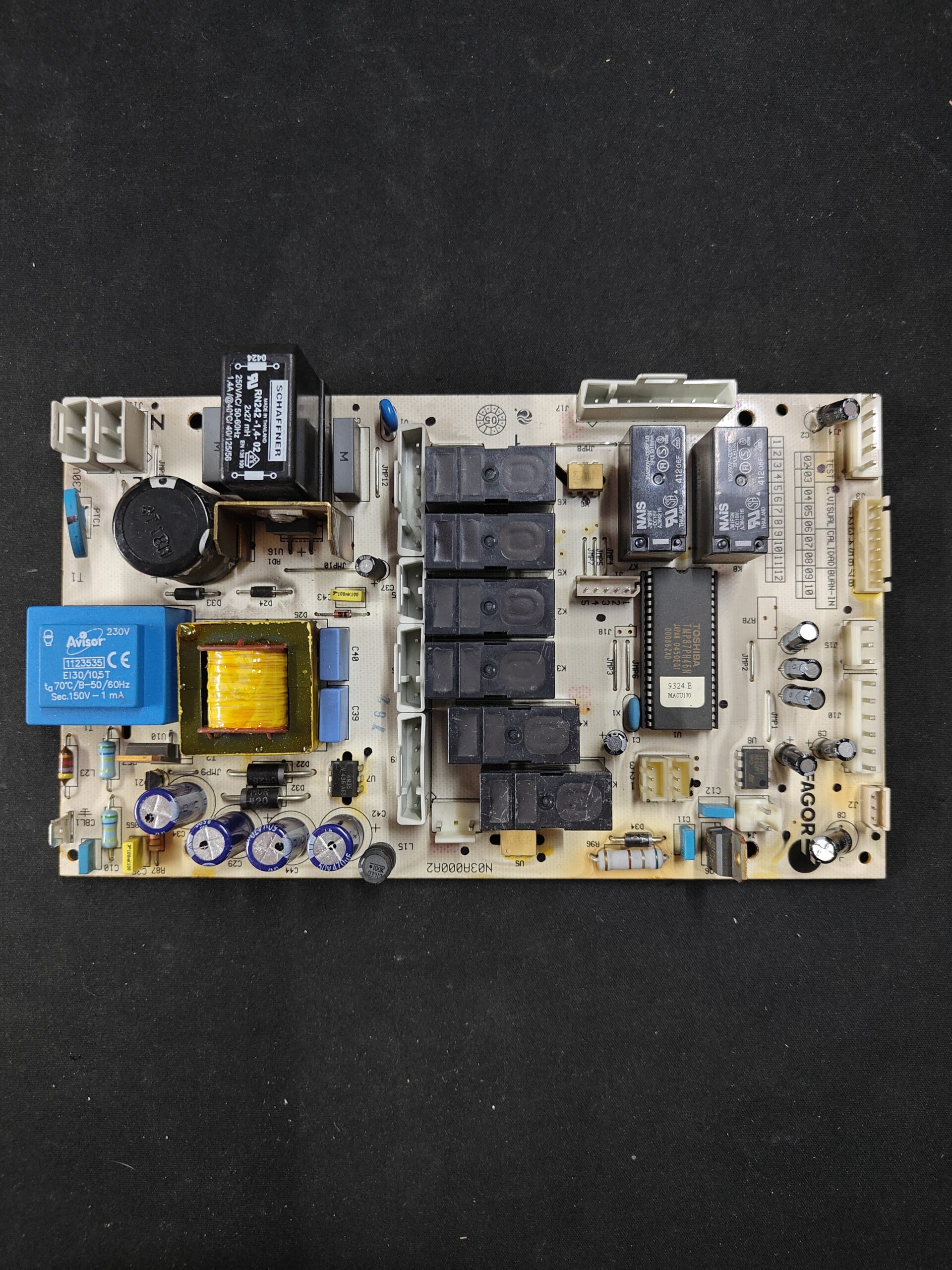

  1. Busca en la placa el código N03A000A2 y el del circuito impreso, REMCO CI932404. Alguna escribe NO3A000A2, con la letra O.
  2. Mira el microcontrolador Toshiba: nuestras dos placas llevan TMP87PH46N y TMP87PH40N bajo el mismo N03A000A2.
  3. Comprueba el transformador encapsulado: 230 V · 50/60 Hz y secundario 150 V · 1 mA (Avisor 1123535 o E130/10,5).
  4. Confirma en la placa de características que tu caldera es una FE 24, 27 o 35 EMA o una FEE 24, 26, 27, 35 o 40 MA.
  5. Si coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características.
Diagnosis and fault codes

Symptoms that require diagnosis in the Fagor.

Common symptoms and faults

  • 01

    Código F-5 «Fallo PCB control» en una Fagor FE 35 EMA

    Cause: Tabla de fallos del manual: «Si existe una avería interna del circuito electrónico la caldera se bloquea.» No cita la N03A000A2.

These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.

Technical data

Fagor

Uniclima internal SKU
PLC319
Brand
Fagor
Type of part
Fagor
Units in stock
4 units
Status
Refurbished
Warranty
1 year
Shipping
Delivery time shown at checkout
Return
14 days

Part data and available documentation

Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.

Marcado del filtro Schaffner
250VAC / 50-60Hz / 2x27mH; solo filtro
Inventario — Transformador Avisor E130/10,5
primario 230 V, 50-60 Hz; T 70 °C; secundario 150 V, 1 mA
Inventory — Specified technical data
Microcontrolador Toshiba TMP87PH40N; marcaje JAPAN 0450E?I; D00862AD
Inventory — Application indicated in inventory
FE-24EMA N
Datos adicionales — Filtro de red Schaffner RN242-1.4-02
1,4 A · montaje vertical en PCB · TE Connectivity (RN242-1.4-02-27M)
Datos adicionales — Filtro: diferencias entre
: 250 VAC en las dos placas y 14 A en una. TE: 300 VDC (ficha del producto) y 300 VAC nominal (serie). · TE Connectivity
Identification — Marked code
CI932404
Identification — Marked code
REMCO
Identification — Marked code
N03A000A2
Identification — Marked code
RN242-1,4-02
Ficha técnica — Marcado del filtro Schaffner
250VAC / 50-60Hz / 2x27mH; solo filtro
Datos del inventario — Transformador Avisor E130/10,5
primario 230 V, 50-60 Hz; T 70 °C; secundario 150 V, 1 mA
Inventory data — Indicated technical data
Microcontrolador Toshiba TMP87PH40N; marcaje JAPAN 0450E?I; D00862AD
Inventory data — Application indicated in inventory
FE-24EMA N
Before purchasing
  • To be confirmed: Fagor FEE 35 PL:; la da como FEE 35 PLAT-1 GLP (912011904), sin resolver si es el mismo modelo
  • To be confirmed: Fagor FEE 35 PLAT: (FEE-35PLAT/1N, 912011888) y (FEE 35 PLAT-1 N, 912011888)
  • Por confirmar: Fagor FEE 35 MA UK:
  • Por confirmar: AOSMITH JLG24-EB, JLG27-EB y JLG35-EB:
  • No confundir: 288.34.0010 — Circuito de control Fagor que para FEE 35 MA, FEE 35 PL, FEE 26 MA y otros modelos de esta ficha — Esa ficha añade «C.O. NO3A000A2» sin explicar la sigla. Una sola: tómalo como pista, no para pedir.
  • añade 99BN761 junto al modelo FEE-35MA-N y no dice qué es.
  • Placa, códigos y 9 calderas confirmados. Al menos unen N03A000A2 con estos modelos; no hemos encontrado despiece oficial.
Frequently Asked Questions

Frequently asked questions: Fagor

¿Cómo identifico la PCB Fagor N03A000A2?
Busca N03A000A2 en la placa y el código del circuito impreso: REMCO CI932404, confirmado. y la catalogan como FAGN03A000A2 y FAN03A000A2; la escribe también NO3A000A2, con O.
¿Sirve para mi Fagor FE 24 EMA o FEE 35 MA?
Sí. Confirmada: para la FE 24, 27 y 35 EMA, la FE-24EMA N y la FEE 24, 26, 27, 35 y 40 MA. Además, de 4 a la dan para cada una (3 para la FE-24EMA N), por ejemplo.
¿Sirve para la Fagor FEE 35 PL o la FEE 35 MA UK?
La FEE 35 PL la dan . Aplicación registrada: FEE 35 PLAT con el nº 912011904, pero no está claro que sea el mismo modelo. En las páginas que hemos podido leer, la FEE 35 MA UK sale; otra no se pudo abrir. Sin confirmar ninguna de las dos. Para comprobarlo, llámanos al 911 17 77 77 o envíanos desde Contacto una foto de tu placa de características.
¿La misma PCB vale para las versiones /1 B, /1 N y /1 GLP?
Confirmación registrada: los modelos de la lista sin indicar versión B ni GLP (la FE-24EMA N consta como N)., y listan esas versiones bajo N03A000A2, cada una con su número de 9 cifras, por ejemplo FE 24 EMA-1 B (912011227) y FE 35 EMA-1 GLP (912011361). Compara el modelo completo de tu placa de características.
¿Qué significan N03A000A2, CI932404, TMP87PH46N y TMP87PH40N?
N03A000A2 es el código de la placa Fagor. REMCO CI932404 marca el circuito impreso. TMP87PH46N y TMP87PH40N son microcontroladores Toshiba: cada una de nuestras dos placas lleva uno, con el mismo N03A000A2. y fichas que hemos leído no explican la diferencia; la hoja de datos del TMP87PH40N no se pudo leer. Compara el marcado del chip.
¿Qué indica el código F-5 de una Fagor FE 35 EMA?
El manual de la FE 35 EMA lo recoge como «Fallo placa control»: con una avería interna del circuito electrónico, la caldera se bloquea. No cita la N03A000A2.
¿Quién debe montar la PCB N03A000A2?
Un técnico cualificado: el transformador de la placa está marcado 230 V · 50/60 Hz y la placa gobierna una caldera de gas.
