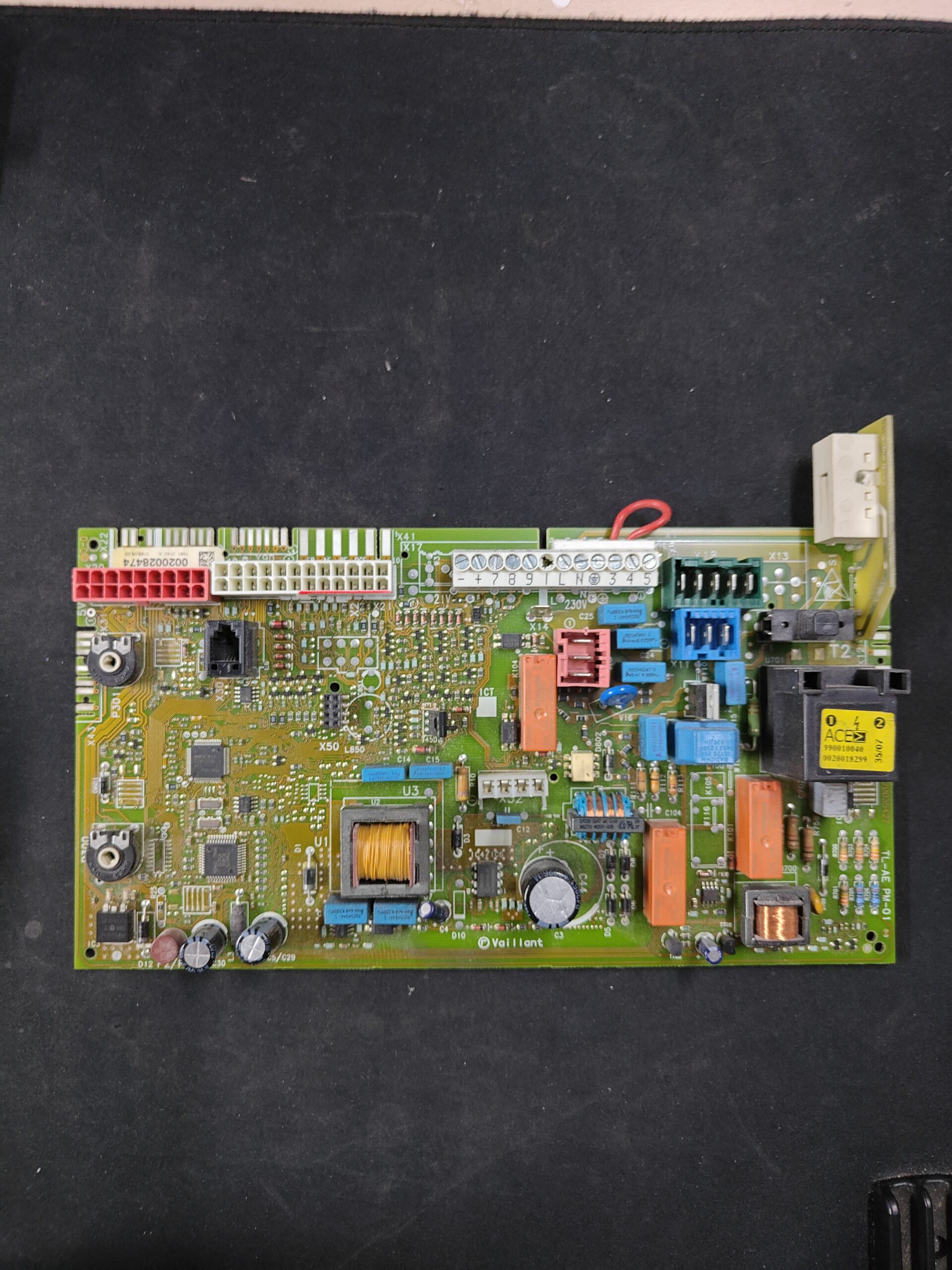

Vaillant PCB 0020035427 · TM-AE1 V132_E1 · For VMW 242/4

Aplicación a la variante exacta pendiente de confirmar. Placa principal de control. Las funciones asociadas a las referencias 0020028474 y 0020092371 incluyen encendido, modulación, seguridades, comunicación, fuente de alimentación y automatismo de encendido; su correspondencia con esta unidad requiere comprobación. La falta de encendido o de respuesta al panel no confirma por sí sola una avería de la placa.

Type of part: Vaillant
Status: Refurbished
internal SKU: PLC200
Warranty: 1 year

VAT included Stock · 2 units

Compatibility

Compatible Vaillant boilers

Vaillant. 0 compatibilidades contrastadas. Hay otros 7 modelos que todavía estamos comprobando.

Models pending verification

These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.

Vaillant VMW 322/4-5 RV	Vaillant	Unconfirmed
Vaillant VMW 322/4-5	Vaillant	Unconfirmed
Vaillant VMW 242/4-5 RV	Vaillant	Unconfirmed
Vaillant VMW 282/4-5 RV	Vaillant	Unconfirmed
Vaillant VMW 24/282/4-5 RV	Vaillant	Unconfirmed
Vaillant VMW 28/322/4-5 RV	Vaillant	Unconfirmed
Vaillant VMW 242/4	Vaillant	Unconfirmed

Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.

Guide

How to check if it is the part for your boiler

The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

Look for the printing "T1-AE PM; 0020035427" on the plate, behind the front panel, and the markings TM-AE1 V132_E1, TL-AE, and PM-01; on the label, the reference 0020028474.
Compara también 7461 0140 A y 0188.06.03. citan PM-03; esta unidad lleva PM-01.
No te fíes solo del modelo: 0020092371, 0020202559 y 0020092372 salen en con otras aplicaciones.
Check the data plate to see that your boiler is a VMW 242/4 and its manufacturing date.
coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te confirmamos disponibilidad.

Diagnosis and fault codes

Symptoms that require diagnosis in the Vaillant.

Common symptoms and faults

01
The boiler does not ignite or does not respond to the control panel.
Cause: To be confirmed: PCB averiada del 0020028474; que un técnico lo compruebe antes de cambiarla.
02
The screen turns off and the boiler does not work.
Cause: Según (que describe la 0020092371), ocurre si falla la PCB.

These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.

Technical data

Vaillant

Uniclima internal SKU: PLC200
Brand: Vaillant
Type of part: Vaillant
Units in stock: 2 units
Status: Refurbished
Warranty: 1 year
Shipping: Delivery time shown at checkout
Return: 14 days

Part data and available documentation

Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.

Terminal silkscreen: 21V; 230V~; 7; 8; 9; L; N; 3; 4; 5
Inventory — Relay subcomponent: ACE; terminals 1 and 2; markings 990010040, 0020018299 and 35/07
Inventory — Transformer subcomponent: ACB; partial markings 294201829 and 350/9
Inventory — Application indicated in inventory: VMW 242/4
Inventory — Visible printed logic tension: 5 V
Inventory — Marked code: 0020035427; TC-AE; TL-AE; PM-01; ACE990010040; 0020018299; 35/07
Datos adicionales — Peso del artículo: 0,30 kg · ·
Identification — Marked designation: TM-AE1 V132_E1
Identification — Marked code: 0020028474; 7461 0140 A; 0188.06.03
Identification — Marked code: 0020035427; TC-AE; TL-AE; PM-01
Identification — Marked code: ACE990010040; 0020018299; 35/07
Technical sheet: Terminal screen printing: 21V; 230V~; 7; 8; 9; L; N; 3; 4; 5
Inventory data — Relay subcomponent: ACE; terminals 1 and 2; markings 990010040, 0020018299 and 35/07
Inventory data — Transformer subcomponent: ACB; partial markings 294201829 and 350/9
Inventory data — Application indicated in inventory: VMW 242/4
Inventory data — Visible printed logic voltage: 5 V
Inventory data — Marked code: 0020035427; TC-AE; TL-AE; PM-01; ACE990010040; 0020018299; 35/07
Pending applications to verify: VMW 242/4 — compatibilidad anotada; pendiente de confirmar por variante. Aplicación registrada: para su producto 10220 («Placa Electrónica Vaillant (0020028474)»): ecoTEC pro VU 226/5-3; ecoTEC pro VUW 236/5-3; ecoTEC pro VUW 286/5-3. Pendiente de contraste con documentación del fabricante para la referencia y variante física; esta declaración comercial no certifica compatibilidad ni intercambiabilidad.

Before purchasing

No es una tabla oficial. (que describe la 0020092371) cita sobretensiones, tormentas y estabilizador; la humedad.
Por confirmar: Vaillant VMW 322/4-5 RV — 1 origen (0020028474)
Por confirmar: Vaillant VMW 322/4-5 — 1 origen (0020028474 v2)
Por confirmar: Vaillant VMW 242/4-5 RV — 1 origen (0020028474)
Por confirmar: Vaillant VMW 282/4-5 RV — 1 origen (0020028474)
Por confirmar: Vaillant VMW 24/282/4-5 RV — 1 origen (0020028474); la 0020092372
Por confirmar: Vaillant VMW 28/322/4-5 RV — 1 origen (0020028474); la 0020092372
No compatible o excluido en origen: Vaillant turboTEC y atmoTEC fabricadas desde abril de 2015 — Otra placa según: 0020202559
No confundir: 0020092371 / 0020059202 — Placa Vaillant que da para VU/VUW y VUW GR 242/4-3B y 282/4-3B, en la página que cita la marcación 0020035427; italiana la da, con 0020059202, para VMW 242/4-5 — Sin resolver. Los despieces la listan en la caja de comando (pos. 06): soporte del circuito impreso en la 242/4-3 M y la 242/4-5 M R1, panel de mandos en la 242/4-5 R2; la da para la 242/4-3 M.
No confundir: 0020202559 — Placa de las turboTEC y atmoTEC fabricadas desde abril de 2015 — Tiene otros parámetros según esa.
To be confirmed: 0020035427: placa Vaillant . TM-AE1 V132_E1 es dato; fuera, un foro lo escribe igual; y de Taiwán, con otra grafía. Sin resolver: da el 0020092371;, una VBC 02.2.2.
Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Vaillant VMW 242/4.

Frequently Asked Questions

Frequently asked questions: Vaillant

Where is the code for this PCB and what other markings should be compared?

El 0020035427 va marcado junto a TM-AE1 V132_E1 (designación marcada), TL-AE y PM-01; la serigrafía de la placa dice «T1-AE PM; 0020035427». La etiqueta lleva 0020028474, 7461 0140 A y 0188.06.03. alemán lo da impreso en una placa VBC 02.2.2: compara también el circuito.

Is it compatible with my Vaillant VMW 242/4?

La compatibilidad de esta variante está pendiente de confirmar. Aplicación registrada: esta placa para la VMW 242/4. sin confirmación adicional externa la cita para esa caldera. Si tu caldera es otra variante, envíanos desde Contacto una foto de la etiqueta y de la placa de características.

Does the 0020028474 from the label work for the VMW 4-5 RV?

La compatibilidad de esta variante está pendiente de confirmar. Aplicación registrada para las VMW 322/4-5 RV, 242/4-5 RV, 282/4-5 RV, 24/282/4-5 RV y 28/322/4-5 RV, y para la 322/4-5: un origen por modelo. Para las dos últimas, y listan la 0020092372, otra placa, y no citan la 0020028474; Sin confirmar: la diferencia.

Why is it advertised with other codes (0020035401, 0020028544, 0020028476)?

To be confirmed: no explican el motivo. la vende como 0020035427 0020035401 («Variante 1») y como 0020035427 0020028544; repite el segundo par. de Taiwán escribe el 0020028476 junto al 0020035427; lo da como tipo de placa de control, sin unirlo al 0020035427. titula su ficha del 0020028476 «VMW 242/4-5 M R1», pero su lista de modelos solo cita turboTEC plus VU/VUW.

Is it the same PCB as 0020092371 or 0020202559?

De la 0020092371 no lo sabemos: la da para VU/VUW y cita en esa página la marcación 0020035427; italiana la da para la VMW 242/4-5. La 0020202559 es, la de las turboTEC y atmoTEC desde abril de 2015, con otros parámetros.

What do TM-AE1 V132_E1, TL-AE, and PM-01 mean?

sin confirmación adicional explica qué significan TL-AE ni PM-01. TM-AE1 V132_E1 es la designación marcada en la placa de esta unidad. Un foro escribe «TM-AE1 V132_E1 0020035427 TL-AE PM-03» y «TM-AE1 V132E1 0020035427 TL-AE PM-03»; esta unidad lleva PM-01.

What symptoms point to this PCB and who should install it?

To be confirmed: citan: no enciende o no responde al panel, pantalla apagada (que describe la 0020092371), errores erráticos, reinicios, relés pegados y pistas quemadas; no es una tabla oficial. del 0020028474 pide ajustar los parámetros del modelo. Consejo: que la monte un técnico cualificado (230 V y gas).
