Refurbished Vaillant Vaillant

Vaillant PCB 734629 · V044-F for VMW 242/5

Aplicación a la variante exacta pendiente de confirmar. Es la placa electrónica principal (main PCB) de la caldera.

Type of part: Vaillant
Status: Refurbished
Catalogue reference: 00711925
Warranty: 1 year

VAT included Stock · 3 units

Compatibility

Vaillant boilers compatible with reference 00711925

Vaillant con referencia 00711925. 0 compatibilidades contrastadas. Hay otros 6 modelos que todavía estamos comprobando.

Models pending verification

These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.

Vaillant Thermocompact 637E (VU 362/2-5)	Vaillant	Unconfirmed
Vaillant Turbomax Plus 837E	Vaillant	Unconfirmed
Vaillant Thermocompact 615E, 620E, 624E and 628E	Vaillant	Unconfirmed
Vaillant Turbomax Plus 824E and 828E; Turbomax Pro 24E and 28E	Vaillant	Unconfirmed
Vaillant Aqua Plus VUI 362-7	Vaillant	Unconfirmed
Vaillant VMW 242/5	Vaillant	Unconfirmed

Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.

Guide

How to check if reference 00711925 is the part for your boiler

The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

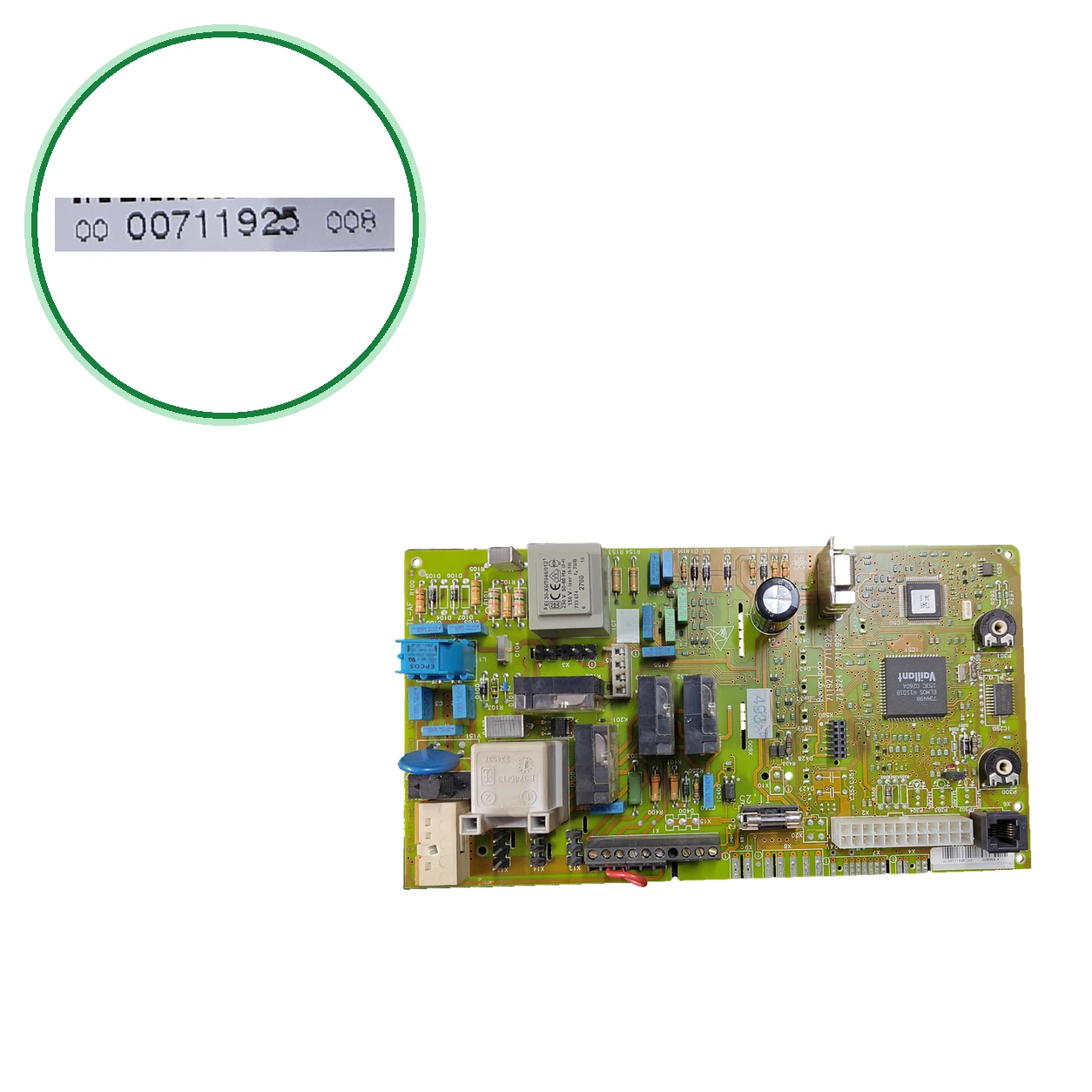

Look for code 734629 on the PCB. The silkscreen adds V044-F (also 2734629, TM-AF, TC-AF, and TL-AF) and the label has 00 00711925 008.
Compare the printed fuse T1.25 and the printed connectors X6, X8, X9, X10, X15, X20, X25, X50, and X500.
No la confundas con el 736629 (serigrafiado en esta placa junto a BM-AF y BC-AF). El 130805 y el 0020034604 solo los relacionan: sin despiece oficial.
coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.

Technical data

Vaillant 00711925

Catalogue reference: 00711925
Uniclima internal SKU: PLC178
Brand: Vaillant
Type of part: Vaillant
Units in stock: 3 units
Status: Refurbished
Warranty: 1 year
Shipping: Delivery time shown at checkout
Return: 14 days

Part data and available documentation

Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.

Fuse zone, screen printing: T1,25
Inventory — CI: ELMOS H1101B; marking 1380 0250A ELMOS 11101B; marking 153C 0260A Vaillant 734498; ELMOS H4101B; marking 0260A
Inventory — Label PCB: 00 00711925 008; additional code 008368 4
Inventory — Terminals/screen printing: GND 24V; X7; X4
Inventory — PCB screen prints: Vaillant 2000; 2734629; V044-F; TM-AF; TC-AF; TL-AF 736629; BM-AF; BC-AF
Inventory — Gray subcomponent: CE; 250 V~ 50 Hz; 733 674 700; 10
Inventory — Screen prints of connectors/settings: P300; P301; IC20; IC50; IC51; X6; X8; X9; X10; X15; X20; X25; X50; X500
Inventory — Application indicated in inventory: VMW 242/5
Identification — Marked code: 734629
Identification — Marked code: V044-F
Identification — Marked code: TM-AF
Identification — Marked code: TC-AF
Identification — Marked code: TL-AF
Identification — Marked code: 00711925
Identification — Marked code: 734498
Technical sheet: Fuse zone, silkscreen: T1,25
Inventory data — CI: ELMOS H1101B; marking 1380 0250A
Inventory data — Label PCB: 00 00711925 008; additional code 008368 4
Inventory data — Terminals/screen printing: GND 24V; X7; X4
Inventory data — PCB silkscreens: Vaillant 2000; 2734629; V044-F; TM-AF; TC-AF; TL-AF
Inventory data — Gray subcomponent: CE; 250 V~ 50 Hz; 733 674 700; 10
Inventory data — CI: ELMOS 11101B; marking 153C 0260A
Inventory data — CI: Vaillant 734498; ELMOS H4101B; marking 0260A
Inventory data — Connector/adjustment screen prints: P300; P301; IC20; IC50; IC51; X6; X8; X9; X10; X15; X20; X25; X50; X500
Inventory data — PCB silkscreens: 736629; BM-AF; BC-AF
Inventory data — Application indicated in inventory: VMW 242/5
Pending applications to verify: VMW 242/5 — compatibilidad anotada; pendiente de confirmar por variante. 10248 declara turboTEC VMW ES202/3-5M,242/3-5M,282/3-5M,322/3-5M,362/3-5M y VMW ES242-5. Aplicaciones comerciales pendientes para la revisión V044-F.

Before purchasing

To be confirmed: Vaillant Thermocompact 637E (VU 362/2-5) — por el 734629: (tabla) . la lista también, pero para el 130805
To be confirmed: Vaillant Turbomax Plus 837E — por el 734629: (FAQ) . Aplicación registrada para el 130805
To be confirmed: Vaillant Thermocompact 615E, 620E, 624E y 628E — 1 origen por el 734629: (FAQ; tabla en 615E, 620E y 628E R3 2004-2008)., salvo la 628E, las listan para el 130805
To be confirmed: Vaillant Turbomax Plus 824E y 828E; Turbomax Pro 24E y 28E — 1 origen por el 734629: (tabla y FAQ). (824E, 828E, Pro 24E) y (Plus 824E y 828E) las listan para el 130805
To be confirmed: Vaillant Aqua Plus VUI 362-7 — 1 origen por el 734629: (tabla). Aplicación registrada para el 130805
Do not confuse: 736629 — Screen-printed number on this same PCB, next to BM-AF and BC-AF — It looks like 734629 but it is a different number: compare the complete one.
No confundir: 0020034604 — PCB Vaillant que y dan como actual del 130805 — sin confirmación adicional la une directamente al 734629
pone 130473 como nº de fabricante, distinto del 130805 de su título. La cadena 734629 → 130805 → 0020034604 sale, sin despiece oficial. lista bajo el 130805 un blindaje Ideal CXI550 (obsoleto), no una placa Vaillant.
Taller: VMW 242/5. nombran el 734629 como placa Vaillant; sin despiece oficial. Contradicciones: 130473 y 130805 como nº de fabricante; lista la 0020034604 con la VMW 242/2-5.
Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Vaillant VMW 242/5.

Frequently Asked Questions

Frequently asked questions: Vaillant 00711925

Where is the code for this PCB and what should I compare?

The 734629 is marked on the PCB. The silkscreen adds V044-F (also 2734629, TM-AF, TC-AF, and TL-AF) and the label carries 00 00711925 008. Additionally, compare the silkscreen fuse T1.25 and the integrated circuit "Vaillant 734498; ELMOS H4101B".

Is it compatible with my Vaillant VMW 242/5?

La compatibilidad de esta variante está pendiente de confirmar. Aplicación registrada: esta placa para la VMW 242/5. sobre todo modelos VU/VUW (Thermocompact, Turbomax). Un distribuidor lista la 0020034604 junto a la VMW 242/2-5, en un bloque de productos relacionados y sin citar el 734629. mantiene el 734629 para la VMW 242/5.

Is it compatible with the Thermocompact 637E, the Turbomax Plus 837E, or other Vaillant VU/VUW models?

La compatibilidad de esta variante está pendiente de confirmar. n confirmar: su confirmación es solo para la VMW 242/5. unen el 734629 con la 637E y la 837E: (tabla y FAQ) y («Will fit»). añade 615E, 620E, 624E, 628E, 824E, 828E, Pro 24E y 28E y Aqua Plus VUI 362-7, con una sola. Envíanos desde Contacto una foto de la etiqueta de tu placa y de la caldera, o llama al 911 17 77 77.

What is the relationship between 130805 and 0020034604?

da «734629 or 130805» como números válidos de la misma placa y los pone juntos en el título. y dan el 0020034604 como número actual que sustituye al 130805. Sin confirmar: el 734629 con el 0020034604 ni cita un despiece oficial: no lo damos como equivalente.

What do 734629, V044-F, and 00711925 mean?

El 734629 es el código con que identifican la placa (: «Vaillant VUW main PCB 734629»). V044-F, TM-AF, TC-AF y TL-AF son serigrafías de la placa y el 00711925 es la referencia de la etiqueta de esta unidad (00 00711925 008, con código adicional 008368 4).

What is the difference between 734629 and 736629?

La placa lleva serigrafiados dos grupos: «Vaillant 2000; 2734629; V044-F; TM-AF; TC-AF; TL-AF» y «736629; BM-AF; BC-AF». Son números distintos y el código principal de esta unidad es el 734629. sin confirmación adicional explica qué cambia entre ellos: compara el número completo.

Who should install it?

A qualified technician: the PCB operates with mains voltage inside a gas boiler. Before removing the old one, take a photo of the connectors and check that the fuse is of the same rating (T1.25).
