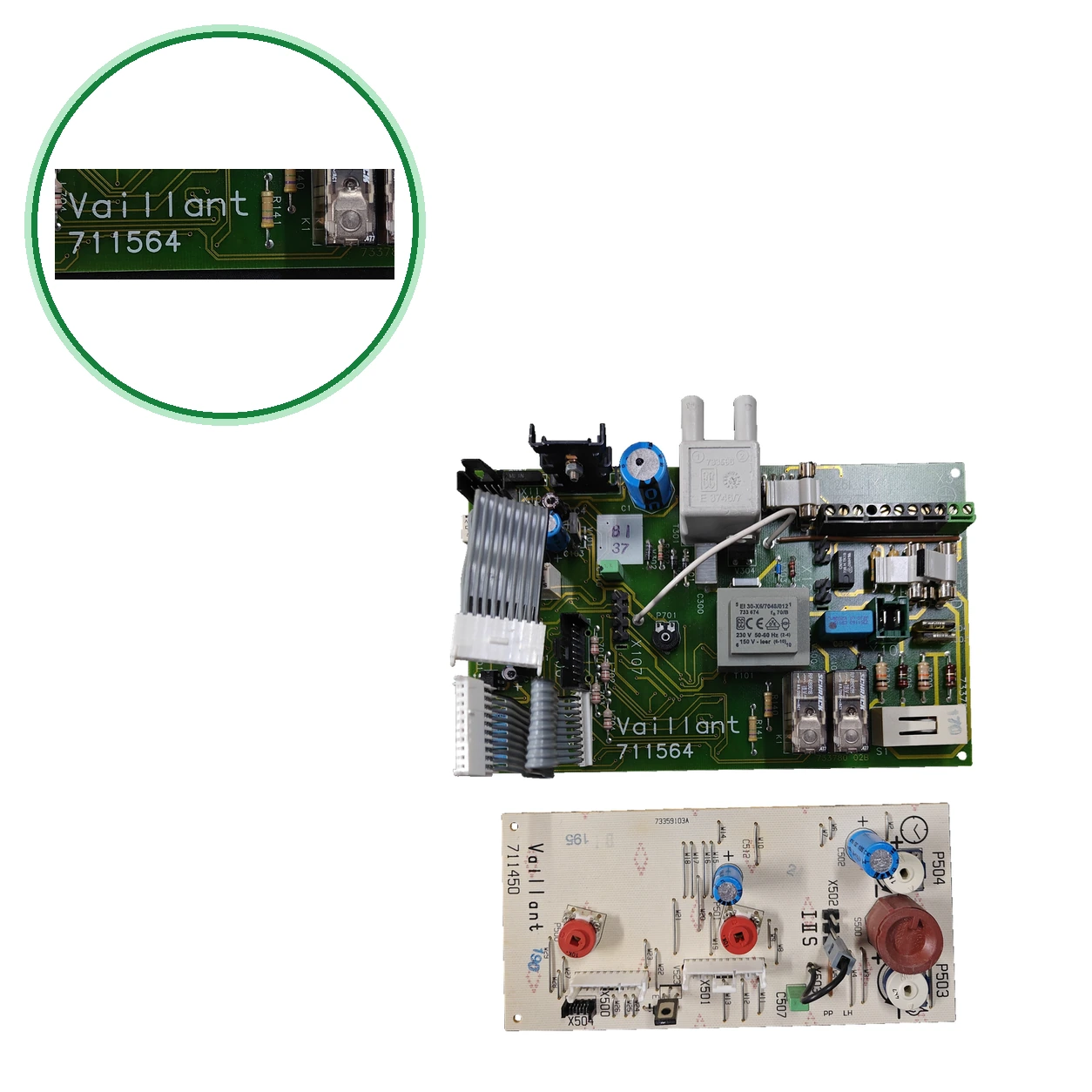

Vaillant PCB 711564 · 733780-02B for VCM 240X

Aplicación a la variante exacta pendiente de confirmar. Placa electrónica de control Vaillant con relés SCHRACK de bobina de 18 V y potenciómetros rojos de 10K. En una placa 711564, la presencia de contactos ennegrecidos en el relé K1 es un indicio que requiere revisión; no confirma por sí solo la causa de la avería.

Type of part: Vaillant
Status: Refurbished
internal SKU: PEVCMES180X
Warranty: 1 year

VAT included Stock · 3 units

Compatibility

Compatible Vaillant boilers

Vaillant. 0 compatibilidades contrastadas. Hay otros 8 modelos que todavía estamos comprobando.

Models pending verification

These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.

Vaillant VCM 240 and VCM 260	Vaillant	Unconfirmed
Vaillant VM 180X, VM 240X and VM 280X	Vaillant	Unconfirmed
Vaillant VMW 180 X, VMW 240 X and VMW 280 X	Vaillant	Unconfirmed
Vaillant VU T4 180E, VU T4 240E and VU T4 260E	Vaillant	Unconfirmed
Vaillant VUWT4 240E and VUWT4 260E	Vaillant	Unconfirmed
Vaillant VU OST 260 XE	Vaillant	Unconfirmed
Vaillant VMW IT 240	Vaillant	Unconfirmed
Vaillant VCM 240X	Vaillant	Unconfirmed

Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.

Guide

How to check if it is the part for your boiler

The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

Look for the code 711564 on your PCB (control board), the main one, and the circuit code, 733780 02B (also written as 733780-02B).
Also compare 73359103A, 711450, and RPA489018: these are the other codes marked on our part.
Mira en la placa de características que tu caldera es una Vaillant VCM 240X: es la que ha registrado.
To be confirmed: Para otra caldera (VCM 240, VM 240X, VMW IT 240…) la da con este código. No lo des por bueno: envíanos desde Contacto una foto de la placa y de la placa de características.
coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te la reservamos.

Diagnosis and fault codes

Symptoms that require diagnosis in the Vaillant.

Common symptoms and faults

01
K1 relay with the contacts quite blackened.
Cause: Un hilo de (2016) lo cuenta de una placa marcada Vaillant 711564, sin modelo de caldera ni causa confirmada. Que lo revise un técnico.

These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.

Technical data

Vaillant

Uniclima internal SKU: PEVCMES180X
Brand: Vaillant
Type of part: Vaillant
Units in stock: 3 units
Status: Refurbished
Warranty: 1 year
Shipping: Delivery time shown at checkout
Return: 14 days

Part data and available documentation

Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.

SCHRACK relay: 18V; 8A/250V~ AC1
Red potentiometers: 10K
Inventory — SCHRACK RP49018 Relays: coil 18 V; contact 8 A/250 V~ AC1
Inventory — Application indicated in inventory: VCM 240X
Inventory — PCB Marking: 733780 02B; 73359103A
Identification — Marked code: 711564
Identification — Marked code: 733780 02B
Identification — Marked code: 711450
Identification — Marked code: 73359103A
Identification — Marked code: RPA489018
Rele SCHRACK: 18V; 8A/250V~ AC1
Potentiometers red: 10K
Inventory data — SCHRACK RP49018 relays: coil 18 V; contact 8 A/250 V~ AC1
Inventory data — Application indicated in inventory: VCM 240X
Inventory data — PCB marking: 733780 02B; 73359103A
Pending applications to verify: VCM 240X — compatibilidad citada; pendiente de confirmar por variante.

Before purchasing

In that thread, no one confirms what activates the relay K1: they talk about the fan, the pump, or the ignition transformer, and there is no diagram.
Por confirmar: Vaillant VCM 240 y VCM 260 — 1 origen: de (lista del vendedor)
To be confirmed: Vaillant VM 180X, VM 240X y VM 280X — 1 origen: de (lista del vendedor)
To be confirmed: Vaillant VMW 180 X, VMW 240 X y VMW 280 X — 1 origen: de (lista del vendedor)
To be confirmed: Vaillant VU T4 180E, VU T4 240E y VU T4 260E — 1 origen: de (lista del vendedor)
To be confirmed: Vaillant VUWT4 240E y VUWT4 260E — 1 origen: de (lista del vendedor)
To be confirmed: Vaillant VU OST 260 XE — 1 origen: título del; no está en su lista de modelos
Por confirmar: Vaillant VMW IT 240 — 1 origen:
El 130398 sale como equivalente en un, sin contrastar. Otras como código de una placa Vaillant, para calderas distintas entre sí (VU/VUW XE; VC240, VCM180, VCM240, VCM260), sin unirlo al 711564. Compara el código marcado en tu placa.
unen 711564 con una placa Vaillant. Sin confirmar: 711564 con la VCM 240X, que confirma. Un desguace de cita «VCM ES 240 X» en una lista genérica, sin código.
Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Vaillant VCM 240X.

Frequently Asked Questions

Frequently asked questions: Vaillant

How do I identify this PCB and what do its codes mean?

Busca 711564 marcado en la placa: así la identifican cinco páginas independientes . El 733780 02B es el código del circuito impreso y el 73359103A otro marcado del circuito. La pieza lleva también 711450 y RPA489018: sin confirmación adicional explica qué son, así que se comparan con los de tu placa.

Is it compatible with my Vaillant VCM 240X?

La compatibilidad de esta variante está pendiente de confirmar. Aplicación registrada: esta placa para la Vaillant VCM 240X. No hemos encontrado un despiece oficial de Vaillant que la liste para esa caldera, ni que una el 711564 con la VCM 240X. de la da para la VCM 240, sin X, pero es la lista de un vendedor particular. Un desguace de cita la «VCM ES 240 X» con «placa electrónica» en una lista genérica, sin código.

Is 711564 the same as 130398?

de dice que el 711564, visible en la placa, es el número antiguo y que en la numeración actual es el 130398. Es un solo origen. Otras el 130398 como código de una placa Vaillant, pero para calderas distintas entre sí (VU/VUW XE; VC240, VCM180, VCM240 y VCM260) y sin citar el 711564. No lo damos por equivalente. Tu pieza está marcada 711564 y 733780 02B: compara esos códigos.

What other boilers use this PCB?

La compatibilidad de esta variante está pendiente de confirmar. Por confirmar: que es la lista de un vendedor: VCM 240, VCM 260, VM 180X, VM 240X, VM 280X, VMW 180 X, VMW 240 X, VMW 280 X, VU T4 180E, 240E y 260E, y VUWT4 240E y 260E. de la da para la VMW IT 240. solo ha registrado la VCM 240X. Para otra, envíanos desde Contacto una foto de la placa y de la placa de características.

What components does it have and what should I check when assembling it?

To be confirmed: Según los datos, lleva relés SCHRACK RP49018 (bobina de 18 V; contacto de 8 A/250 V~ AC1) y potenciómetros rojos de 10K. No hemos encontrado con el esquema ni con los ajustes de los potenciómetros: no los muevas sin el manual de tu caldera.

Are there any known faults with this PCB?

Solo un dato de foro. En un hilo de (2016), el autor tiene una placa marcada Vaillant 711564 con los contactos del relé K1 bastante ennegrecidos, y un colega le dice que ese relé «sfiamma». El hilo no da el modelo de caldera ni confirma la causa.

Who should install it?

Un técnico cualificado. Es la placa de control de una caldera de gas y lleva relés con contactos de 8 A/250 V~ (dato ). Si tienes dudas, llámanos al 911 17 77 77.
