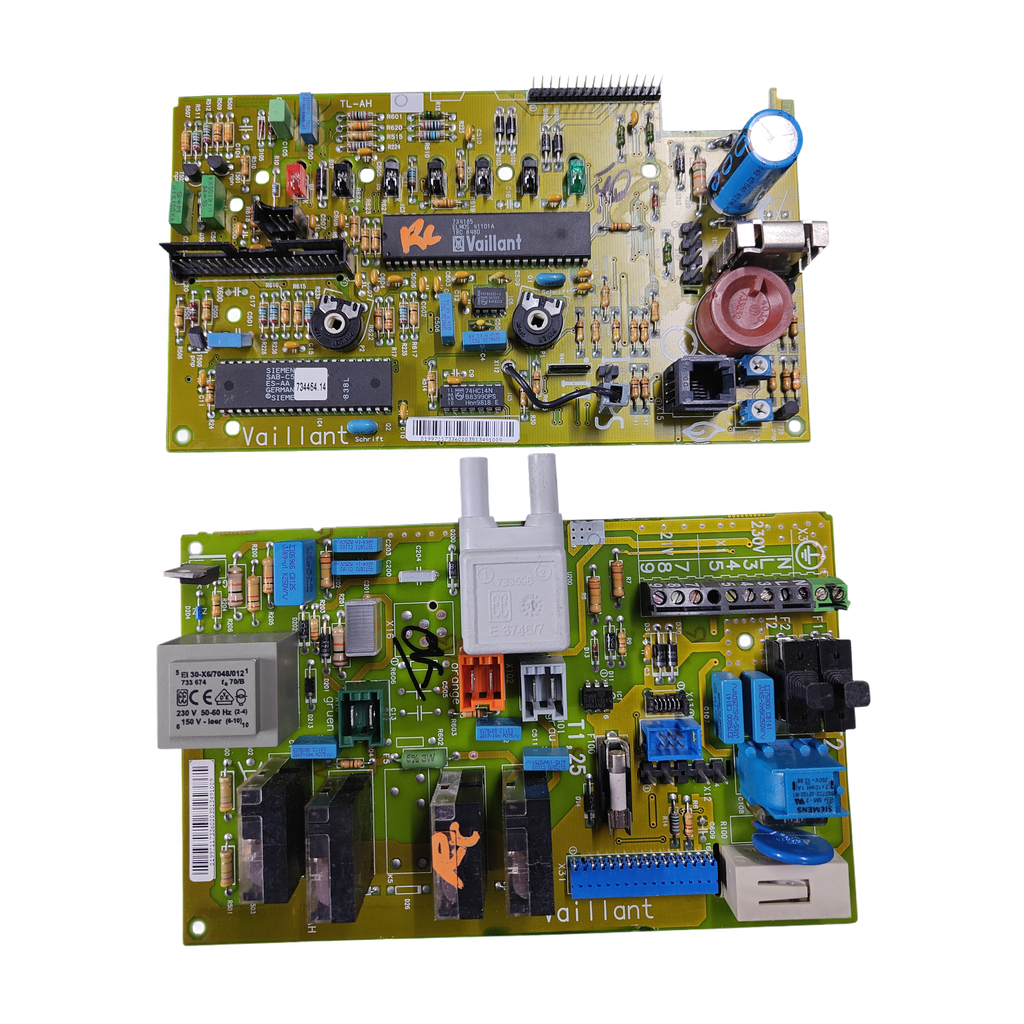

Vaillant Plate Set 734464.14 · V016_H.1 and V016_H.2 for VCM 242-1
Aplicación a la variante exacta pendiente de confirmar. Conjunto de placas electrónicas con transformador de entrada de 230 V y salida marcada de 150 V, fusible F100 y circuitos integrados ELMOS 41101A y Siemens SAB-C5. La placa de VCM 242/1 E se sitúa detrás del frontal, dentro de la caja de control; comprueba la correspondencia con esta unidad.
- Type of part
- Vaillant
- Status
- Refurbished
- internal SKU
- PLC162
- Warranty
- 1 year
VAT included Stock · 7 units
Compatible Vaillant boilers
Vaillant. 0 compatibilidades contrastadas. Hay otros 2 modelos que todavía estamos comprobando.
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Vaillant VCM 242/1 E | Vaillant | Unconfirmed |
|---|---|---|
| Vaillant VCM 242-1 | Vaillant | Unconfirmed |
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.
- Compare the codes marked on your part: ours has 734464.14 and 734165 marked, as well as the circuit codes V016_H.1 and V016_H.2.
- Cuenta las placas de tu conjunto y anota el número y la posición de relés y conectores: avisa de que bajo una misma referencia se han fabricado versiones distintas.
- To be confirmed: No tomes el 731165 por el código de la placa: es un marcaje del circuito integrado ELMOS 41101A. Tampoco te fíes solo de TL-AH: lo escribe también en otra placa (734478).
- Check the rating plate that your boiler is a Vaillant VCM 242-1. The VCM 242 E, without “/1”, has another circuit support in its list: 130391.
- Any questions? Send us a photo of your part's label and the boiler's rating plate from Contact.
Vaillant
- Uniclima internal SKU
- PLC162
- Brand
- Vaillant
- Type of part
- Vaillant
- Units in stock
- 7 units
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Inventory — Type
- PCB / electronic assembly
- Inventory — Mounted transformer
- input 230 V; frequency 50-60 Hz; terminals 2-4 output marked 150 V; terminals 6-10
- Inventory — PCB silk screen
- 230 V and 21 V
- Inventory — Fuse/position F100
- marked T1.25
- Inventory — Subcomponent CI
- ELMOS 41101A; markings 731165 and 18C 8480 Siemens SAB-C5; marking ES-AA/ES-AAA partially legible
- Inventory — Application indicated in inventory
- VCM 242-1
- Identification — Marked code
- 734464.14
- Identification — Marked code
- 734165
- Inventory data — Type
- PCB / electronic assembly
- Inventory data — Mounted transformer
- input 230 V; frequency 50-60 Hz; terminals 2-4
- Inventory data — Mounted transformer
- marked output 150 V; terminals 6-10
- Inventory data — PCB silkscreen
- 230 V and 21 V
- Inventory data — Fuse/position F100
- marked T1.25
- Inventory data — Subcomponent CI
- ELMOS 41101A; markings 731165 and 18C 8480
- Inventory data — Subcomponent CI
- Siemens SAB-C5; marked ES-AA/ES-AAA partially legible
- Inventory data — Application indicated in inventory
- VCM 242-1
- Pending applications to verify
- VCM 242-1 — compatibilidad citada; pendiente de confirmar por variante.
Before purchasing
- To be confirmed: Vaillant VCM 242/1 E: (une 130438 y 734165 a su PCB). Sin despiece oficial.
- No compatible o excluidos: Vaillant VCM 242 E — Su lista de piezas (copia ) da otro soporte de circuito impreso: 130391
- Do not confuse: 731165 — Marking of the ELMOS 41101A integrated circuit — It is not a code of the PCB. It resembles 734165, which is marked on the part: compare digit by digit.
- No confundir: 734478 — Placa de control Vaillant V023_J que alemana titula «TM-AJ TL-AH» — Es otro código de pieza. La nuestra es la 734464.14 con circuitos V016_H.1 y V016_H.2: compara el código completo, no solo TL-AH.
- Do not confuse: 130391 — PCB support with parts, group "Electronic board" from the VCM 242 E list — It is from another model (VCM 242 E, not VCM 242-1) and that list does not include 734464.14, 734165 or V016: it is not stated that this is the part.
- El 130438 lo da una sola junto con el 734165, para la VCM 242/1 E. Otra lo lista como placa de otros modelos Vaillant 242/1E (1998-2001), sin relacionarlo con el 734165. Nuestra unidad no lo lleva marcado.
- Pieza, códigos y caldera VCM 242-1 registrados. externa une el 734165 con una placa de la VCM 242/1 E; ningún despiece de la VCM 242-1 la respalda.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Vaillant VCM 242-1.
Frequently asked questions: Vaillant
What codes should I compare?
Nuestra pieza lleva marcados 734464.14 y 734165, y los códigos de circuito V016_H.1 y V016_H.2; registra además el modelo TL-AH. No consta en qué zona de la pieza van marcados. indica que en su placa para la VCM 242/1 E la referencia 130438 suele ir serigrafiada en el circuito o en una pegatina del lateral; en nuestra unidad no consta. Compara todos los códigos, no solo uno.
Is it compatible with my Vaillant VCM 242-1?
La compatibilidad de esta variante está pendiente de confirmar. Por confirmar: Sí. registrada: para la VCM 242-1. también el 734165 para la VCM 242/1 E; es un solo origen externo y no hemos encontrado un despiece oficial de la VCM 242-1 que la incluya. Mira el modelo exacto en la placa de características de tu caldera.
What is the difference between 734464.14, 734165, and 130438?
El 734464.14 es el código principal de nuestro conjunto y el 734165 también va marcado en él. El 130438 lo da junto con el 734165, pero sin confirmación adicional que hayamos leído dice que sea la misma pieza que el 734464.14. Compara siempre los marcados.
What do V016_H.1, V016_H.2, 731165, and TL-AH mean?
V016_H.1 y V016_H.2 son los códigos de circuito del conjunto. El 731165 es un marcaje del circuito integrado ELMOS 41101A; no lo confundas con el 734165, marcado en la pieza. TL-AH es el modelo que registra, y alemana lo escribe también en el título de otra placa (734478 V023_J). sin confirmación adicional externa explica cómo se numeran estos códigos.
Is it a single PCB or an assembly, and what does it come with?
Es un conjunto de placas electrónicas con dos códigos de circuito. Lleva transformador montado (entrada 230 V, 50-60 Hz, bornes 2-4; salida marcada 150 V, bornes 6-10), fusible F100 marcado T1,25 y circuitos integrados ELMOS 41101A y Siemens SAB-C5. que hemos leído habla de una «placa» en singular: cuenta cuántas placas, relés y conectores lleva la tuya y envíanos desde Contacto una foto si tienes dudas.
Is it compatible with a Vaillant VCM 242 E, without "/1"?
La compatibilidad de esta variante está pendiente de confirmar. No lo hemos registrado: solo ha registrado la VCM 242-1. La lista de piezas de la VCM 242 E (copia ) da en el grupo «Tarjeta electronica» el soporte de circuito impreso 130391 y no trae 734464.14, 734165 ni V016. Compara los códigos o envíanos desde Contacto una foto de tu placa.
Can I install it myself or should a technician do it?
To be confirmed: Debe montarla un técnico cualificado: el conjunto trabaja a 230 V. indica que, en su placa para la VCM 242/1 E, la placa va detrás del frontal, dentro de la caja de control.
Vaillant Plate Set 734464.14 · V016_H.1 and V016_H.2 for VCM 242-1
